C.I.B. UNIGAS - M039227NB
28
Регулиpование расхода воздуха и газа
Мощность при розжиге
Мощность при включении не должна превышать 1/3 максимальной рабочей мощности. Значит, минимальный расход газа
должен быть зафиксирован на таком значении, при котором достигается мощность , не превышающая 1/3 от номинальной.
Регулирование - общее описание
Проверить, что параметры горения находятся в рамках рекомендуемых предельных значений.
Проверить расход газа с помощью счетчика или, если это невозможно сделать, проверить давление на голове сгорания с
помощью дифференциального манометра, как описано в параграфе “Измерение давления в голове сгорания” на Стр.25
.
Затем, отрегулироватьтопливо запрограммировав точки кривой “соотношение воздух/газ” (прочитать прилагаемые
инстркции менеджера горения LMV2....).
Jпределить мощность в режиме малого пламени, избегая слишком высокой мощностb в режиме малого пламени или
слишком низкой температура уходящих газов, что привело бы к образованию конденсата в дымоходе.
Процедура регулировки
Для того, чтобы изменить регулировку горелки во время пуско-наладки на месте, придерживаться нижеприведенных процедур.

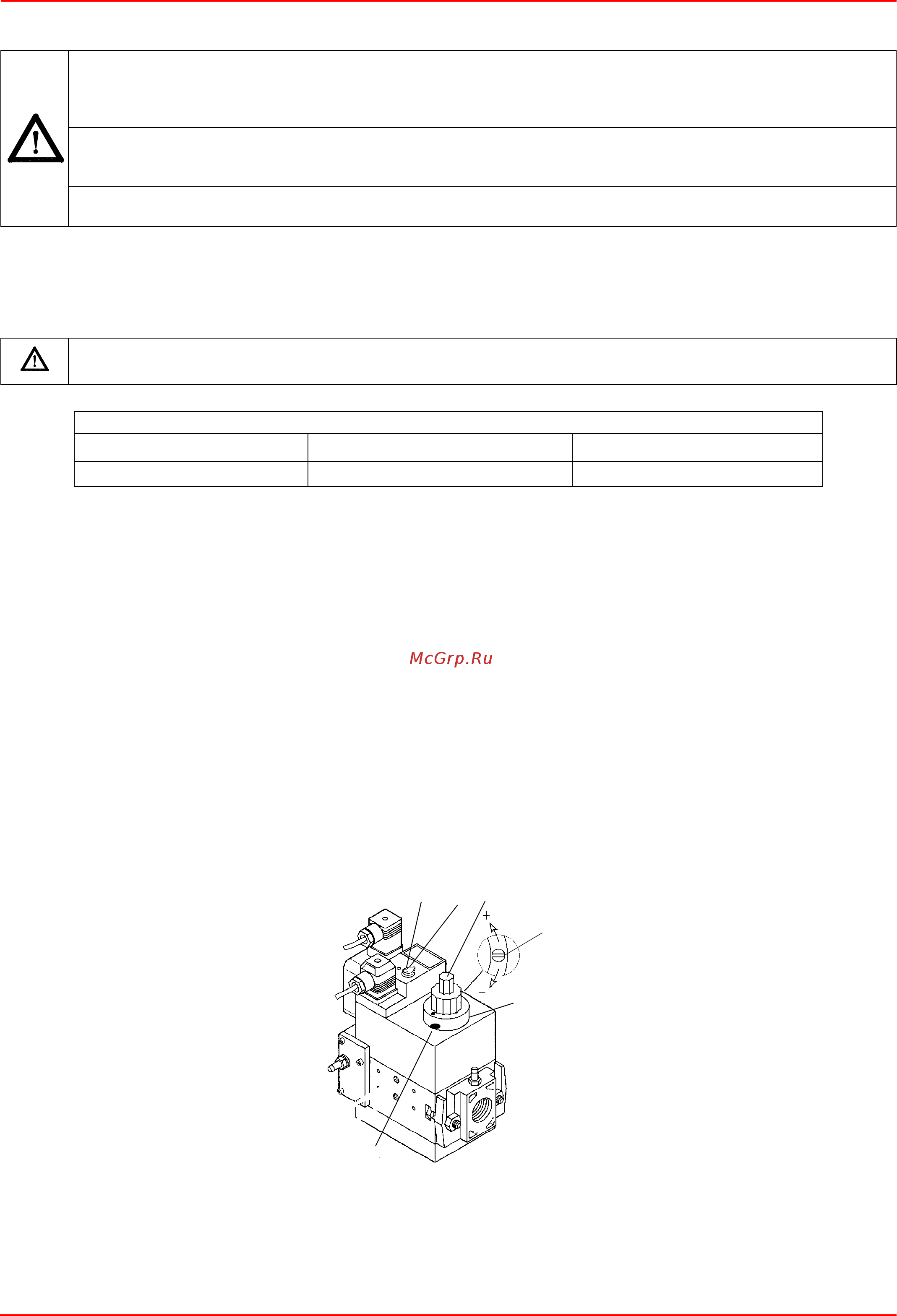

Клапанная группа DUNGS MB-DLE:Прежде чем включить горелку, отрегулировать медленное открытие клапанной группы:
для регулировки медленного открытия снять колпачок Т, перевернуть его и вставить на штырь VR соответствующим пазом,
расположенным сверху. При закручивании - расход уменьшается, а при откручивании - ра
сход при розжиге - увеличивается.
Не регулировать винт VR с помощью отвертки.
N.B.: Винт VSB должен сниматься только для замены катушки.
В клапанной группе DUNGS MBC..SE настроить регулятор давления на выходе на 1/3 его хода: используя шестигранный ключ
на 2,5 мм.
ВНИМАНИЕ: прежде, чем запускать горелку, убедиться в том, что все ручные отсечные клапаны газа
открыты и пр
оверить, что значение давления на входе рампы соответствует значениям, указанным в
параграфе “Технические характеристики”. Кроме того, убедиться в том, что главный выключатель подачи
питание вырублен.
ВНИМАНИЕ: При выполнении операций калибровки не включайте горелку с недостаточным расходом воздуха
(опасность образования монооксида углерода); том случае, если это произойдет, необходимо уменьшить медленно
подачу газ
а и вернуться к нормальным показателям продуктов выброса.
ВНИМАНИЕ! ОПЛОМБИРОВАННЫЕ ВИНТЫ КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ОТКРУЧИВАТЬ! ГАРАНТИЯ НА
ДЕТАЛЬ ТЕРЯЕТСЯ!
ВАЖНО! Избыток воздуха регулируется согласно рекомендуемых параметров, приводимых в следующей
таблице:
Рекомендуемые параметры горения
Топливо
Рекомендуемое значение CO
2
(%) Рекомендуемое значение O
2
(%)
Природный газ
9 ÷ 10 3 ÷ 4.8
C
VS
T(VR)
RP
VB
VSB
