C.I.B. UNIGAS - M039227NB
27

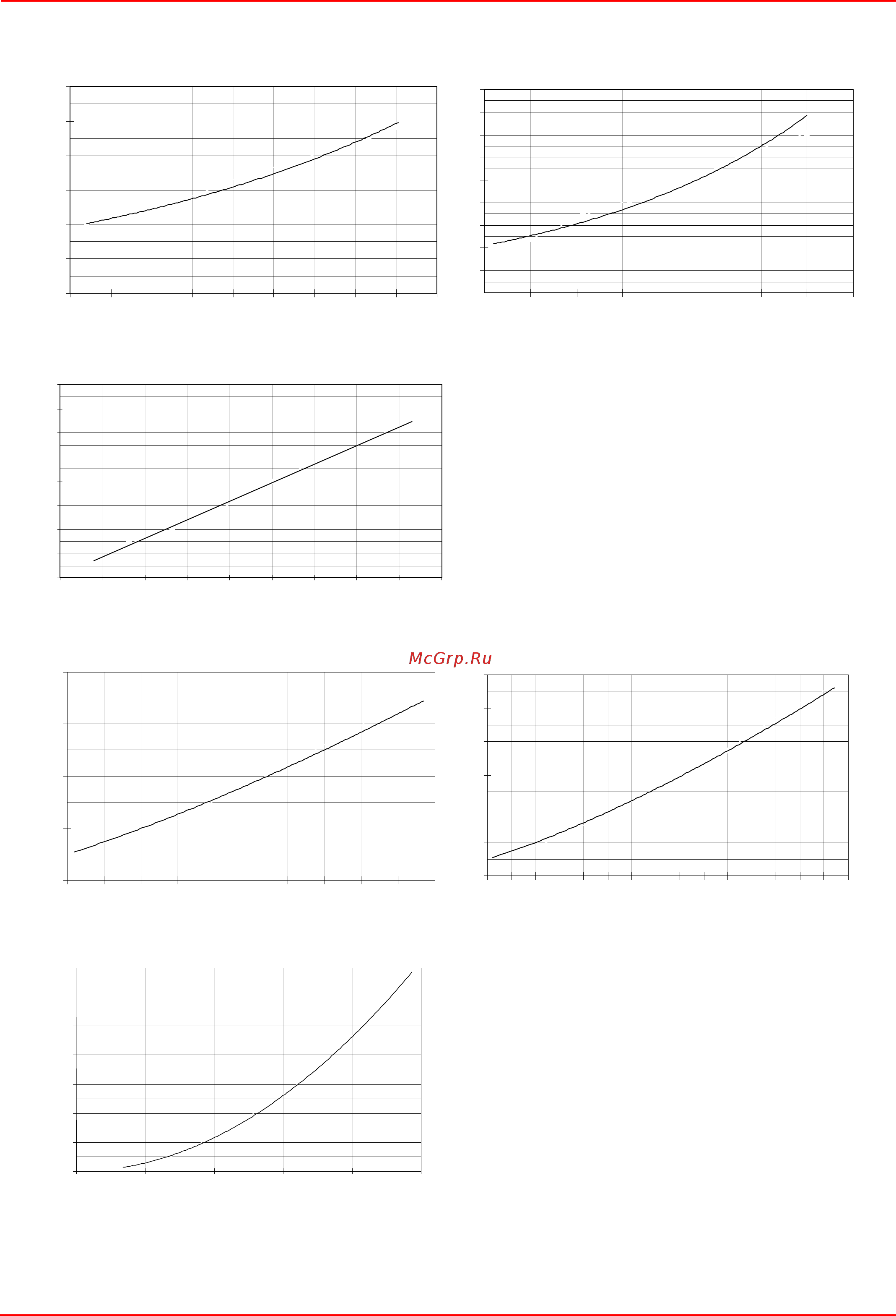

Кpивые соотношения “давление в голове сгоpания - pасход газа”
ДАВЛЕНИЕ ГАЗА В ГОЛОВЕ
СГОРАНИЯ мбар
P61 M-...0.40
РАСХОД ГАЗА ст.м
3
/ч
P61 M-.0.50 - M-...0.65
РАСХОД ГАЗА ст.м
3
/ч
ДАВЛЕНИЕ ГАЗА В ГОЛОВЕ
СГОРАНИЯ мбар
P65
РАСХОД ГАЗА ст.м
3
/ч
ДАВЛЕНИЕ ГАЗА В ГОЛОВЕ
СГОРАНИЯ мбар
P71 M-...0.xx
РАСХОД ГАЗА ст.м
3
/ч
P71 M-...1.xx
РАСХОД ГАЗА ст.м
3
/ч
ДАВЛЕНИЕ ГАЗА В ГОЛОВЕ
СГОРАНИЯ мбар
P73A M-...1.xx
РАСХОД ГАЗА ст.м
3
/ч
0
1
2
3
4
5
6
15 20 25 30 35 40 45 50 55 60
0
1
2
3
4
5
6
7
8
9
15 25 35 45 55 65 75 85 95
2
3
4
5
6
7
8
9
10
20 30 40 50 60 70 80 90 100 110
0
2
4
6
8
30 40 50 60 70 80 90 100 110 120 130
0
2
4
6
8
10
12
30 40 50 60 70 80 90 100 110 120 130 140 150 160 170 180
0
5
10
15
20
25
30
35
0 50 100 150 200 250
