C.I.B. UNIGAS - M039227NB
37

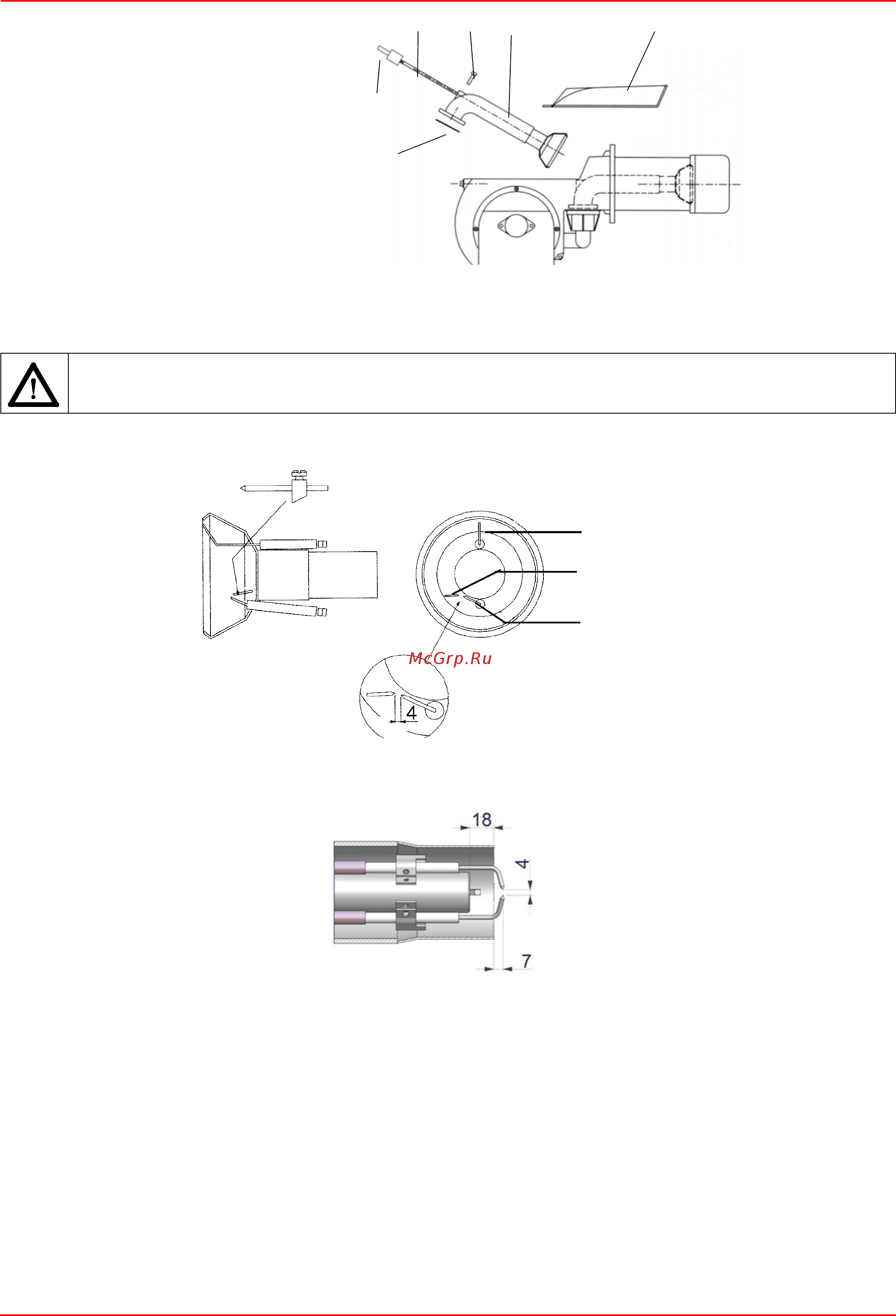

Регулиpовка положения электpодов
ПРИМЕЧАНИЕ: Проверка запального и контрольного электродов выполняется после демонтажа головы сгорания.
Регулировка положения электродов (мм) - P61 / P65 / P71
Регулировка положения электродов (мм) - P73A
Тип P65 / P71 / P73A
Снять крышку C.
Отвинтить винты V, которыми крепится газовый
коллектор G, и извлечь полностью узел, как
указано на рисунке.
Примечание: чтобы снова установить на место
головку сгорания, выполните в обратном порядке
вышеописанные операции, обращая особое
внимание на правильную установку кольца-
прокладки OR.
Рис. 29
ВНИМАНИЕ: чтобы не подвергать риску работу горелки, избегать контакта запальных и контрольных электродов с
металлическими частями горел
ки (голова сгорания, сопло и т.д.). Проверять положение электродов каждый раз
после выполнения каких-либо работ на голове сгорания.
OR
VG C
VRT
AR
Контрольный электрод
Электрод массы
Запальный электрод
Рис. 30
Рис. 31
