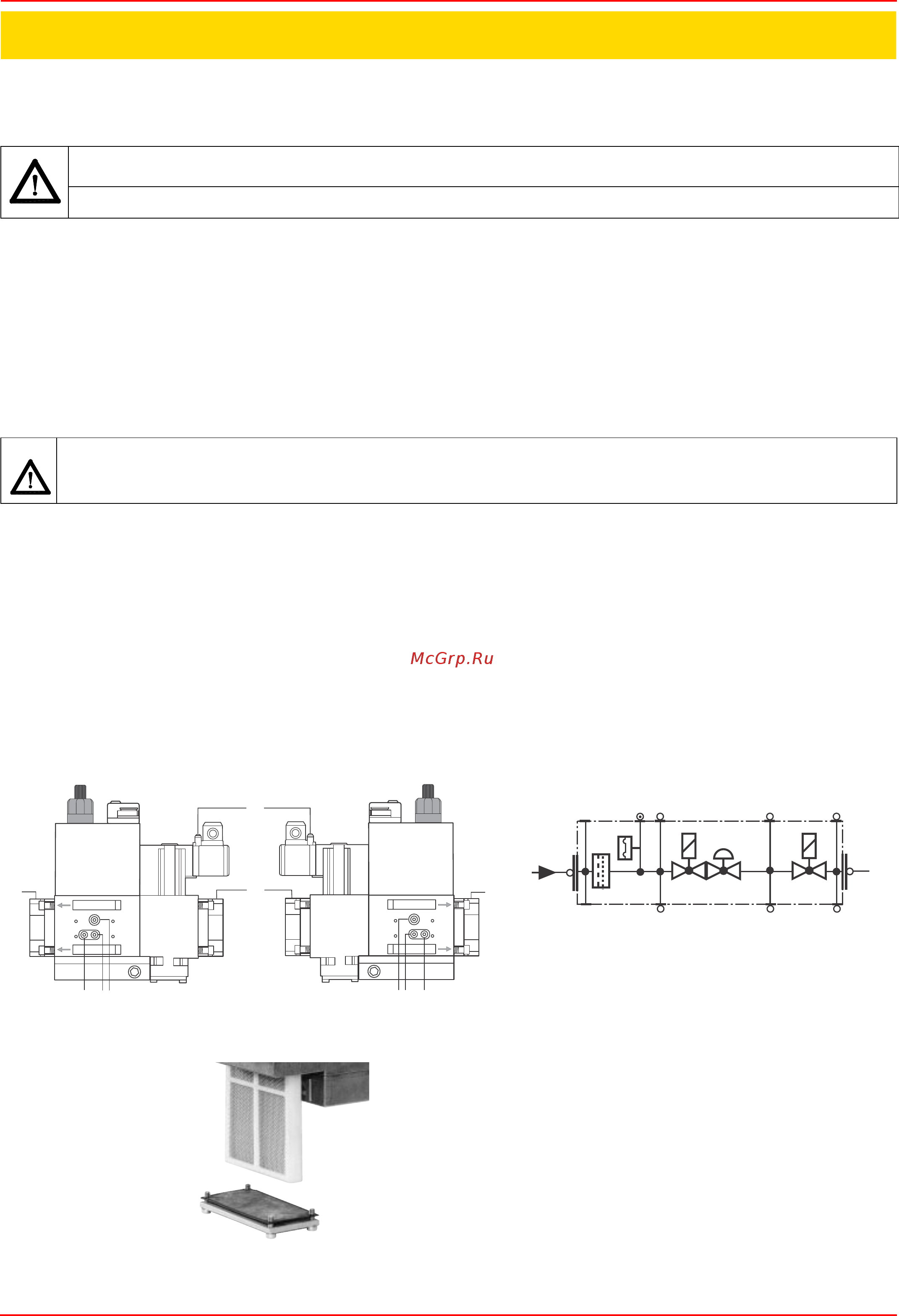

![CIB Unigas Tecnopress P61 M-.MD.S.RU.A.1.40 [35/44] Периодически выполняемые операции](/views2/1429265/page35/bg23.png)
C.I.B. UNIGAS - M039227NB
35
Необходимо, хотя бы раз в год, выполнять нижеуказанные операции по уходу за горелкой. В случае сезонной работы горелки,
рекомендуется выполнять профилактику в конце каждого отопительного сезона; в случае же непрерывной работы
необходимо выполнять профилактику через каждые 6 месяцев.
ПЕРИОДИЧЕСКИ ВЫПОЛНЯЕМЫЕ ОПЕРАЦИИ
.Почистить и проверить патрон газового фильтра, в случае необходимости замените его (См. главу “Обслуживание
газового фильтра” и последующие).
Снять, проверить и почистить голову сгорания (см. Рис. 29).
Проверить запальные электроды, почистить, подрегулировать и, при необходимости, заменить (см. стp 37-38).
Проверить контрольные электроды, почистить, подрегулировать и, при необходимости, заменитЬ. В случае, если у вас
есть сомнения, проверить контур улавливания пламени после запуска горелки, следуя схемам на Стр.38.
Почистить и смазать рычаги и вращающиеся детали.
Разборка фильтра DUNGS MB-DLE 415 - 420 B01 1” 1/2 - 2”
Проверять фильтр по меньшей мере раз в год!
Менять фильтр, если разница давления между точками 1 и 2 p> 10 мбар.
Менять фильтр, если разница давления между точками 7 и 12 с момента последней проверки удвоилась.
Замена фильтра может выполняться без замены корпуса.
1 Прервать приток газа, закрывая ручной отсекающий кран.
2 Снять винты A ÷ D.
3 Заменить патрон фильтра Е.
4 Поставить на место корпус фильтра, завинтить и затянуть винты A÷D, не перетягивая.
5 Выполнить функциональную проверку герметичности,
p
max.
= 360 мбар.
6 Обратить внимание на то, чтобы внутрь клапана не попадала грязь
ВНИМАНИЕ! ВСЕ РАБОТЫ НА ГОРЕЛКЕ ДОЛЖНЫ ВЫПОЛНЯТЬСЯ С РАЗОМКНУТЫМ ГЛАВНЫМ
ВЫКЛЮЧАТЕЛЕМ И ПРИ ПОЛНОСТЬЮ ЗАКРЫТЫХ РУЧНЫХ ОТСЕЧНЫХ ТОПЛИВНЫХ КРАНАХ.
ВНИМАНИЕ: ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ПРЕДУПРЕЖДЕНИЯ В НАЧАЛЕ ИНСТРУКЦИЙ..
ВНИМАНИЕ: если во время обслуживания горелки понадобится разобрать газовую рампу, сняв с нее компоненты,
не забыть впоследствии, установив их обратно на место, произвести тест на герметичность, согласно требований
действующих нормативов!
Рис. 24
Рис. 25
Рис. 26
ЧАСТЬ III: ОБСЛУЖИВАНИЕ
2
3
4
2
3
4
1
5
5
0
1
3
p
e
0
4
p
a
5
p
Br
03
p
e
4
p
a
61
5
p
Br
2
B
A
C
D
E
