C.I.B. UNIGAS - M039227NB
38

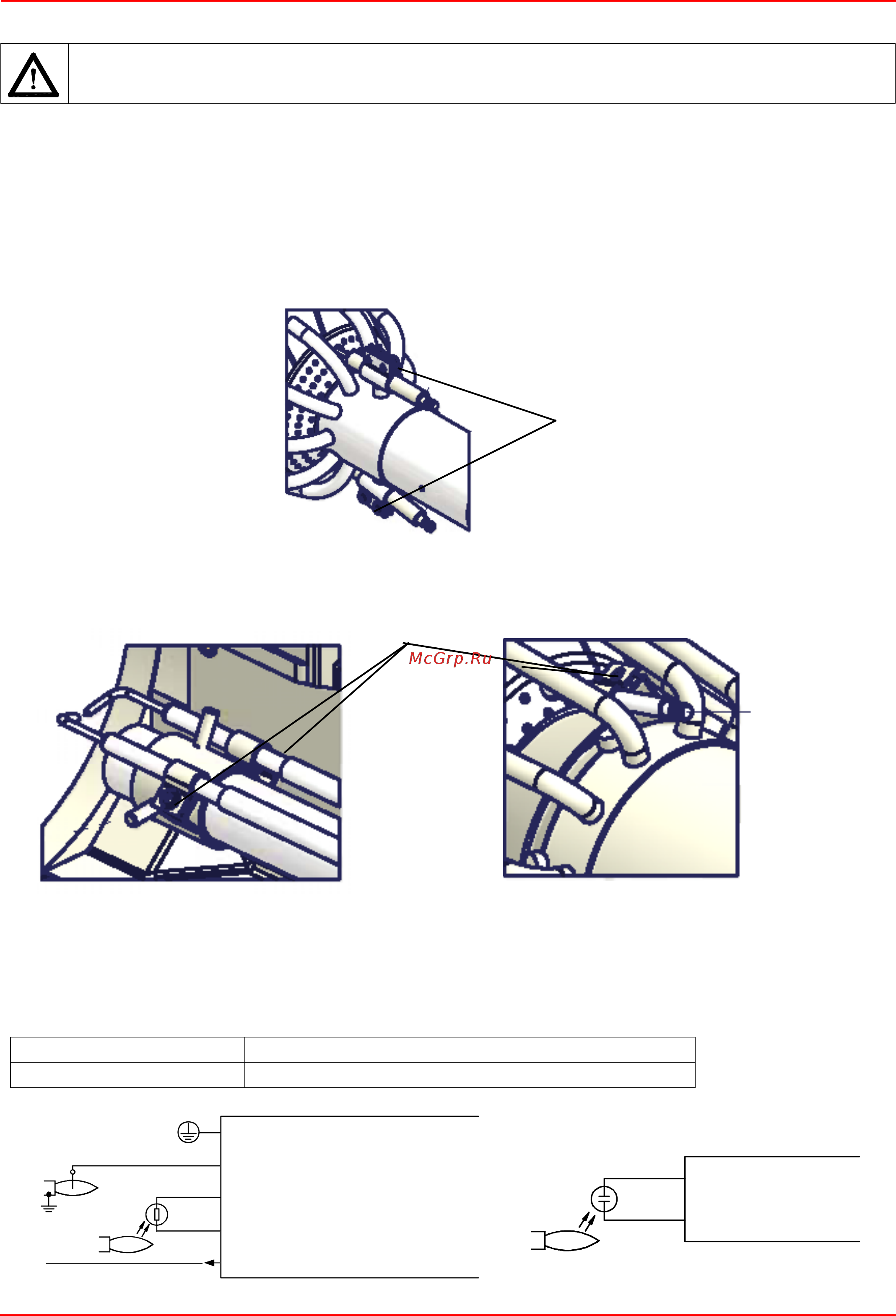

Регулировка положения Электродов
Для замены электродов действовать следующим образом:
1 снять крышку;
2
отсоединить кабели от электродов;
3
расслабить винты VB , фиксирующие электроды;
4 снять электроды и заменить их, соблюдая расстояния, данные в предыдущем параграфе.
P61 / P65 / P71
Рис. 32
P73A
Рис. 33
9
Проверка тока ионизации
Чтобы замерить сигнал детектирования, следуйте схеме на Рис. Если сигнал ниже указанного значения, проверить положение
контрольного электрода, электрические контакты и, при необходимости, заменить контрольный электрод.
ВНИМАНИЕ: чтобы не подвергать риску работу горелки, избегать контакта запальных и контрольных электродов с
металлическими частями горелки (голова сгорания, сопло и т.д.). Проверять положение электродов каждый ра
з
после выполнения каких-либо работ на голове сгорания.
Модель электронного блока
Мин. сигнал детектировани
Siemens LMV2 4 мкА(индикация на дисплее 30%)
VB
VB
Protective earth PE
Ionization probe (ION)
QRB.../ QRC... signal voltage
QRB... GND
1
2
3
4
5
L
X10-05
QRA... (-)
QRA... (+)
1
2
X10-06
+
