ФУНКЦИОНИРОВАНИЕ
Установить в положение "ON" (ВКЛ.) переключатель A на электрощите горелки.
Проверьте, не заблокирован ли электронный блок контроля пламени (горит лампочка B), и, при необходимости,
разблокировать его, нажав кнопку Enter/InFo (для дополнительной информации по устройству LMV2...
проконсультироваться с соответствующими инструкциями).
Проверить, что ряд реле давления или термостатов подают сигнал, дающий разрешение на работу горелки.
Проверить, что давление газа достаточное (об этом сигнализирует код ощибки на дисплее AZL2...).
В начале цикла запуска сервопривод устанавливает воздушную заслонку в положение максимального открытия, ghb аnjv
включается двигатель вентилятора, и начинается фаза предварительной продувки. Во время фазы предварительной
продувки полное открытие воздушной заслонки сигнализируется загоревшейся лампочкой F на лицевой панели.
По завершении предварительной продувки воздушная заслонка устанавливается на положение розжига, включается
запальный трансформатор (о чем сигнализирует лампочка Н на лицевой панели), и через несколько секунд подаётся
питание к газовым клапанам EV1 и EV2 (лампочки L и I на лицевой панели).
Через несколько секунд после открытия газовых клапанов, запальный трансформатор исключается из контура и гаснет
лампочка Н: после чего:
Через несколько минут после открытия газовых клапанов запальный трансформатор исключается из контура. Горелка
оказывается включенной в режиме малого пламени, через несколько секунд начинается работа на двух ступенях и горелка
увеличивает или уменьшает мощность, получая напрямую сигнал команды от внешнего термостата ( в прогрессивном
исполнении) или с модулятора (P на Рис. 47, только на модулирующих горелках).
-
-

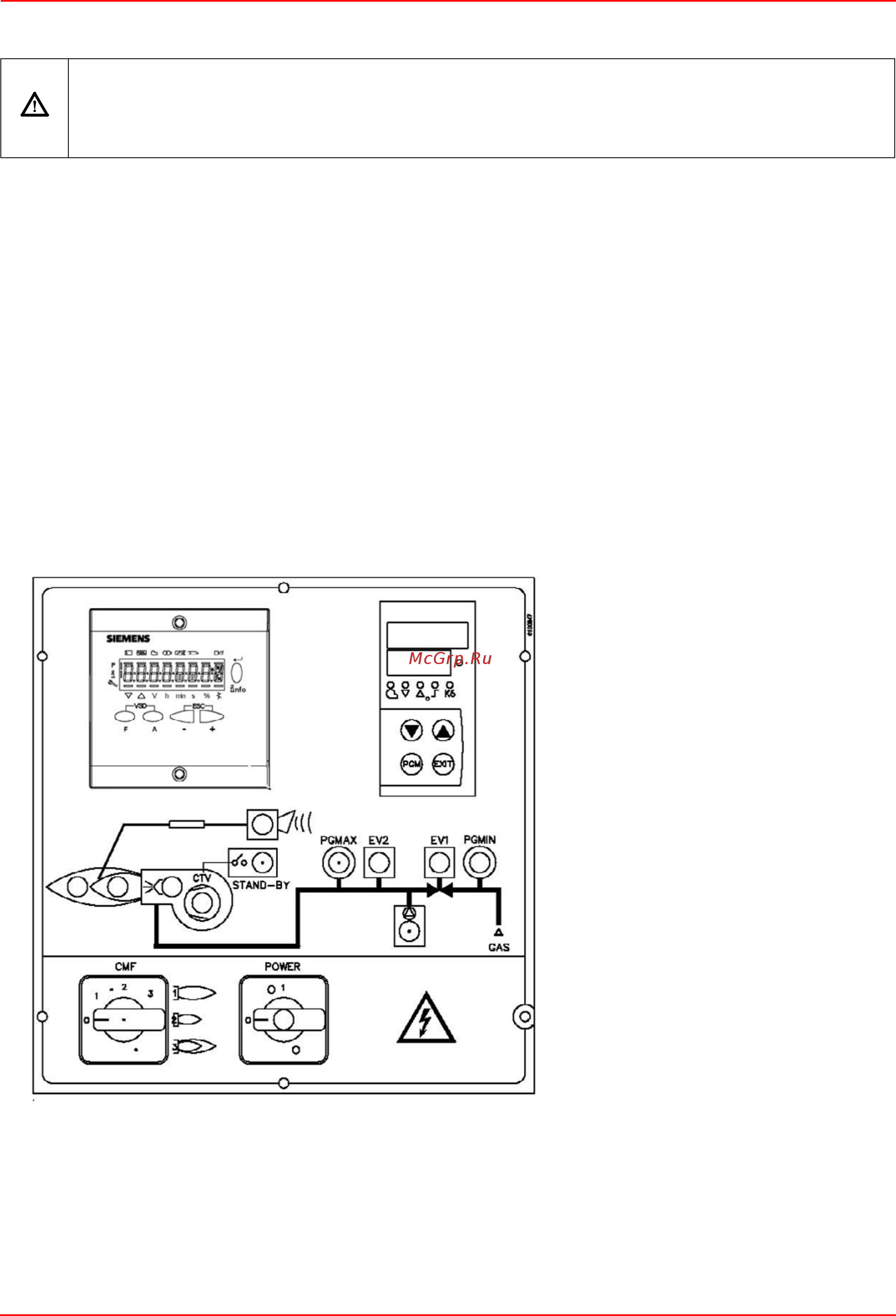

Рис. 23 - Лицевая панель электрощита горелки
ВНИМАНИЕ: ПРЕЖДЕ, ЧЕМ ЗАПУСКАТЬ ГОРЕЛКУ, УБЕДИТЬСЯ В ТОМ, ЧТО ВСЕ РУЧНЫЕ ОТСЕЧНЫЕ
КЛАПАНЫ ГАЗА ОТКРЫТЫ И ПРОВЕРИТЬ, ЧТО ЗНАЧЕНИЕ ДАВЛЕНИЯ НА ВХОДЕ РАМПЫ СООТВЕТСТВУЕТ
ЗНАЧЕНИЯМ, УКАЗАННЫМ В ПАРАГРАФЕ “ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ”. КРОМЕ ТОГО, УБЕДИТЬСЯ В
ТОМ, ЧТО ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ПОДАЧИ ПИТАНИЕ ВЫРУБЛЕН. ВНИМАНИЕ: ВНИМАТЕЛЬНО
ПРОЧИТАЙТЕ ПРЕДУПРЕЖДЕНИЯ В НАЧАЛЕ ИНСТРУКЦИЙ..
Обозначения
A Главный выключатель вкл./выкл.
B Сигнальная лампочка блокировки
C Деблокировочная кнопка RESET
электронного блока управления
горелки
E Сигнальная лампочка реле давления
газа
F Лампочка блокировки блока контроля
герметичности
G Сигнальная лампочка работы в
режиме большого пламени
H Сигнальная лампочка работы в
режиме малого пламени
I Лампочка работы запального
трансформатора
L Сигнальная лампочка работы
электроклапана EV2
M Сигнальная лампочка работы
электроклапана EV1
N Сигналь
ная лампочка срабатывания
термореле двигателя вентилятора
O Сигнальная лампочка горелки в
режиме ожидания
P Модулятор (только в модулирующих
горелках)
Q) Селекторный переключатель режима
работы (только на модулирующих
горелках)
R) Интерфейс пользователя AZL.....
M
F
P
A
C
EL
N
G
H
B
I
O
Q
R
