CIB UNIGAS - M039204NA
13
МОНТАЖ И ПОДКЛЮЧЕНИЯ
При уничтожении упаковки горелки соблюдайте процедуры, предусмотренные действующими законами по утилизации
материалов.

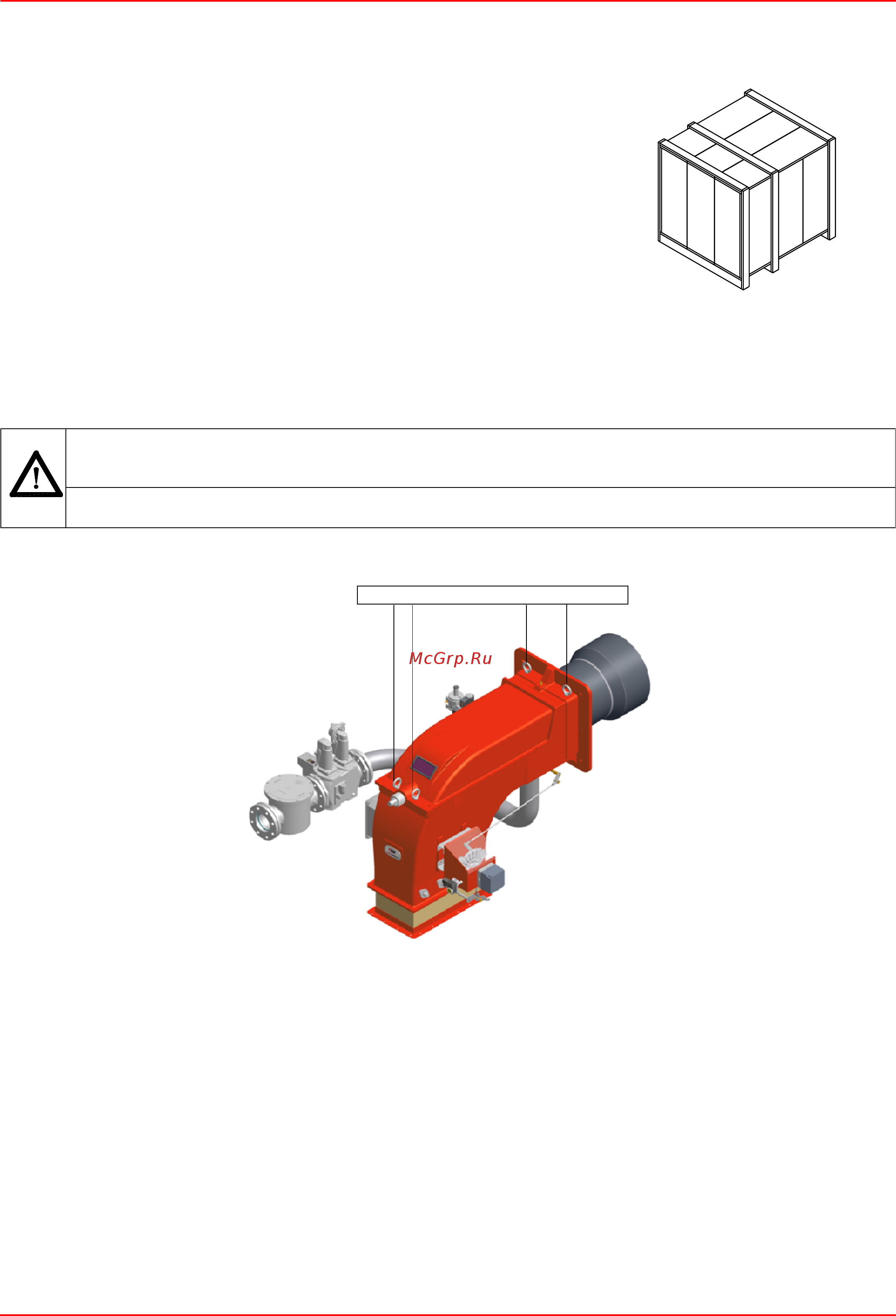

Подъем и перенос горелки
Горелка оснащена рым болтами для подъема.
Упаковка
Горелки поставляются в деревянных ящиках размерами:
TP1030 - TP1050: 2180мм x 1180мм x 1160мм (L x P x H)
TPW1800 (TP1080): 2180мм x 1580мм x 1560мм (L x P x H)
Такая упаковка боится влажности и не пригодна для установки друг на друга. В
каждой упаковке находятся:
1 горелка с отсоединенной газовой рампой, которая, однако, подключена к
горелке электрически;
1 прокладка для установки между горелкой и котлом;
1 пакет с данным руководством.
ВНИМАНИЕ! Все операции по подъему и переносу горелки долны выполняться обученным для выполнения
такой работы персоналом. В случае, если эти операции не будут выполняться должным образом,
существует риск опрокидывания и падения горелки.
Для переноса горелки использовать средства с соответствующей грузоподъемностью (См. параграф
“Технические характеристики”.)”
H
P
L
Подъемные рым болты
