CIB Unigas TPW 1800 [25/56] Процедуры по вводу в действие

CIB UNIGAS - M039204NA

Описание устройства интерфейса:

1. дисплей: визуализирует меню и параметры

2. ESC (предыдущий уровень): чтобы вернуться в предыдущее меню и выйти из программирования данных без изменения

последних

3. Клавиша ENTER (последующий уровень): для сохранения изменения параметра и перехода к меню/следующему параметру

4. клавиши SELECT: для выбора одной позиции меню и для изменения параметров.

Процедуры по вводу в действие

1 Включить горелку с помощью главного включателя горелки (имеющегося на панели управления горелки - на стр 34;

2 Электронный блок LMV выполняет цикл тестирования системы: на дисплее блока AZL появляется сообщение System

Test (Тестирование Системы); по завершении фазы тестирования появляется основная страница и система замирает в

режиме ожидания (при открытой цепи безопасности) разрешительного сигнала на

запуск (standby (ожидание) - фаза 12

программы)

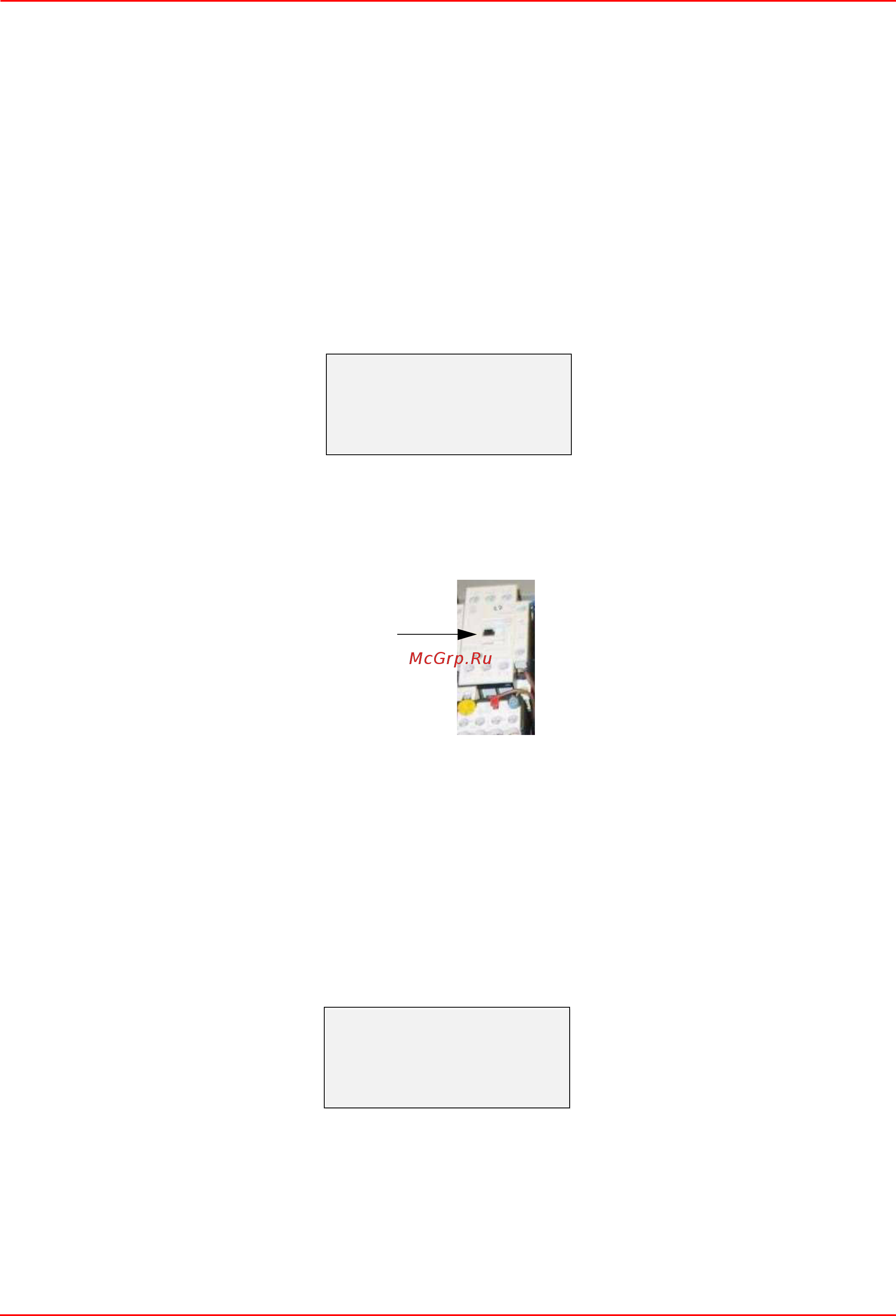

3 Для проверки направления вращения двигателя вентилятора (см. параграф на стр 20), открыть электрощит и

воздействовать вручную на соответствующий контактор (см. рисунок).

4 запустить систему таким образом, чтобы цепи безопасности послали разрешительный сигнал на запуск;

5 начинается цикл розжига: дисплей отображает разные этапы работы:

- Предварительная продувка (фаза 30 программы)

- Перейти в положение розжига (фаза 36 программы)

- Положение розжига (фаза 38 программы)

- Разрешительный сигнал на подачу топлива (открываются топливные электроклапаны)

- Пламя (образуется пламя)

- Перейти на минимальную мощность работы (сервопривод переходит в положение малого пламени).

ПРИМЕЧАНИЕ: Символы С и А внизу дисплея указывают соответственно положение открытия подачи топлива и

воздуха.

После выполнения цикла розжига на дисплее появляется основной экран со значениями:

Заданное значение: введенная величина по температуре

Действительное значение: действительное значение температуры/давления

Мощность: процент нагрузки (мощности горелки)

Пламя: процент тока улавливания (контроля) пламени

Основная визуализация

Зад.знач. 80°C

Дейс.знач 78°C

Топливо ГАЗ

Ожидание 12

Основная визуализация

Зад. знач. 80°C

Дейс.знач. 78°C

Мощн.ть 24%

Пламя 60%
