РЕГУЛИРОВАНИЕ ВОЗДУХА ГОРЕНИЯ И ГАЗОВОГО ТОПЛИВА

Газовый фильтр

Газовые фильтры удерживают частички пыли, поступаемые вместе с газом, и защищают от быстрого загрязнения такие

компоненты, как горелки, счетчики, регуляторы. Фильтр обычно располагается перед всеми регулирующими и отсечными

органами.

Регулирование расхода газа запальной горелки: Клапан Вrahma EG12*R и стабилизатор давления

Для изменения расхода газа запальной горелки действовать следующим образом:

1). Снять защитную крышку, расположенную в нижней части клапана, поворачивая ее против часовой стрелки (см. рисунок);

2). При вращении по часовой стрелке гайки 1, как показано на Рис., клапан закрывается, а при вращении против часовой

стрелки - клапан открывается

Для оптимизации регулирования расхода, воздействовать непосредственно

на стабилизатор давления (см. рисунок):

3) Снять колпачок T: для увеличения давления газа на выходе при помощи отвёртки поворачивайте винт TR, как показано на

Рис. При ввинчивании - давление увеличивается, при отвинчивании - уменьшается. По завершении регулировки установить

колпачок на место.

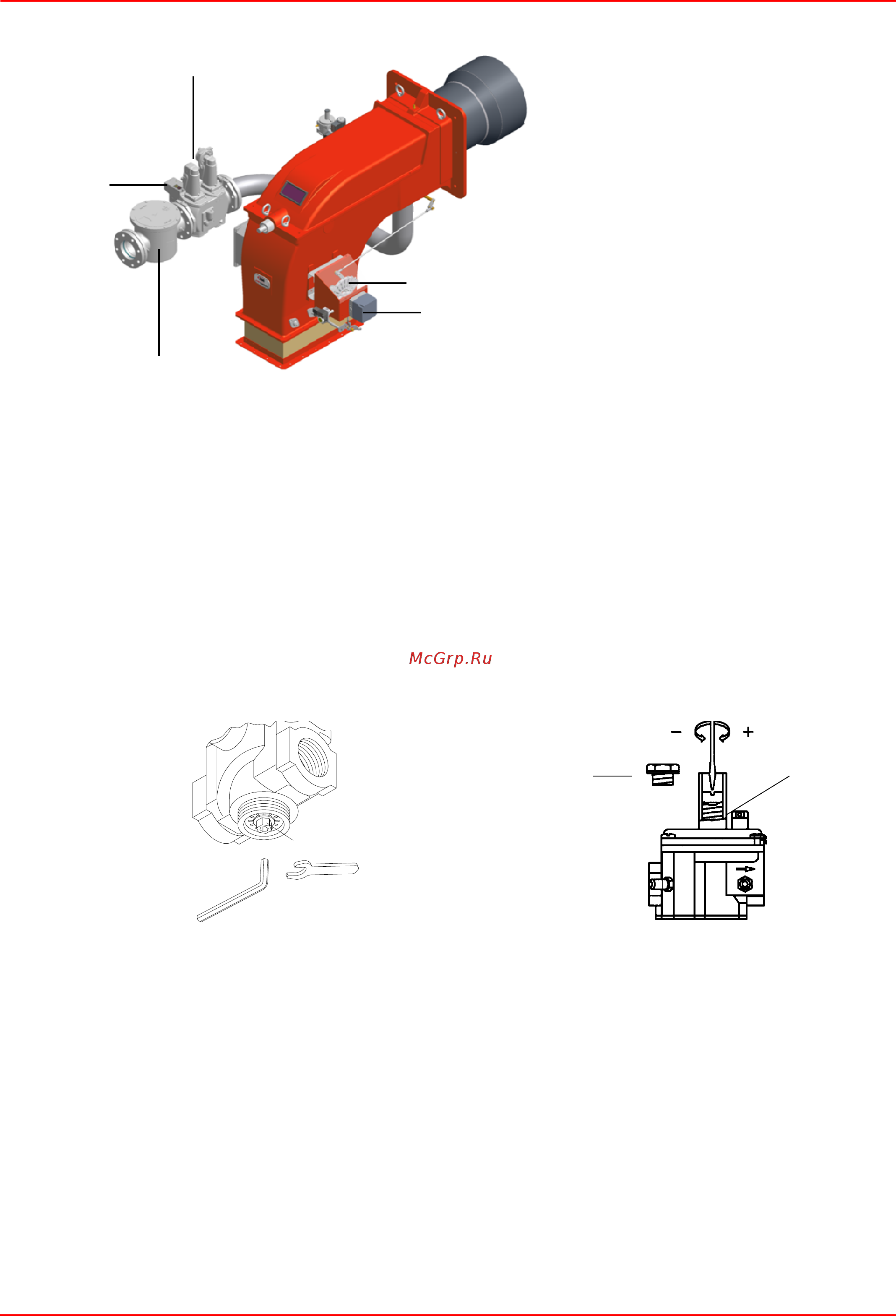

Рис. 11

Обозначения

1 Фильтp газа

2 Блок контpоля геpметиЧности

клапанов

3 Гpуппа газовых

клапанов

4 Ваpьиpуемый сектоp

5 Сеpвопpивод

Клапан регулирования

Стабилизатор давления
