CIB UNIGAS - M039204NA
14
Монтаж горелки на котел
1) Для того, чтобы установить горелку, необходимо проделать отверстия на плите, закрывающей камеру сгорания, как это
описано в параграфе “Габаритные размеры”;
2). завинтить (5) крепежных винта, в соответствии с шаблоном для просверливания отверстий, описанного в параграфе
“Габаритные размеры” ;
3) приставить горелку к плите котла: поднять горелку , используя рым болты, имеющиеся в верхней части горелки
;
4). снять горелку, расслабив 3 винта, находящиеся за фланцем горелки;
5). установить прокладку на фланец горелки;
6). вставить сопло: прежде, чем затягивать винты, проверить, что сопло стоит строго по центру относительно головы сгорания;
7) установить горелку на котел;
8) закрепить с помощью гаек винты котла согласно схеме данной на Рис. 4.
9). По завершении монтажа горелки на котёл, позаботьтесь о том, чтобы пространство между соплом горелки и огнеупорным
краем отверстия котла было герметически закрыто специальным изолирующим материалом (валиком из жаропрочного
волокна или огнеупорным цементом).
Монтаж вентилятора
Уделить большое внимание расчету размеров воздуховода. Расчет размеров производится на основании расхода воздуха, его
температуры, расстояния от вентилятора до горелки и характеристик вентилятора.
Привязка горелки к котлу
Для того, чтобы правильно привязать горелку к котлу, необходимо проверить, что: требуемая мощность и давление в камере
сгорания входят в значения диапазона работы горелки. В обратном случае, необходимо пересмотреть выбор горелки,
проконсультировавшись с Производителем.
Для выбора правильной длины сопла горелки, необходимо придерживаться инструкций Производителя котла. При отсутствии
этих данных, действовать следующим образом
:
z Трехходовые жаротрубные котлы (с первым разворотом уходящих газов в поворотной камере, расположенной в задней
части котла: сопло должно входить в камеру сгорания на длину не более 100 мм;
z Котлы с наддувом, с реверсивным пламенем: в этом случае сопло должно входить внутрь камеры сгорания хотя бы на 50 -
100 мм. относительно плиты трубного пучка.
Длина сопла не всегда соответствует таким требованиям, поэтому, возможно возникнет необходимость в применении
распорной детали необходимой длины, которая нужна для того, чтобы отодвинуть горелку назад с тем, чтобы
сопло
соответствовало вышеуказанным требованиям.

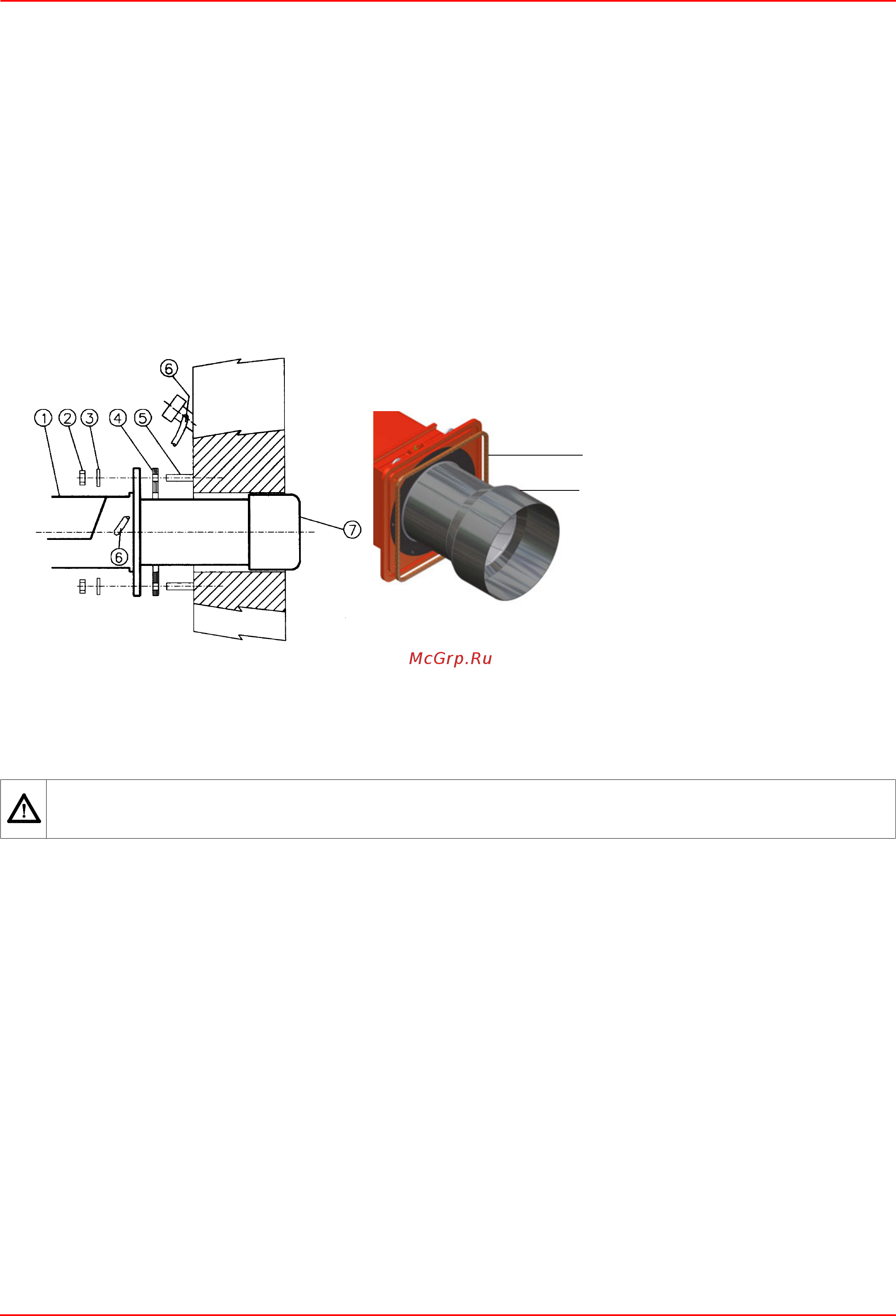

Рис. 4
Описание
1 Горелка
2 Крепёжная гайка
3 Шайба
4 Прокладка
5 Крепежный винт
6 Трубка для чистки глазка
7 Сопло
ВНИМАНИЕ! Сильфонное соединение, входящее в поставку горелки, изготовлено из полотна и снабжено
блокирующими распорными деталями во избежание выхода из строя во время монтажа: сначала установить
сильфонное соединение между фланцами, а затем удалить блокирующие
распорные детали.
4
7
