Регулировка реле давления воздуха

Регулировка реле давления воздуха выполняется следующим образом:

z Снять прозрачную пластиковую крышку.

z После выполнения регулировки расхода воздуха и топлива включить горелку и на фазе предварительной продувки

медленно поворачивать регулировочное кольцо VR (чтобы увеличить давление настройки) по часовой стрелке до тех пор,

пока не сработает аварийная блокировка горелки.

z Считать на шкале значение давления и уменьшить его на 15%.

z Повторить цикл запуска горелки, проверяя, что она правильно функционирует.

z Установить на место прозрачную крышку реле давления.

Регулировка реле давления воздуха выполняется следующим образом:

z Снимите прозрачную пластиковую крышку.

z После выполнения регулировки расхода воздуха и газа включите горелку и на фазе предварительной продувки медленно

поворачивайте регулировочное кольцо VR по часовой стрелке до тех пор, пока не сработает аварийная блокировка горелки.

z Считать на шкале значение давления и уменьшить его на 15%.

z Повторите цикл запуска горелки, проверяя, что она правильно функционирует.

z Установите на место прозрачную крышку реле давления.

Регулировка реле минимального давления газа

Для калибровки реле давления газа выполните следующие операции:

z Убедиться в том, что фильтр чистый

z Снимите крышку из прозрачного пластика.

z При работающей горелке на максимальной мощности, измерьте давление на штуцере отбора давления реле

минимального давления газа.

z Медленно закрывайте ручной отсекающий кран, находящийся перед реле давления (см. график монтажа газовых рамп),

вплоть до снижения давления на 50% от значения считанного ранее. Убедитесь, что значение СО в уходящих газах не

увеличилось: если значение СО выше нормативных значений, открывайте медленно отсекающий клапан, пока значение

не снизится до вышеуказанного значения.

z Убедитесь, что горелка работает нормально.

z Вращайте регулировочное кольцо реле давления по часовой стрелке (для увеличения давления), вплоть до отключения

горелки.

z Полностью откройте ручной отсекающий клапан.

z Установите на место прозрачную крышку.

Регулировка реле максимального давления газа (там, где оно присутствует)

Для настройки реле действовать следующим образом:

z снять прозрачную пластмассовую крышку;

z замерить давление газа в сети без пламени в горелке;

z установить на регулировочном кольце VR, значение, считанное в п.2 и увеличив его на 30%;

z установить вновь на место прозрачную пластмассовую крышку

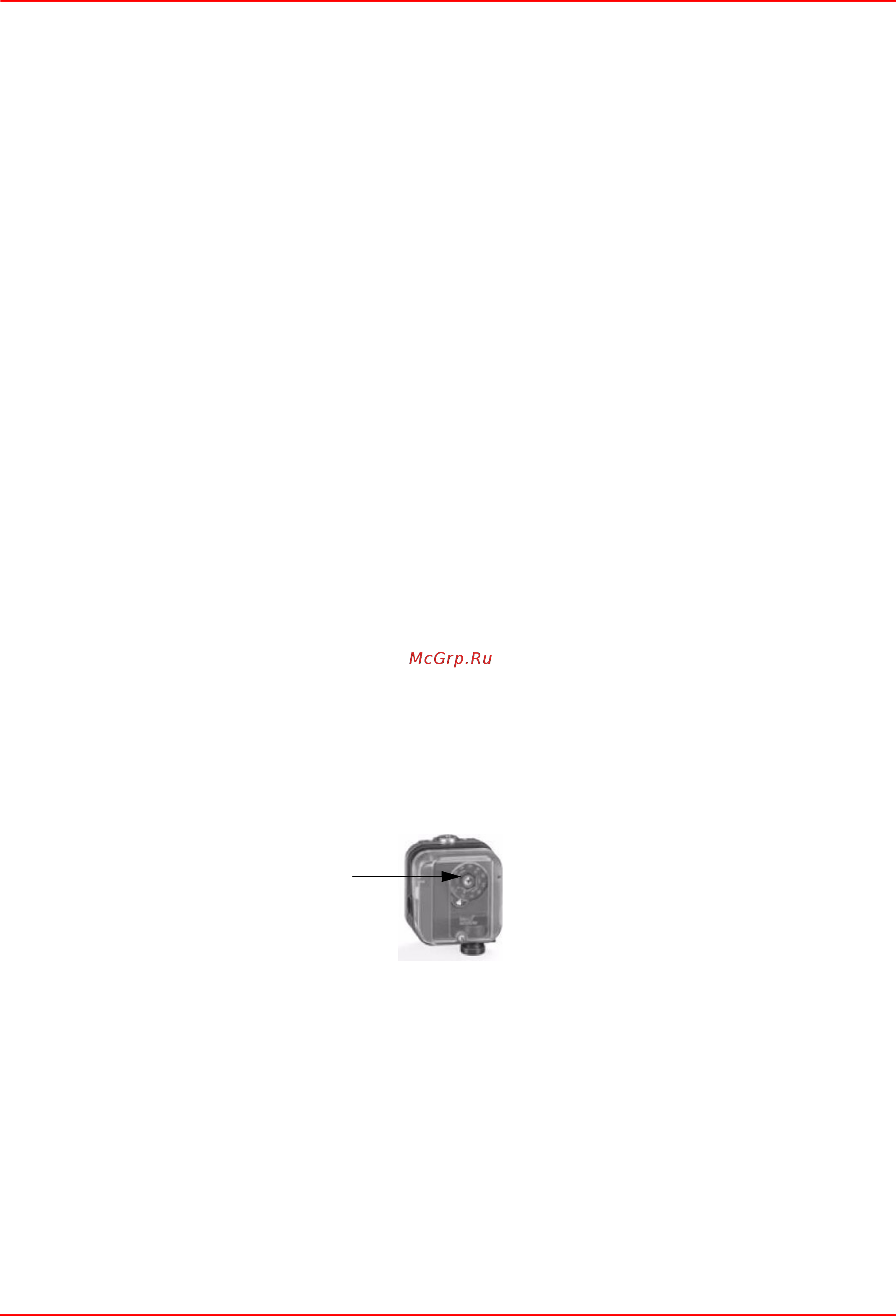

Рис. 12
