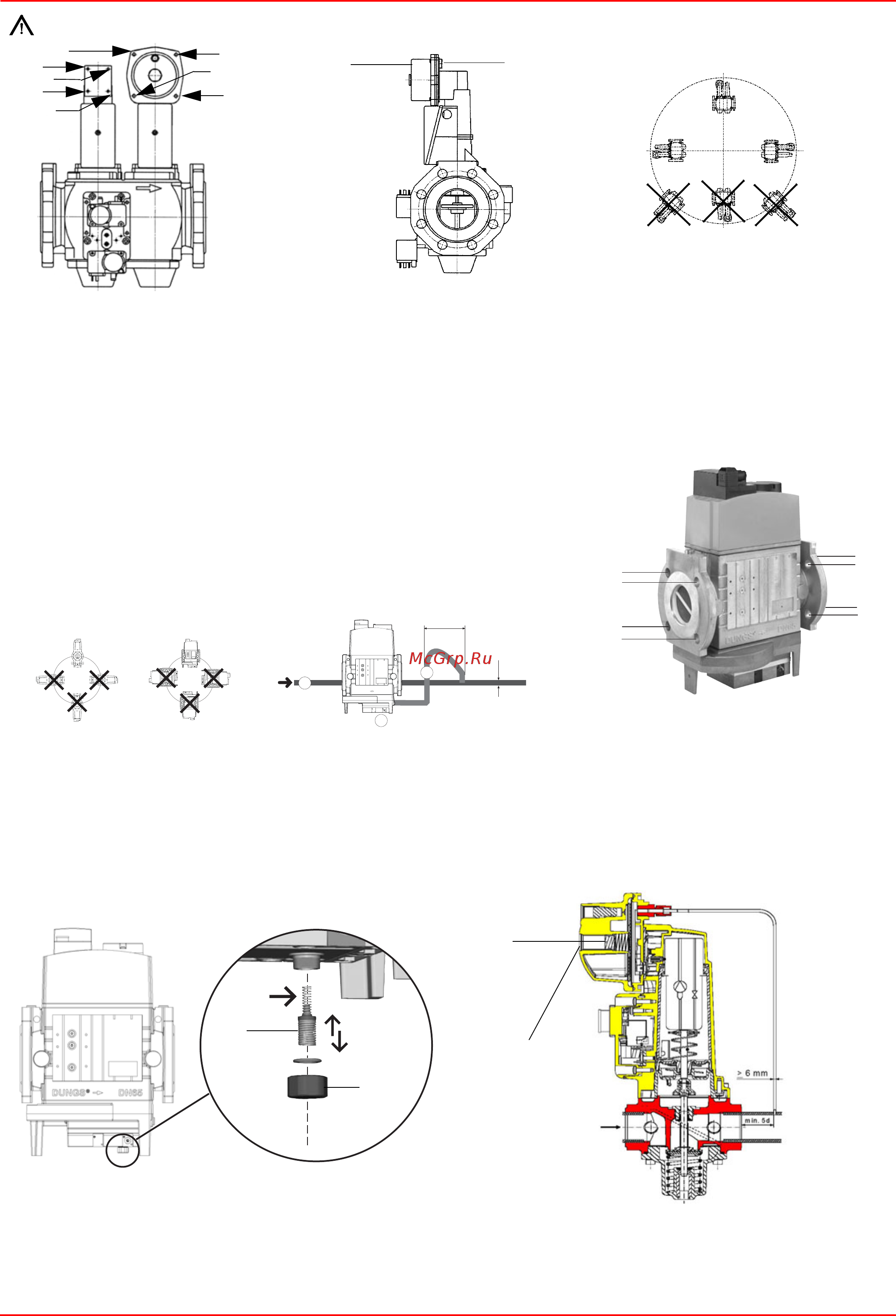

![CIB Unigas TPW 1800 [18/56] Диапазон регулирования давления](/views2/1429920/page18/bg12.png)
CIB UNIGAS - M039204NA
18
ВНИМАНИЕ: снятие 4 винтов BS ведёт к выходу из строя регулятора!
МУЛЬТИБЛОК DUNGS MBC1900-3100-5000SE (Гpуппа клапанов с фланцами)
Диапазон регулирования давления
Диапазон регулирования давления, за клапанной группой меняется, в зависимости от типа пружины, входящей в комплект
клапанной группы.
Обозначения
1 пружина
2 заглушка
Рис. 7
Рис. 8
ПОЗИЦИИ ПРИ МОНТАЖЕ SIE-
MENS VGD..
Монтаж
1. Вставить винты А
2. Установить прокладки
3. Вставить винты В
4. Затянуть винты А + В
5. Обратить внимание на правильное расположение прокладки!
6. После монтажа проверить герметичность и работу.
7.
Демонтаж производить в обратном порядке.
Рис. 9
DUNGS MBC..SE Исполнительный механизм "SKP"
BS
BS
SKP1. SKP2.
BS
BS
SA
TP
7631z05/0101
ПОЗИЦИИ ПРИ МОНТАЖЕ ОПЦИЯ
10 = Импульсная трубка
njo/!6!y!EO
EO
2
22
21
"
#
#
"
#
#
"
"
1
2
2
1
