29
Setup Menu
When the main page appears, find the Setup menu on the left side of
the screen (Figure 15). Click on the setup item that you want to
configure . There are 12 options: Port Settings, VLAN Settings,
Trunk Settings, Mirror Settings, PoE Settings, Device Status, Statistics,
System Settings, Trap Settings, Password Settings, Backup Settings,
and Reset Settings as shown in the Main Menu screen.

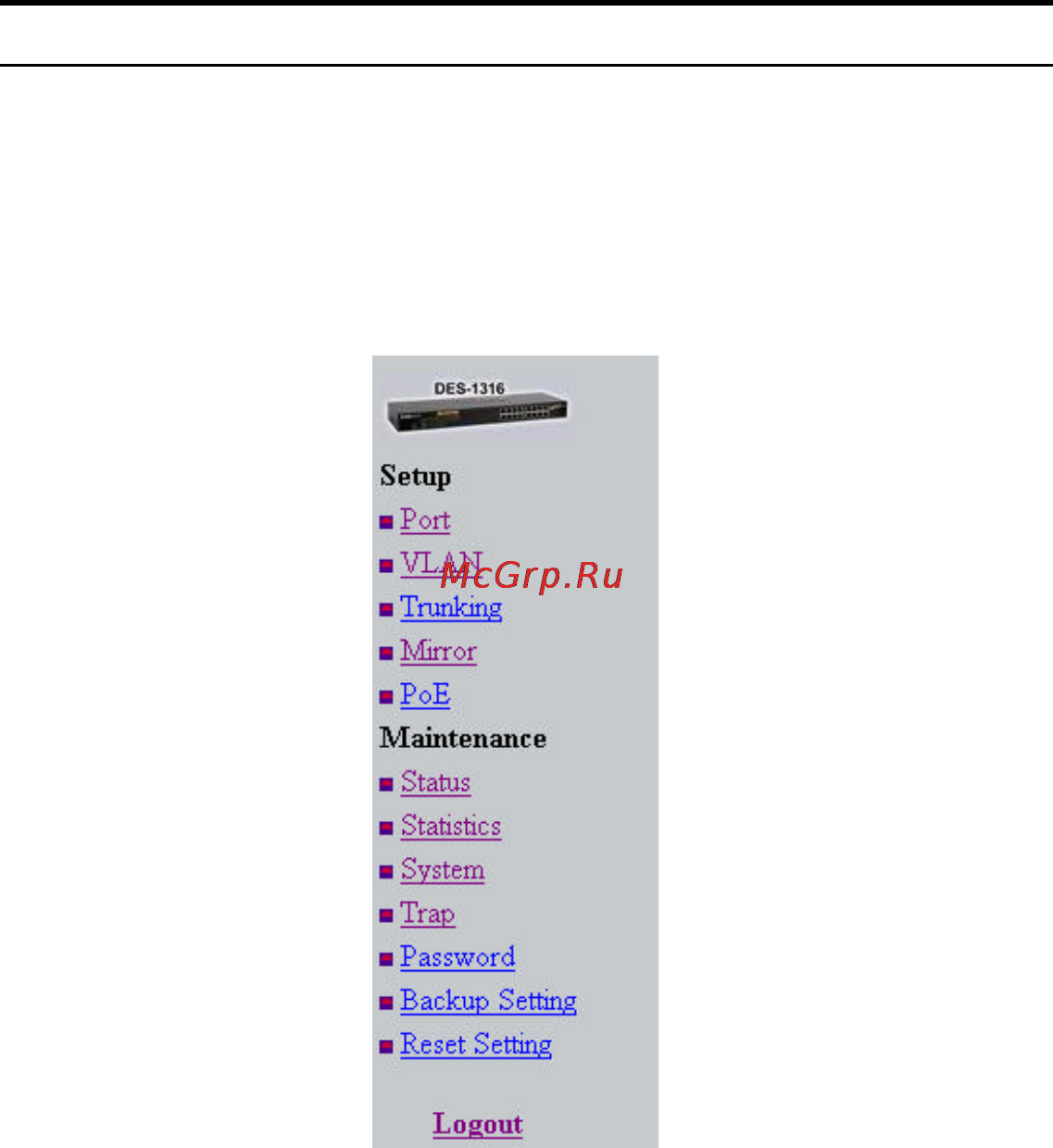

Figure 15. Setup menu
