Пуск
Описание, настройки

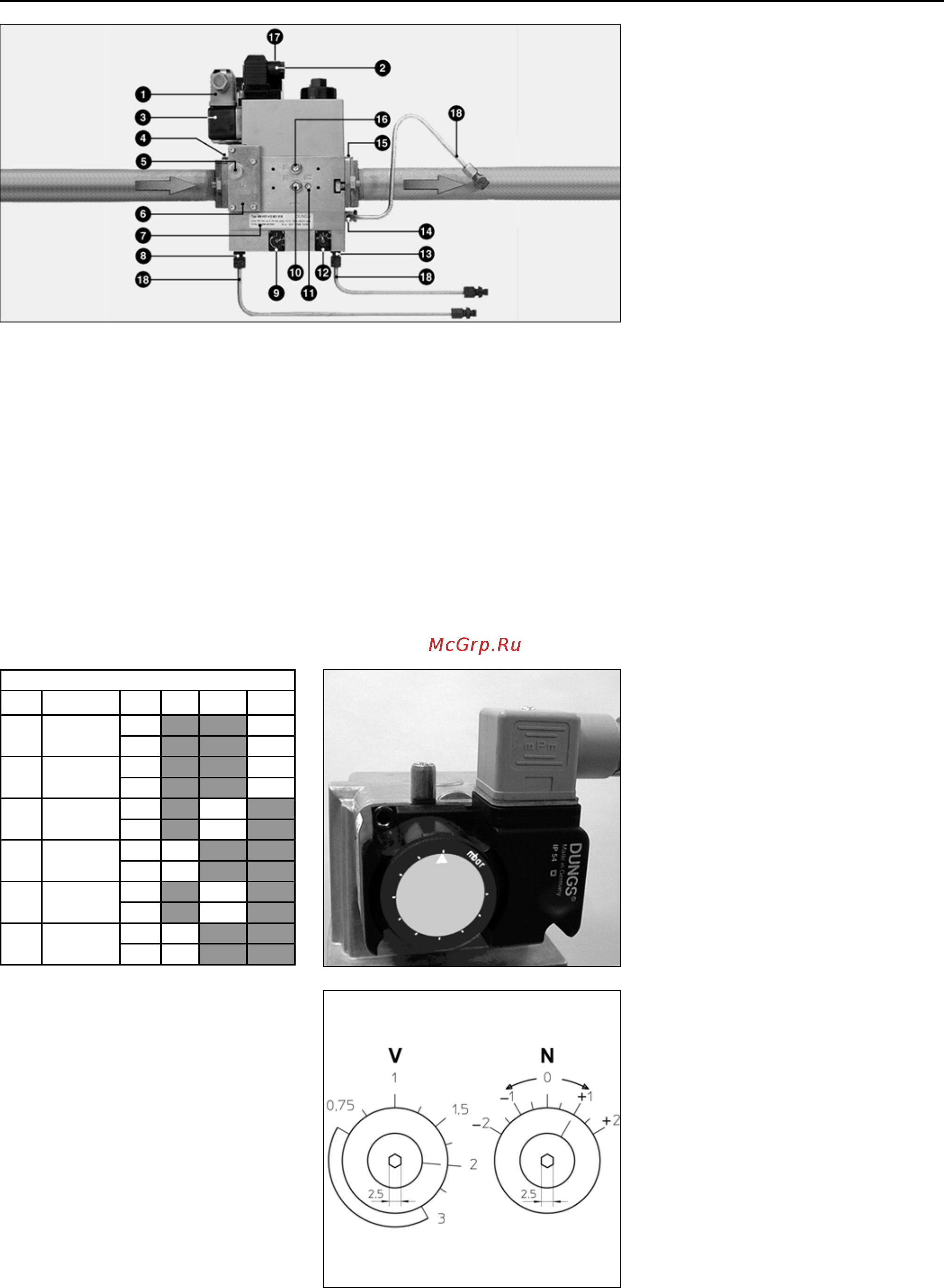

Газовый клапан
1 Электроподключение реле
давления (ДИН 43650)
2 Электроподключение
электромагнитного клапана
(ДИН43650)
3 Реле давления
4 Впускной фланец
5 Отбор давления G1/8 перед
возможным фильтром,
возможен с 2 сторон
6 Фильтр под крышкой
7 Идентификационная табличка
8 Подсоединение для измерения
давления воздуха pL G 1/8
9 Регулировочный винт для
настройки соотношения V
10 Отбор давления на входе pe
G 1/8 обе стороны
11 Отбор давления газа pBr M4
(V2)
12 Ре
гулировочный вин
т для
корректировки нулевой точки N
13 Подсоединение G 1/8 для
измерения давления pF в
топочной камере
14 Подсоединение G 1/8 для
измерения давления газа pBr
15 Фланец на выходе
16 Отбор давления pa после V1,
обе стороны
17 На индикаторе V1, V2
(посттавляется по желанию)
18 Трубки для отбора давления
pBr- pL -pF
Клапан MB VEF
Клапан MB VEF...компактный узел,
включающий в себя следующие
элементы:
экран, регулируемое реле давления,
нерегулируемый быстродействующий
предохранительный клапан,
пропорционально управляемый
регулятором главный клапан,
настраиваемый при открытии (V и N).
Он обеспечивает постоянное
соотношение воздуха / газа и
является быстродействующим.
Регулятор также учитывает давление
топочной камеры pF.
При поставке клапан отрегулирован
согласно приведенной ниже та
блице.
На
стройка реле давления газа
• Снимите прозрачную крышку.
Прибор содержит индекс и
градуированный подвижный диск.
• Временно установите реле
давления на минимальное
значение на градуированном диске.
Настройка регулятора
Все настройки выполняются при
включенной горелке.
• Произведите настройки на винтах
9 и 12, используя шестигранный
ключ 2,5 мм:
- винт V обеспечивает
соотношение газ / воздух; от 0,75
до 3,0
- винт N позволяет настройку
избыточного воздуха до
минимального количества;
градация от -2 до +2
Газ
P VEF 407 412 420
V
1,25
N
0
V
1,25
N
0
V
1,35
N
-0,5
V
1,5
N
0,5
V
1,35
N
-0,5
V
1,5
N
0,5
G20 50-100
30-37-50
G20
G20
G31
G31
300
148
20-25
40-50
G25 25
Горе лка
C 75/100 GX 507/8
