Установка
Подключение газа / электричества
Подключение газа
Подключение системы подачи газа к
газорегулирующему отрезку должно
быть выполнено
квалифицированным техником.
Поперечное сечение трубопровода
расчитывается таким образом, чтобы
потеря давления в нем не превышала
5% от давления подачи.
Наружный фильтр монтируется
горизонтально на клапане, в целях
обеспечения техобслуживания, его
чистая трубка и крышка
устанавливаются в вертикальном
положении. Какое-либо другое
положение монтажа недопустимо.
Ручной клапан на четверть оборота (в
объем поставки не входит)
монтируется до него, как можно
ближе к наружному фильтру или
клапану (карманный фильтр).
Применяемые резьбовые фитинги
должны соответствовать действущим
нормам (коническая внешняя резьба,
параллельная внутренняя резьба), а
резьбы должны быть герметичными.
Оставьте достаточно места, чтобы
был доступ для настройки реле
давления газа.
Проведите дренаж труб до ручного
клапана на четверть оборота.
Выполненные на месте соединения
должны быть проверены на
герметичность при использовании
специальной пены.
Утечек быть не должно.
Электроподключение
Электроподключение должно
соответствовать действующим
стандартам.
Следует выполнить и
протестировать заземление.
Для подключения горелки и
регулятора смотри электросхему.
Горелка в со
стоянии пост
авки
требует электропитание:
- для цепи управления:
230В-50Гц одна фаза с
заземленным нулевым проводом;
- для цепи электропитания:
400В- 50 Гц три фазы
Эксплуатация на трехфазном токе
230В-50Гц требует следующего:
замену сцепления двигателя,
контактора, термореле, а также
использование отсечного
трансформатора 160 ВА на цепи
управления (в объем поставки не
вх
одит, запросите отдельно).
Для другого напряжения и частоты
сделайте отдельный запрос.
Подключения на клеммной колодке
горелки должны быть произведены с
использванием сальников.
Провод должен быть достаточной
длины для открытия дверцы топки в
целях техухода.
Газорегулирующий отрезок
• Соедините на клапане резервные
точки электрощитка.

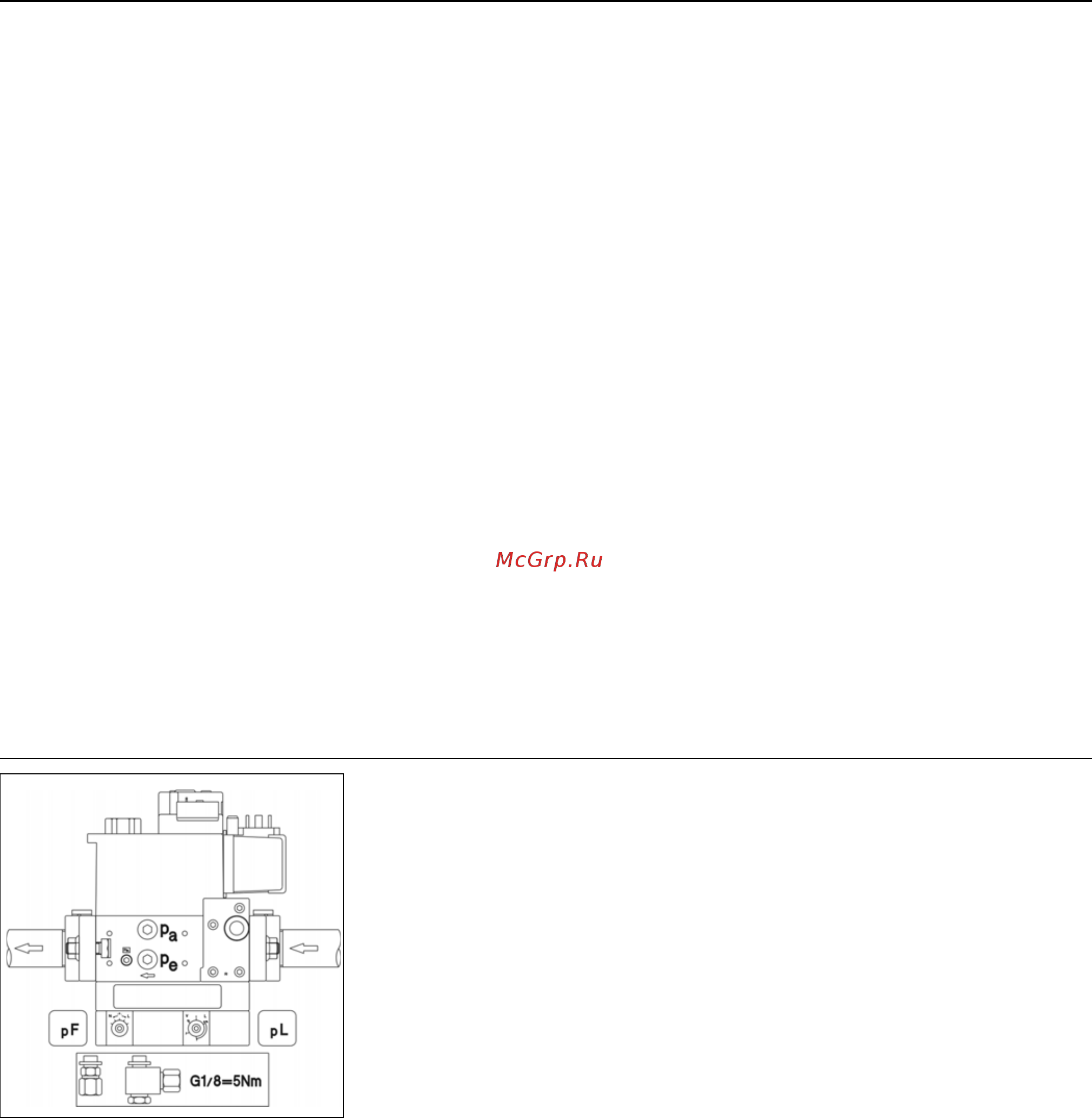

Подключения для измерения
давления газа
• Снимите на поперечине две
заглушки pF и pL.
• Смонтируйте два скрепеленных
трубных соединения на трубках для
измерения давления pF и pL при
использовании
сертифицированного
уплотнительного материала.
• Соедините клапан и поперечину
соответствующими трубками pF и
pL для газорегулирующего отрезка
справа или другими
соответственно отмеченными
трубками pF и pL. для положения
слева.
• Проверьте на утечки.
