Пуск
Предварительный контрль / проверка на утечки
Установка реле давления воздуха
Пуск горелки автоматически означает
пуск всей системы монтажником или
его представителем; лишь они могут
гарантировать соответствие
котельной установки требованиям
утвержденной практики и
действующим нормам.
Прежде всего монтажник должен
иметь "Сертификат соответствия",
выдаваемый уполномоченным
органом или сетевым управлением,
проверить трубопровод на утечку и
осушить его до ручного клапана на
четверть оборота.
Предварительный ко
нтроль:
•
Проверьте следующее:
- номинальное напряжение и
электрическую частоту и
сравните их со значениями на
идентификационной табличке,
- полярность меду фазой и
нейтралью
- предварительно испытанное
подсоединение провода
заземления,
- отсутствие потенциала между
нейтралью и землей,
- направление вращения
двигателя,
- термореле только в ручном
положении (Н) и силу тока
• Отсоедините подачу напряжения.
• Уб
едитесь в том, что тока нет.
• Закройте топливный клапан.
• Ознакомьтесь с инструкциями по
обслуживанию от изготовителей
котла и регулятора.
• Проверьте следующее:
- котел наполнен водой под
давлением,
- циркуляционный насос(ы)
работает,
- клапан(ы) открыт,
- система подачи свежего воздуха в
котельную и отвода продуктов
сгорания через дымоход
работает правильно, и
с
о
ответствует мощности горелки
и горючему,
- стабилизатор тяги в дымоходе
работает правильно,
- плавкие предохранители за
пределами горелки
смонтированы, откалиброваны и
установлены,
- контур регулятора котла
установлен.
- тип и давление газа
соответствуют горелке

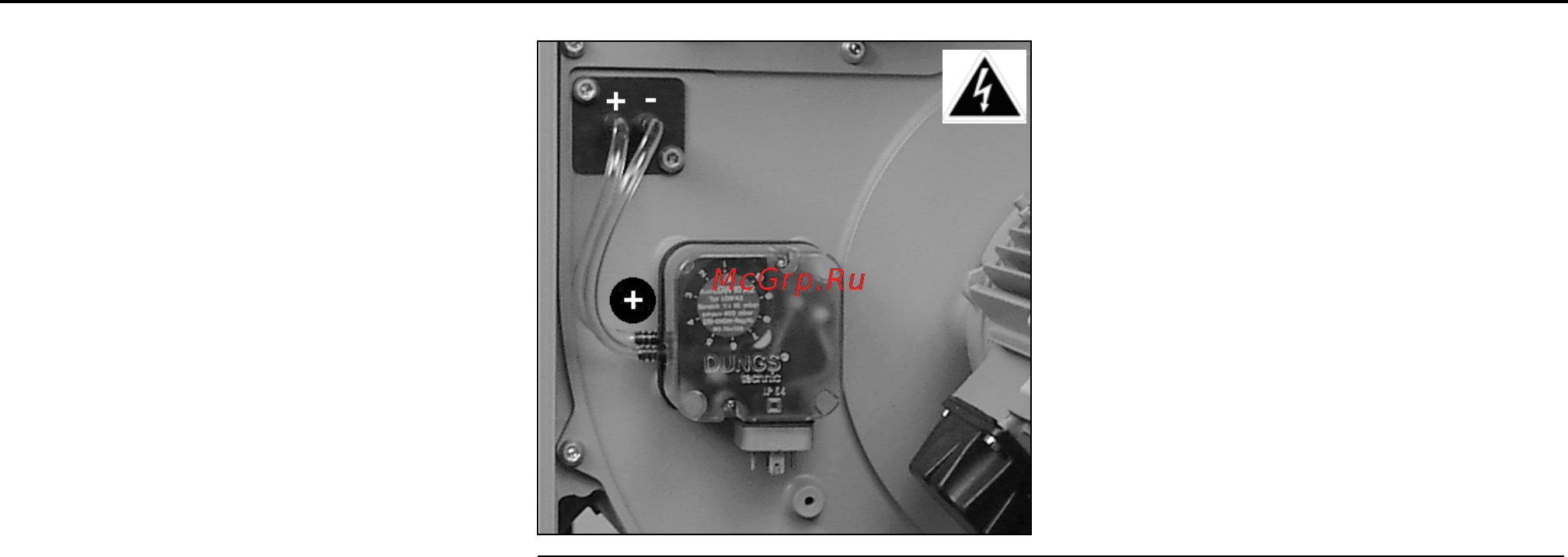

Натройка реле давления воздуха
• Проверьте соединение гибкой
трубки. "+" на соединителе должен
соответствовать "+" на реле
давления. Другая трубка должна
быть уже подсоединена.
• Удалите прозрачную крышку.
Прибор содержит индекс и
градуированный подвижный диск.
• Для начала установите регулятор
давления на минимальное
значение на градуированном диске.
Контроль утечек
• Подсоедините манометр к точке
отбора давления, размещенной до
газорегулирующего отрезка.
• Откройте ручной клапан на
четверть оборота.
• Проверьте давление подачи.
• При помощи специальной пенки
проверьте
воздухонепроницаемость
соединений газорегулирующего
отрезка включительно наружный
фильтр. Утечек быть не должно.
• Осушите трубопровод за ручным
клапаном на четверть оборота,
защищая вход в газовый кл
апан.
•
Закройте дренажный клапан и
ручной клапан на четверть оборота.
