Пуск
Описание, настройки

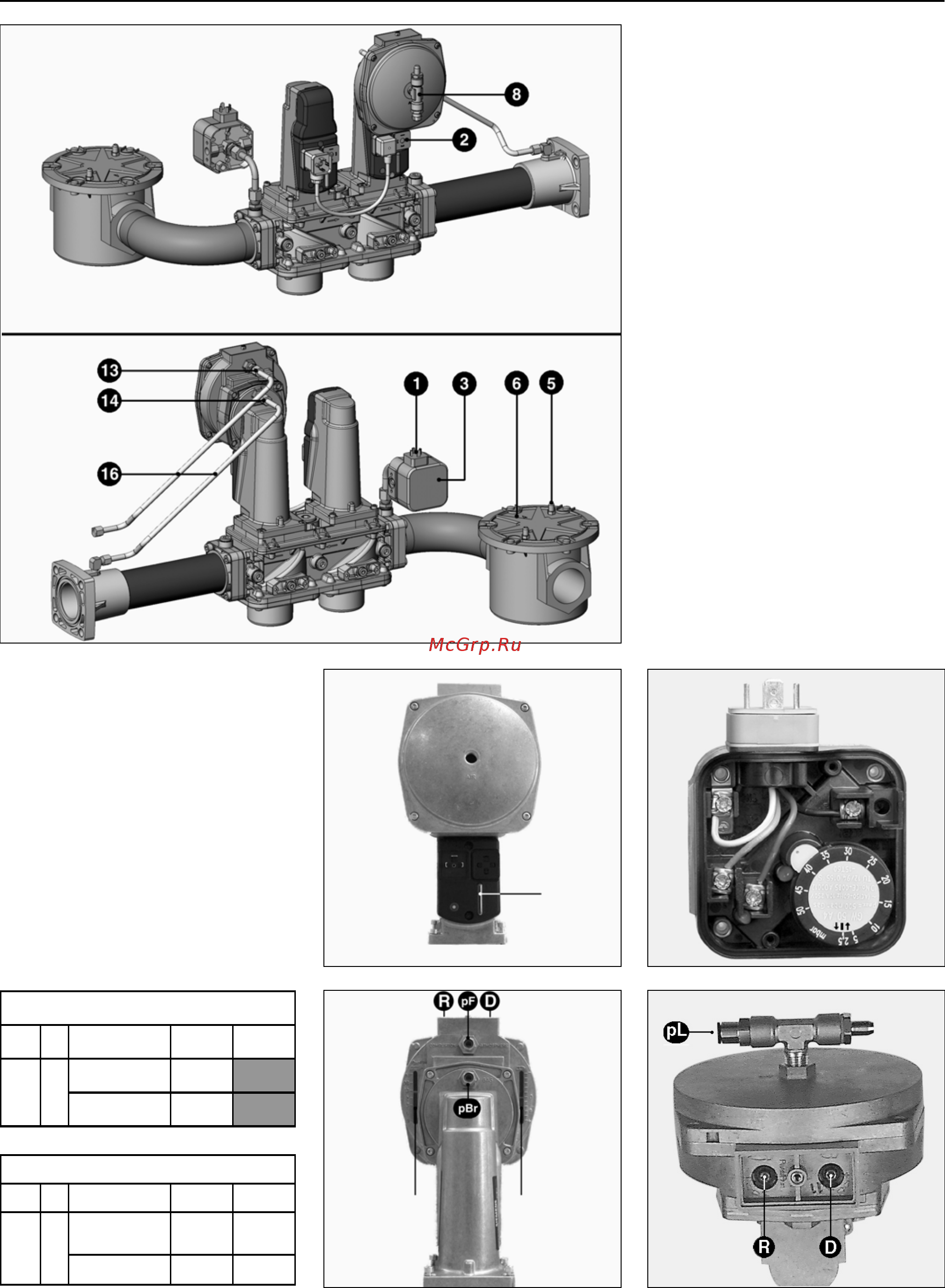

Газовый клапан VGD
Регулятор SKP75
1 Электроподключение реле
давления (ДИН 43650)
2 Электроподключение
электромагнитных клапанов
(ДИН43650)
3 Реле давления
4 Впускной фланец
5 Отбор давления G1/8 перед
фильтром Наружный фильтр
ДН65
6 Идентификационная табличка
7 Подсоединение для измерения
давления воздуха pL G 1/8
9 Регулировочный винт R для
настройки соотношения газ /
воздух
12 Регулировочный винт D для
корректировки нулевой точки
13 Подсоединение G 1/8 для
измерения давления pF в
то
почно
й камере
14 Подсоединение G 1/8 для
измерения давления газа pBr
15 Фланец на выходе
16 Трубки для отбора давления
pBr- pL -pF
Настройка реле давления газа
• Снимите прозрачную крышку. В
приборе содержится индекс ↑ | ↓ и
градуированный подвижный диск.
• Временно установите реле
давления на минимальное
значение градуированного диска.
Клапан VGD, совмещенный с
регулятором SKP75 обеспечивает
постоянное соотношение воздуха /
газа и явл
яется бы
стродействующим.
Регулятор также учитывает давление
топочной камеры pF.
При поставке клапан отрегулирован
согласно приведенной ниже таблице.
индекс
открытия
газового
клапана
индекс
регулировки
соотношения
R
индекс
регулировки
D
Газ
P 20.50.. 40.065
(
винт
R
)
1,4
(
винт
D
)
2
Газ
P 20.50.. 40.065
(
винт
R
)
1,4 1,3
(
винт
D
)
22
G2 0 2 0
Горелка
C 75 GX 507/8
Горелка
C 100 GX 507/
8
VGD
G2 0 2 0
VGD
