Установка
Монтаж

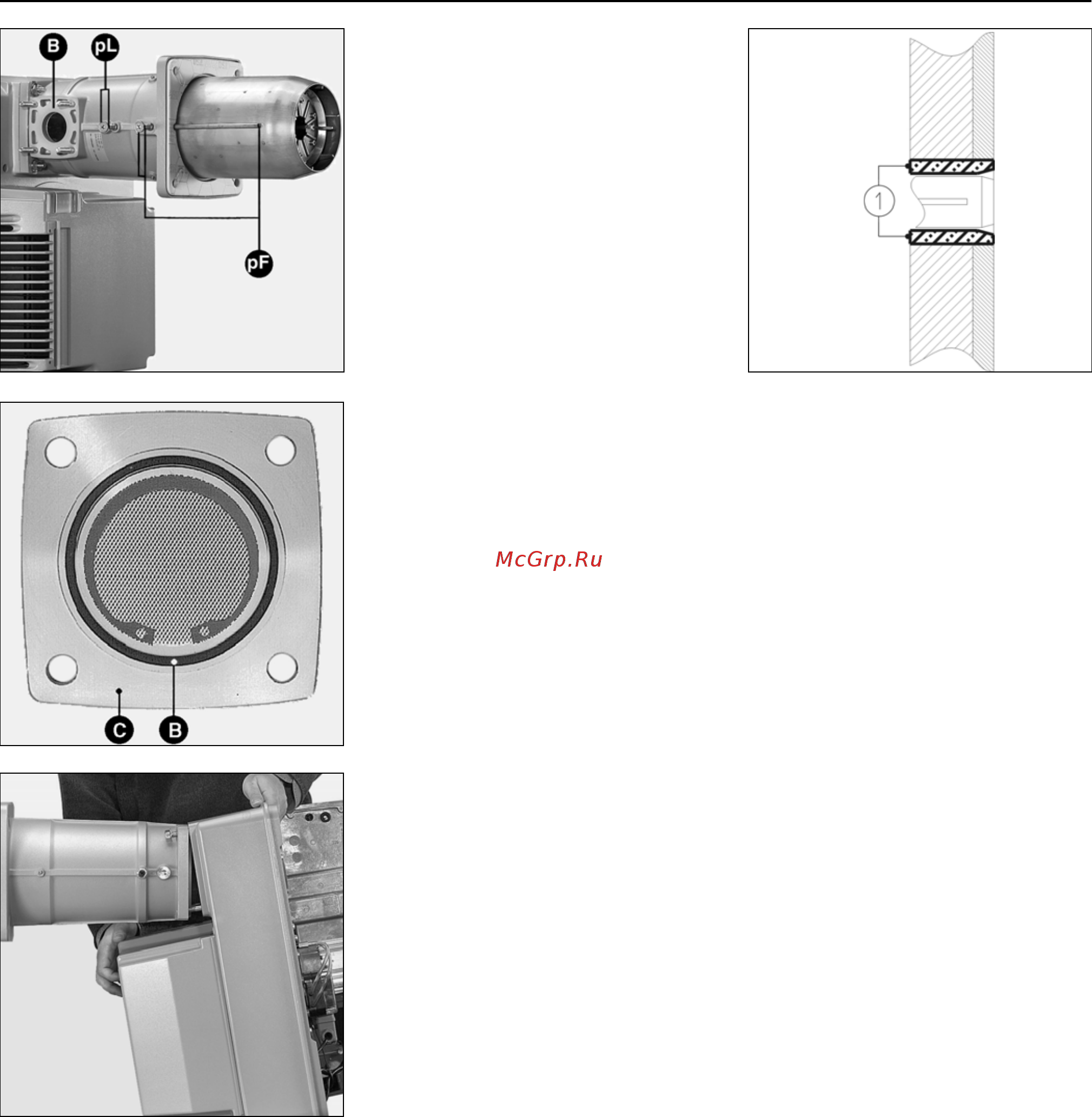

Передняя панель котла
• Подготовьте переднюю панель
котла согласно прилагаемой схеме
с требованиями к месту установки.
При необходимости вставьте
ложную переднюю панель
(поставка по желанию).
Отверстие:
Ø
195 (или
Ø
172 с
отверстием с той же стороны что и
подача газа для трубы отбора
давления топки)
• Заполните пространство 1
рекомендуемым
теплоизоляционным материалом
или материалом, поставляемым
производителем котла.
Не забейте при этом трубку для
отбора давления pF.
Головка горелки
• Удалите смесительное устройство;
отложите его в защищенное от
повреждений место.
• Расположите головку горелки так,
чтоб
ы было произведено
горизонтальное соединение с
газопроводом справа или слева.
Другие позиции монтажа
недопустимы.
• Смонтируйте и зафиксируйте
головку горелки на уплотнении с
передней части котла.
• Проконтролируйте отсутствие
утечек.
Отрезок регулирования газа
• Проверьте наличие и положение
кольца круглого сечения В во
фланце газовой трубы С.
• При монтаже газрегулирующего
отрезка катушки клапана должны
быть в вертикальном верхнем
положении.
Важно
При использовании газовой арматуры
VGD регулятор SKP70 должен быть
повернут на 180°.
Для этого:
• Демонтируйте регулятор SKP70
• Демонтируйте находящийся о
стороны регулятора разъем (3Р+Т)
и смонтируйте его с другой
стороны.
Уплотните старое место
нахождения регулятора.
• Снова смонтируйте регулятор,
повернув его на пол-оборота (180°).
Тело горелки
При установке улитка должна быть
повернута вниз или наверх (смотри
требования к площади установки).
Другие положения монтажа не
допустимы.
• Удалите две нижние гайки и
раскрутите насколько возможно две
верхние гайки на теле горелки.
• Наклоните горелку вперед и
вставьте два штифта в пазы
распорки.
• Облокотите горелку на распорку и
внов
ь затяните четыре гайки.
Улитка наверху: те же действия в
обратном порядке.
