Cuenod C 100 GX 507 T1 [3/19] Описание горелки объем поставки
![Cuenod C 100 GX 507 T1 [3/19] Описание горелки объем поставки](/views2/1435215/page3/bg3.png)
Общая информация
Описание горелки
Объем поставки

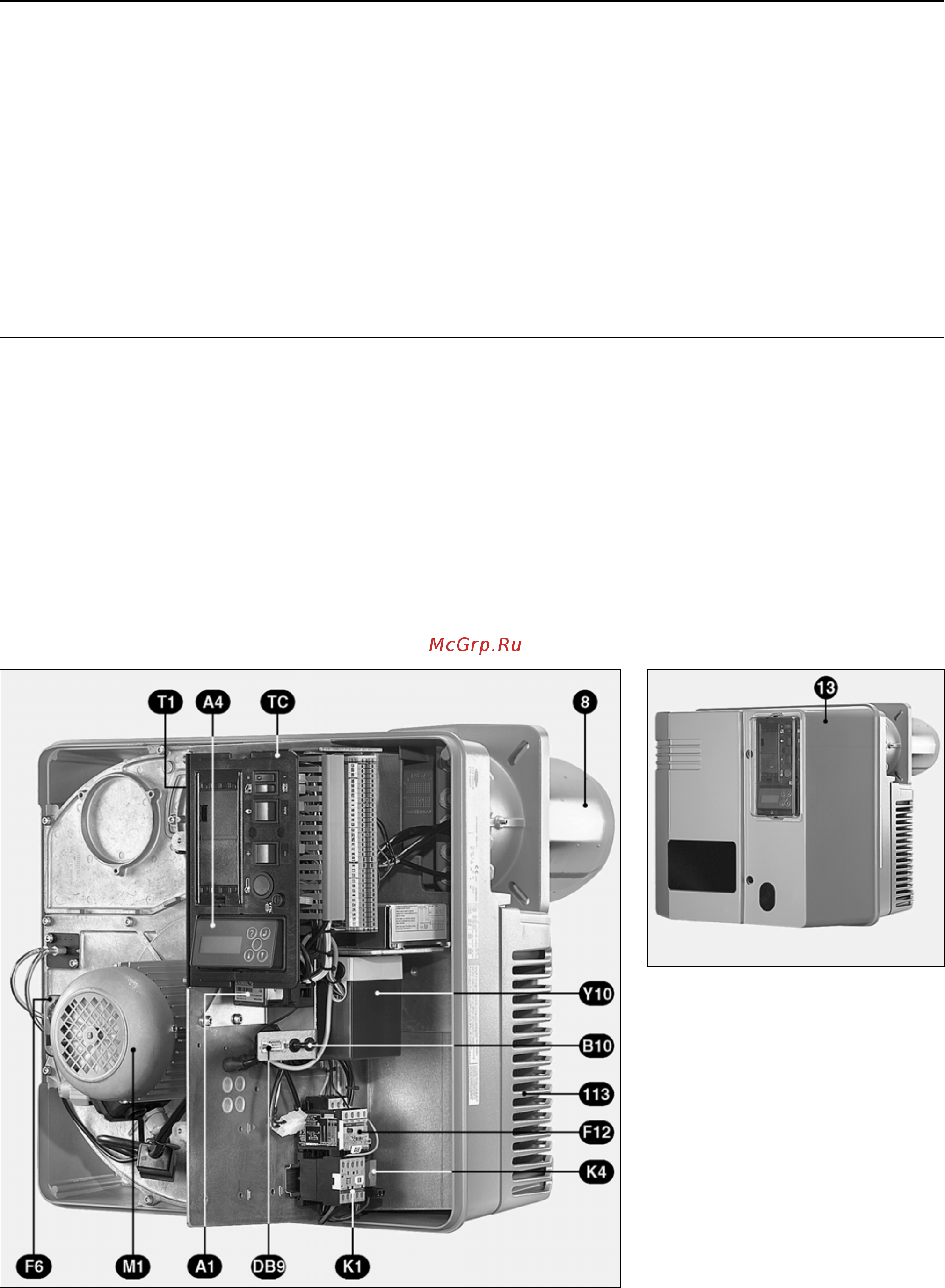

A1 Прибор управления SG513
A4 Дисплей
B10 Измерительный мостик (мА
постоянный ток)
DB9 Подключение для передачи
информации
F6 Реле давления воздуха
F12 Контактор термореле
K1 Контактор двигателя
воздуходувки
K4 Реле
M1 Двигатель воздуходувки
TC Панель управления
T1 Трансформатор розжига
Y10 Серводвигатель
8 Жаровая труба
13 Крышка
113 Воздушная коробка
Описание горелок
Газовые горелки С75 и С100 с
системами AGP и IME (пропорция:
воздух.газ и многоступенчатая
ин
жекц
ия) типа С 75 и С 100
представляют собой горелки с
наддувом, с малым выделением
вредных газов (низкий NOx). Для
горелки используются газы,
указанные в таблице, согласно
имеющемуся давлению и с учетом
варьирования теплотворной
способности этих газов.
Они работают на двух прогрессивных
ступенях или в модуляционном
режиме с регулятором мощности ПИ
или ПИД. Они мо
гут быть
установлены на теплогенераторы в
соответствии с нормами ЕН 303.1.
Для головки горелки предусмотрены
три варианта длины (Т1-Т2-Т3).
Прибор управления SG513
предназначен для прерывистой
работы (оганичение: 24 часа
непрерывной работы)
Объем поставки
Горелка поставляется на поддоне в
трех упаковках, весом 74-79 кг в
зависимости от модели.
Тело горелки:
- Встроенная электропанель
- Папка с док
ументацией следу
ющего
содержания:
- инструкции по эксплуатации,
- электрические и гидравлические
схемы,
- щиток для котельной,
- гарантийный сертификат
Головка горелки:
- Уплотнение для передней панели
котла, один пакет с болтами.
Газовая арматура:
- Набор клапанов, коллектор
