11/2008 - Art. Nr. 4200 1015 2600A24
Символ Описание
Ожидание запроса на подогрев
Проверка герметичности
(путем проверки давления газа в
промежуточной камере)
Ожидание включения реле давления
воздуха при пуске
Двигатель вентилятора включен
Устройство розжига включено
Пламя присутствует
Ввод в эксплуатацию

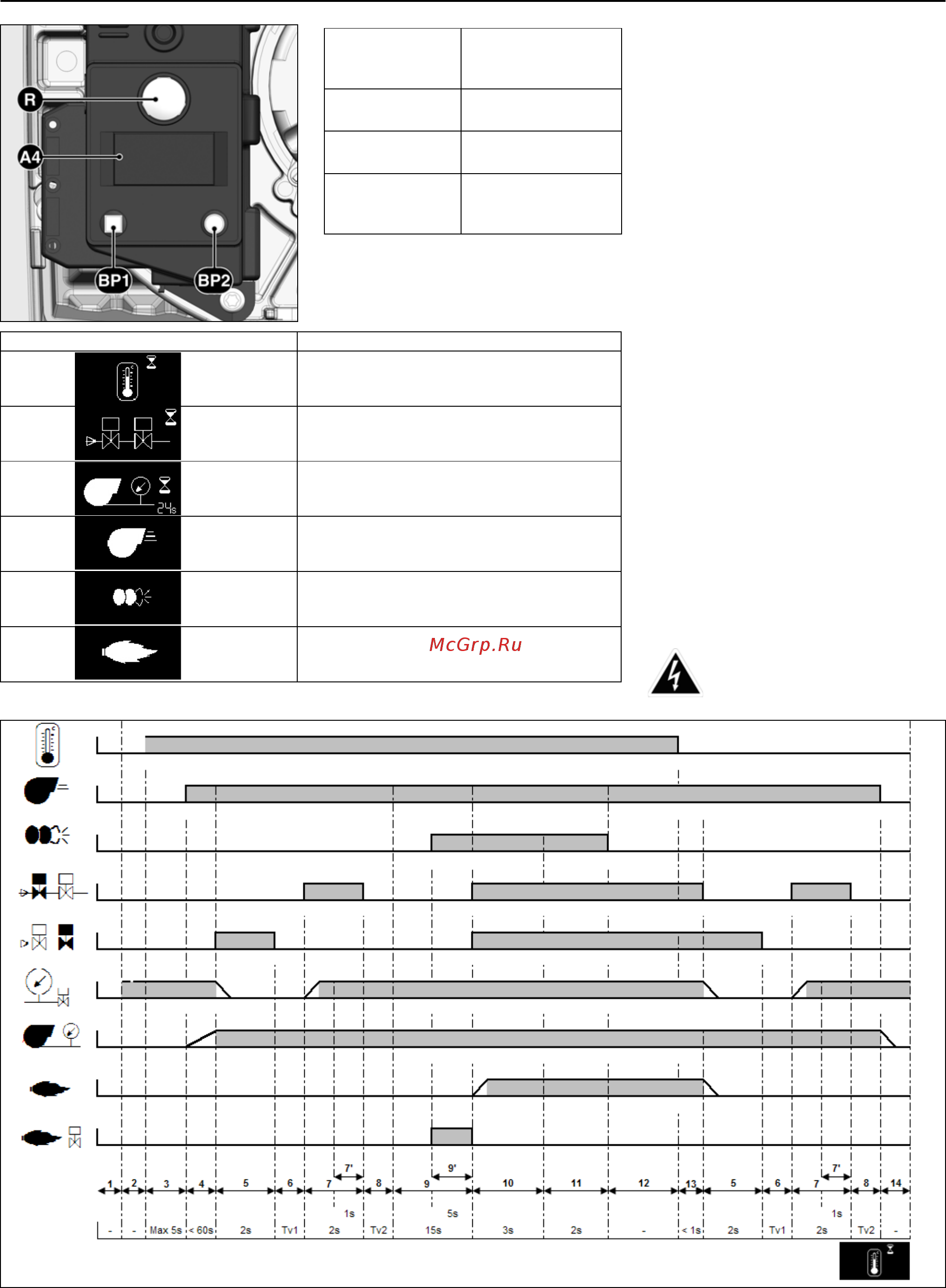

Функциональная схема блока управления и безопасности
Нажатие на
кнопку R в
течение ...
... приводит к ...
... 1 секунды ... разблокировке
блока управления.
... 2 секунд ... ручной блокировке
блока управления.
... 9 секунд ... удалению
статистических
данных из блока.
BP1 кнопка управления BP1
BР2 кнопка управления BP2
Газовый блок управления и
безопасности управляет работой
вентиляционной горелки.Благодаря
управлению программой
микропроцессором обеспечивается
стабильная работа в течение
длительного промежутка времени
независимо от изменения напряжения
сети и температуры окружающего
воздуха. Блок имеет систему
обнаружения падения напряжения.
Если напряжение сети падает ниже
минимального значения, блок
управления выключается и подает
аварийный сигнал. Как
только
напряжение восстанавливается до
рабочего значения, блок управления
включается автоматически.
Блокировка и разблокировка
Блок может быть заблокирован
вручную (переход в аварийный режим)
кнопкой перезагрузки
R
и
разблокирован (сброс неисправности)
при условии, что блок находится под
напряжением.
При нажатии на кнопку при нормальной
эксплуатации или во время фазы
запуска блок переходит в аварийный
режим. Нажатие на кнопку в аварийном
режиме обеспечивает разблокировку
блока.
Дисплей
На дисплее
A4
отображается состояние
горелки, фазы рабочего цикла,
возможные неисправности с указанием
их установленных причин, а также
статистические данные по работе.
Перед установкой или снятием
блока выключите
электропитание. Не следует
открывать или пытаться
ремонтировать блок.
