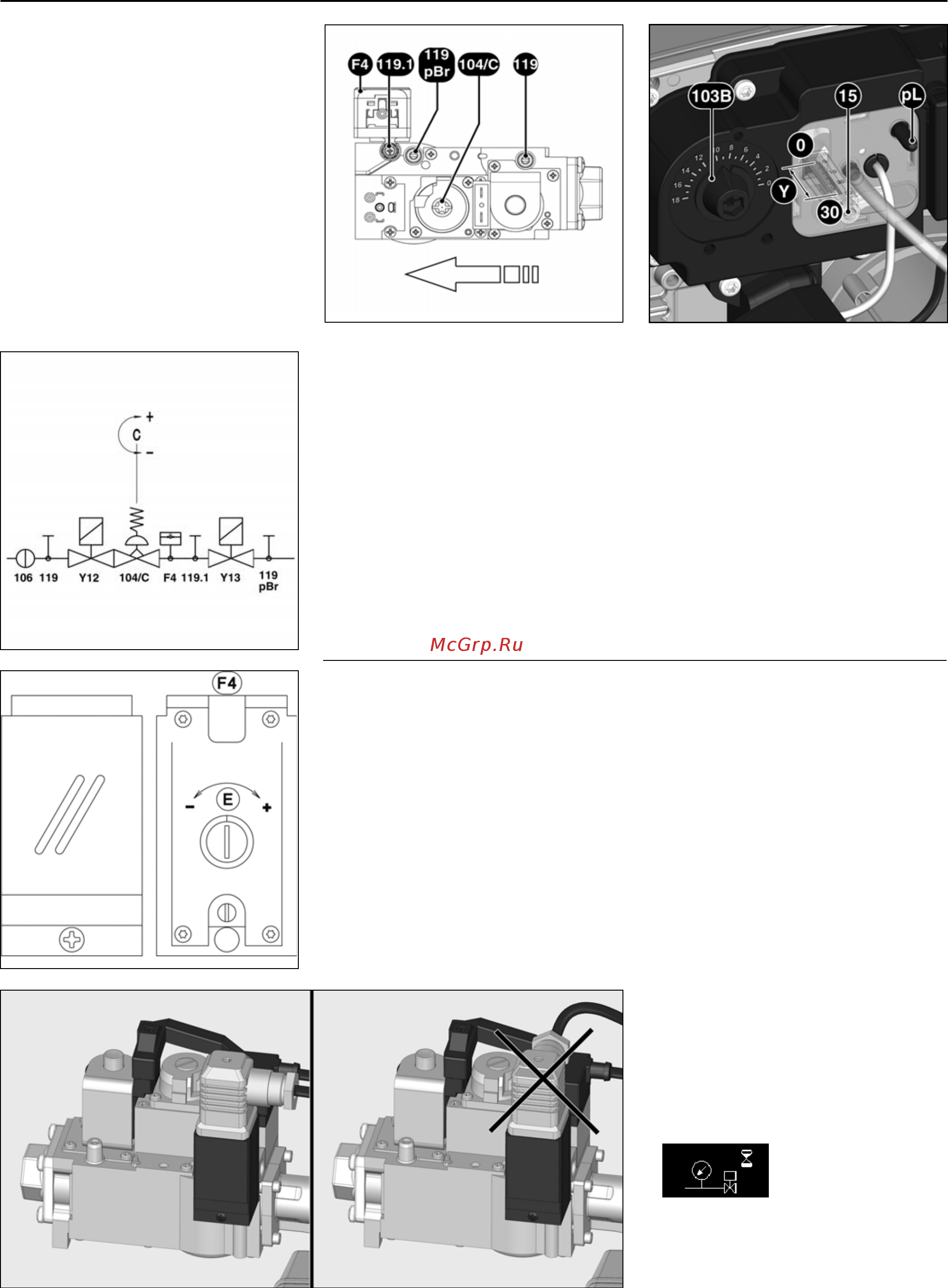

11/2008 - Art. Nr. 4200 1015 2600A22
Ввод в эксплуатацию
Предварительные проверки NC4, NC6
Важно!
Все замеры давления
осуществляются с помощью
манометров высокого класса
точности.
Регулятор давления 104/C
Все заводские регулировки мощности
при поставке горелки могут быть
отрегулированы на другие значения.
При случайном изменении значения,
действуйте следующим образом:
Регулировка
• Снимите заглушку с винта C.
• Поворачивайте винт отверткой.
Полный ход винта составляет 10
оборотов.
Внимание, крайнее положение
отсутствует!
• Установите в точке 119 pBr
значение давления для состояния
поставки, равное 35 даПа.
Для увеличения давления:
• Поверните винт C по часовой
стрелке (+) и обратно.
• Один оборот изменяет давление
примерно на 60 даПа.
• Выполните регулировку в
соответствии с требуемой
мощностью (см. таблицу).
• Проверьте герметичность в точках
119 и 119 pBr.
106 Решетка
119 Датчики давления
F4 Реле давления
Y12 Предохранительный клапан
Y13 Главный клапан
104/C Регулятор давления
Реле давления газа F4
Назначение:
- Контроль минимального давления
подачи газа:
Заводская регулировка
обеспечивает запуск горелки.
В случае нарушения регулировки:
• Снимите крышку.
Для увеличения первоначального
давления:
• Поверните винт
E
по часовой стрелке (+),
для уменьшения - в обратную сторону.
- Проверка герметичности:
Соединенное с блоком управления и
безопасности реле давления газа,
установленное между предохранительным
клапаном и главным клапаном, позволяет
проверить герметичность газовой рампы.
(см. цикл блока p 24)
1
2
Электроподключение
Внимание, если разъем серого
цвета на реле давления газа
установлен неправильно (фиг. 2),
горелка выключится в
предохранительном режиме и
выдаст сообщение о неисправности
«Ожидание давления газа».
