Ввод в эксплуатацию
Предварительные проверки
Устройства горения

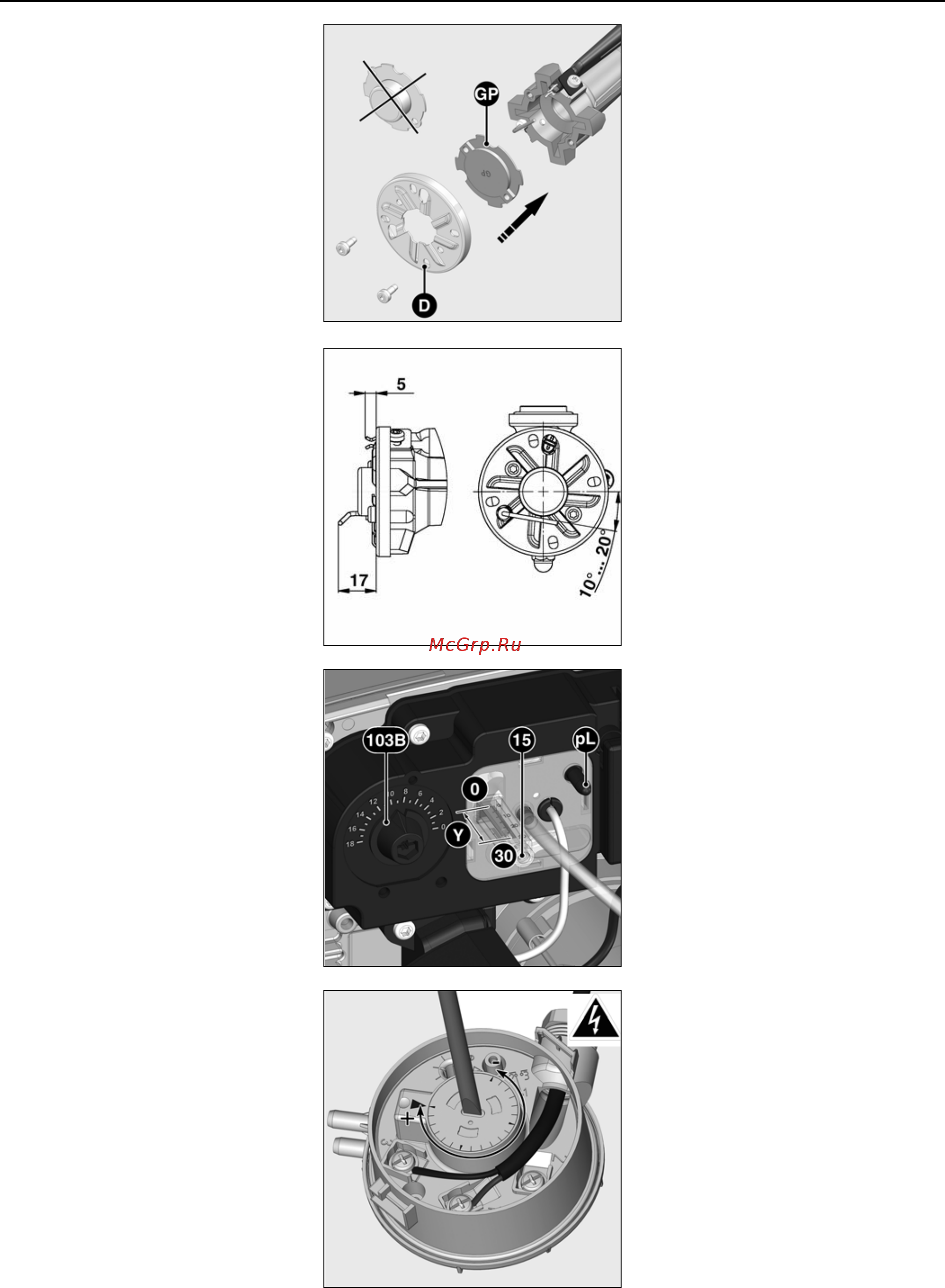

Регулировка устройств горения:
• Отверните на пять оборотов четыре
винта 5 на плате.
• Освободите плату и потяните ее на
себя до полного извлечения.
• Подвесьте плату на устройство
крепления 7.
• Полностью отверните по часовой
стрелке контргайку на газовой
линии.
• Полностью разблокируйте против
часовой стрелки болт со сферической
головкой
E
.
• Выньте устройства горения
• Убедитесь в правильном положении
запального электрода, а также
электрода датчика ионизации (см.
чертеж).
Для использования пропана
необходимо (см. стр. 5):
- установить на дефлектор заглушку
GP хранящуюся на плате.
- заменить диафрагму F
металлического цвета на диафрагму
черного цвета (только для NC4)
• Установите детали в порядке,
обратном снятию.
• Убедитесь
в наличии и правильном
положении уплотнительного кольца
J2.
• Обязательно проверьте
герметичность.
Приточный воздух
Выберите размер отверстия заслонки
подачи воздуха (103 B) от 0 до 18 с
учетом регулировок, представленных
в таблице.
+ воздух = – CO
2
и обратно,
без образования CO.
Вторичный воздух
Отметка Y показывает количество
воздуха между дефлектором и
наконечником горелки. Эта
регулировка осуществляется винтом
15. Показания считываются по шкале
от 0 до 35, нанесенной на цилиндр.
При увеличении этого значения
(против часовой стрелки):
- выброс CO
2
уменьшается и
наоборот,
- номинальный объем подачи
уменьшается и наоборот,
- розжиг становится более “жестким” и
наоборот.
Ответственность за запуск горелки и
всей отопительной установки в целом
лежит на установщике или его
представителе. Только эти лица
являются гарантами полного
соответствия установки правилам
эксплуатации и действующим нормам.
Перед монтажом горелки проверьте
наличие у установщика “разрешения
на проведение работ с установками,
работающими на газе (горючем
топливе)” , выданное
уполномоченным органом или
дилером компании-производителя.
Перед запуском установщик должен
проверить устройство на
герметичность, а также произвести
продувку газопровода на участке
выше ручного четвертьоборотного
клапана.
Предварительные проверки
• Проверьте:
- фактическое напряжение сети и
сравните его с предписанным
значением,
- полярность фазы и нейтрали,
- разность потенциалов между
нейтралью и землей.
• Выключите электропитание.
• Убедитесь в
отсутствии напряжения
• Закройте топливный клапан.
• Изучите инструкции производителя
по обслуживанию и регулировкам
котла.
• Проверьте:
- соответствие типа газа и рабочего
давления типу горелки.
- работоспособность
системы подачи воздуха к горелке
и дымохода, а также их
соответствие мощности горелки и
типу топлива.
- работу регулятора тяги на
дымоходе.
Проверка внешней герметичности
• Присоедините манометр
к верхнему
датчику давления 119 на клапане.
• Откройте ручной четвертьоборотный
клапан.
• Проверьте давление подачи газа.
• Проверьте внешнюю герметичность
подсоединений к газовой рампе с
помощью специально
предназначенного для этого
пенообразующего материала.
• Утечек не должно быть.
• Произведите, если необходимо,
продувку газопровода на участке
после ручного четвертьоборотного
клапана.
• Закройте продувочное
отверстие, а
также ручной четвертьоборотный
клапан.
Реле давления воздуха F6
Реле давления предварительно
отрегулировано на заводе на 10 даПа.
Это значение обеспечивает запуск
горелки во всех случаях. Винтом
осуществляются регулировка после
подтверждения подачи и проверок
процесса горения.
