11/2008 - Art. Nr. 4200 1015 2600A 29

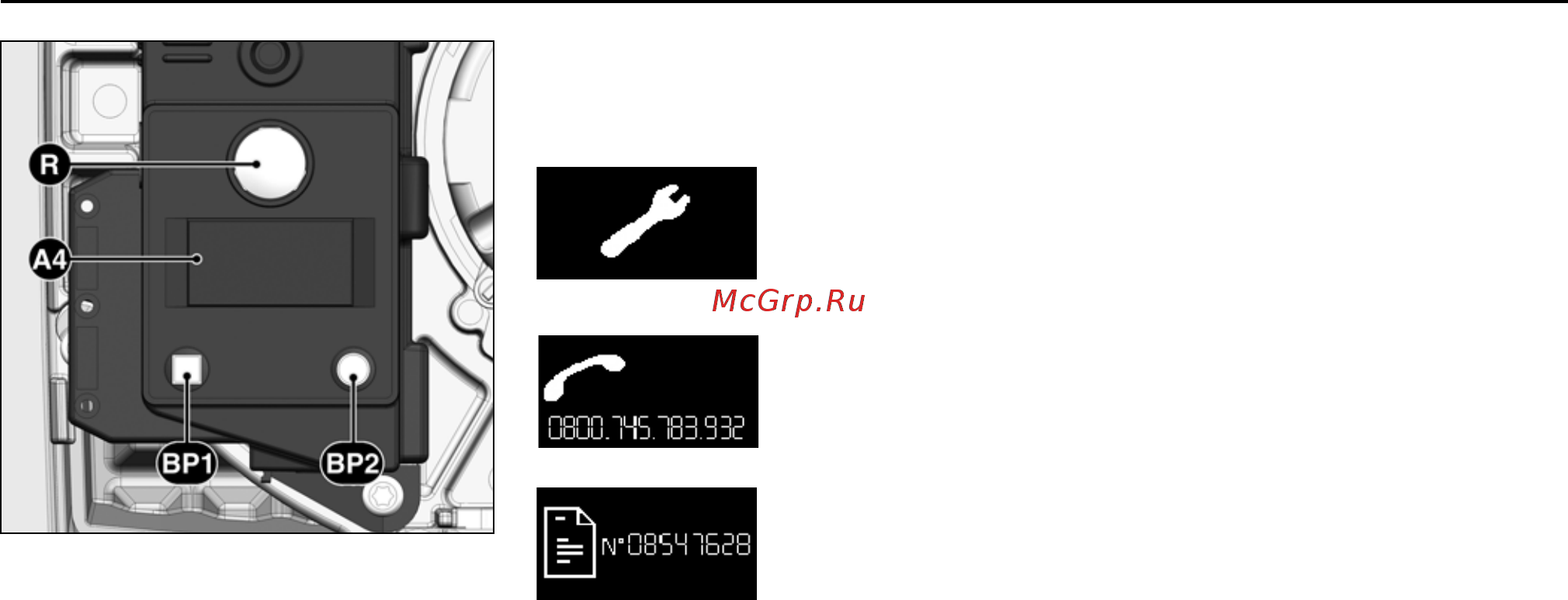

Техническое обслуживание
Указатель периодичности технического обслуживания
После некоторого времени работы
может появиться следующая
информация:
Это означает, что
необходимо
выполнить
техническое
обслуживание с
привлечением
специалиста.
Если установщик
зарегистрировал
свой
номер телефона, то
он придет по вызову,
а также номер
подписанного
контракта на
техобслуживание
(доступен в меню
неисправностей).
Для изменения номера телефона
• Войдите в меню неисправностей
путем нажатия кнопки BP1, затем
повторными нажатиями этой кнопки
найдите нужную пиктограмму.
• Чтобы войти в режим изменения
пиктограммы, нажмите на кнопку
BP2: мигает первая цифра.
• Ступенчато увеличивайте ее
значение (от 0 до 9)
последовательными нажатиями на
кнопку BP1.
• Подтвердите выбор нажатием на
кнопку
BP2.
• Повторите операцию для всех цифр
до последней.
После подтверждения последней
цифры полная пиктограмма
высвечивается в течении 5 с., затем
блок возвращается к рабочему экрану.
В течение 5 с. нажатие на кнопку
BP1
позволяет перейти к следующему
экрану:
Для изменения номера контракта
• Войдите в меню неисправностей
путем нажатия кнопки BP1, затем
повторными нажатиями этой кнопки
найдите пиктограмму "№ контракта".
• Чтобы войти в режим изменения
пиктограммы, нажмите на кнопку
BP2: мигает первая цифра.
• Ступенчато увеличивайте ее
значение (от 0 до 9)
последовательными нажатиями на
кнопку BP1.
• Подтвердите выбор нажатием на
кнопку BP2.
• Повторите операцию для всех цифр
до последней.
После подтверждения последней
цифры полная пиктограмма
высвечивается в течении 5 с., затем
блок возвращается к рабочему экрану.
