11/2008 - Art. Nr. 4200 1015 2600A 25
Ввод в эксплуатацию

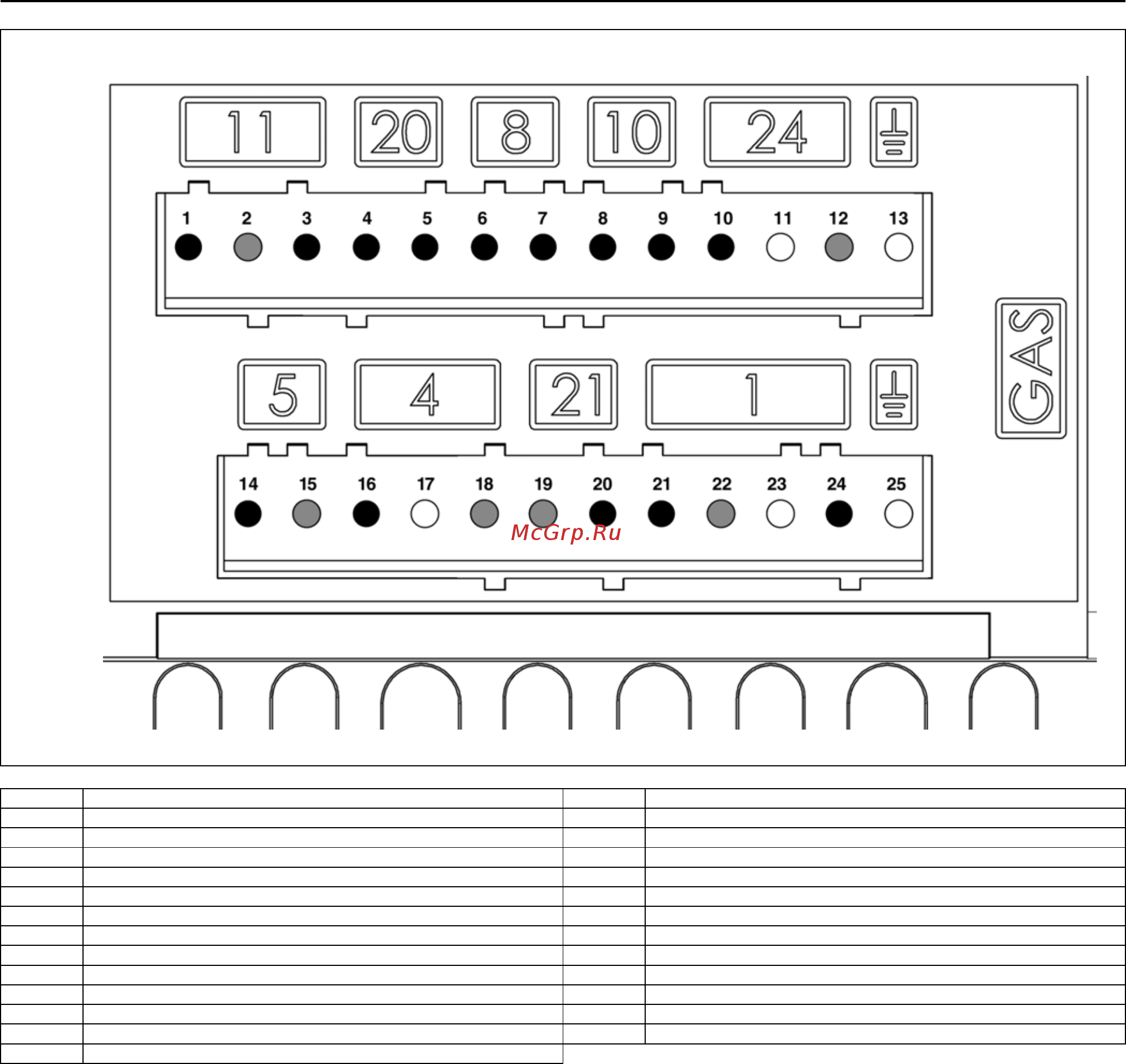

Блок управления и безопасности
Вывод
№
разъема
Дистанционна
я
Земл
Подогреватель
топливопровода
Обнаружение
Электропитание L1
Вывод
№
разъема
Дистанционная
разблокировка
Земля
Обнаружение
пламени
Электропитание 230 В
№
разъема
Вывод
Земля
Сигнал
неисправности
Реле давления
воздуха
Устройство розжига
Мощность
электродвигателя
вентилятора
Газовый клапан
Реле
давления газа
Вывод Описание Вывод Описание
1 Сигнал пламени 14 Фаза устройства розжига
2 Нейтраль 15 Нейтраль
3 Фаза 16 Фаза двигателя вентилятора
4 Сигнал дистанционной разблокировки 17 Земля
5 Фаза 18 Нейтраль
6 Фаза 19 Нейтраль
7 Сигнал реле давления газа 20 Фаза сигнала неисправности
8 Сигнал реле давления воздуха 21 L1 электромагнитного клапана со стороны сети
9 Фаза 22 Нейтраль
10 Фаза 23 Земля
11 Земля 24 L2 электромагнитного клапана со стороны горелки
12 Нейтраль 25 Заземление устройства розжига
13 Земля
