Cuenod NC 9 GX 107/8 [9/15] Ввод в эксплуатацию
![Cuenod NC 9 GX 107/8 [9/15] Ввод в эксплуатацию](/views2/1435254/page9/bg9.png)
11/2008 - Art. Nr. 4200 1015 2600A 23
Ввод в эксплуатацию

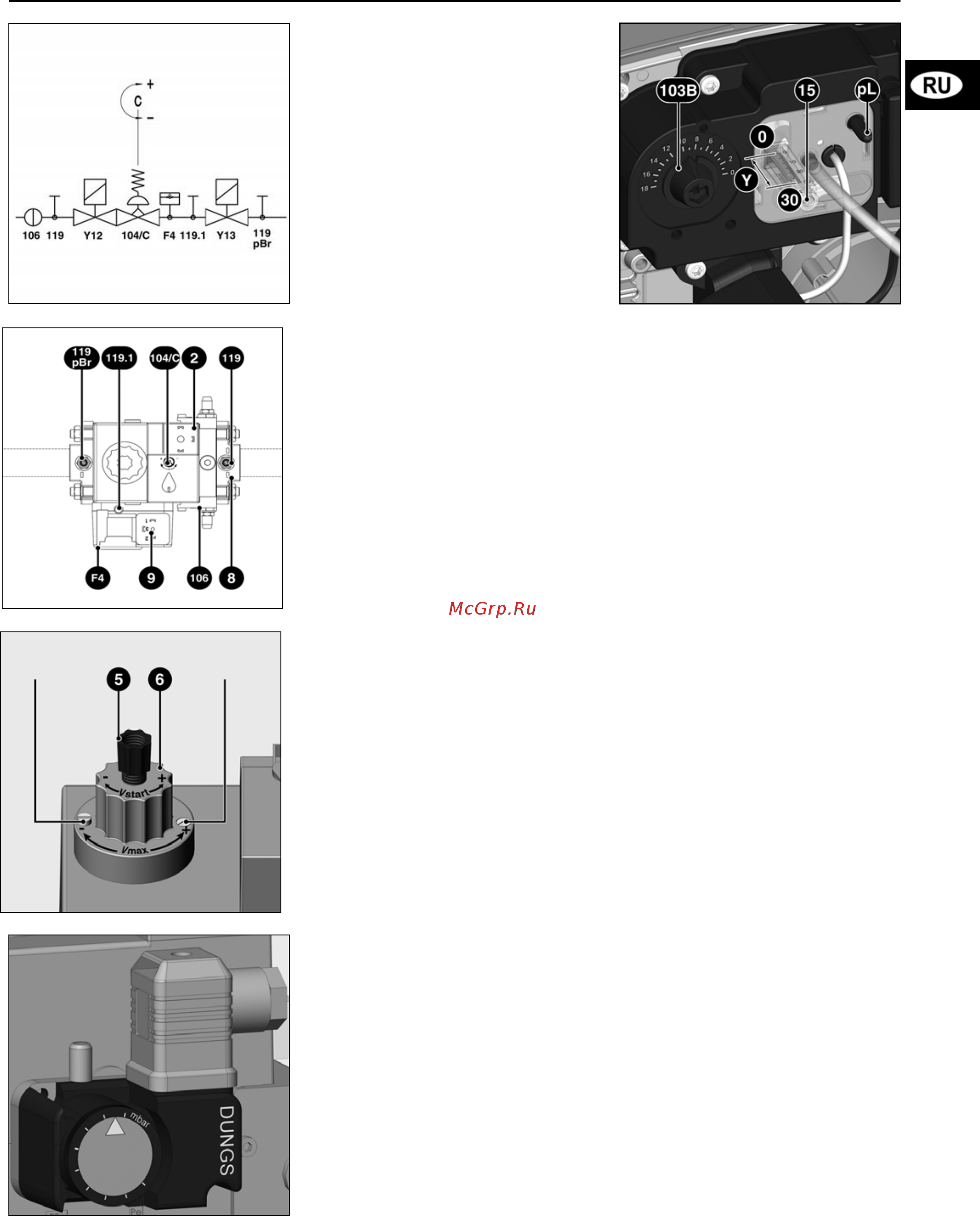

Предварительные проверки NC9
блокировоч
ный винт
окрашенный винт
106 Фильтр
119 Датчики давления
F4 Реле давления
Y12 Предохранительный клапан
Y13 Клапан номинальной работы
104 Регулятор давления
Реле давления газа F4
Назначение:
- Контроль минимального давления
подачи газа.
Заводская регулировка
обеспечивает запуск горелки.
В случае нарушения регулировки:
• Снимите прозрачную крышку.
Устройство имеет указатель и
подвижный диск со шкалой.
• Отрегулируйте реле давления по
шкале диска.
- Проверка
герметичности
Соединенное с блоком управления и
безопасности реле давления газа,
установленное между
предохранительным клапаном и
главным клапаном, позволяет
проверить герметичность газовой
рампы. (см. цикл блока p 24)
Важно!
Все замеры давления
осуществляются с помощью
манометров высокого класса
точности.
Общая процедура регулировки
Оставьте главный клапан
максимально открытым.
• Отрегулируйте подачу, воздействуя
только на регулятор.
• Отрегулируйте плавность
нарастания подачи в режиме
розжига и 1-
ой
ступени.
Настройка регулятора:
Положение винта определяет
давление в точке 119pBr, а его
полный ход составляет 78 оборотов.
• Проверьте давление на
многоблочном клапане в точке
119pBr (M4) или за регулятором с
помощью штуцера Ø 9 мм. При
повороте винта на 4 оборота по
часовой стрелке (по стрелке + )
давление возрастает на 1 мбар и
наоборот.
Установленное давление
обеспечивает нужную подачу.
В дальнейшем не изменяйте
настройку регулятора.
Регулировка плавности
нарастания подачи
Эта система гидравлического
тормоза воздействует на подачу в
режиме розжига и 1
ой
ступени.
• Отверните пластмассовую пробку 5.
• Переверните ее и используйте как
ключ. Полный ход винта,
регулирующего плавность
нарастания подачи, составляет 3
оборота.
• При повороте винта по часовой
стрелке (по стрелке -) плавность
увеличивается и наоборот.
Особый случай
Регулировка номинальной подачи
Эта операция необходима только в
случае, когда считываемое значение
подачи при давлении регулятора
4
мбар оказывается слишком большим.
Действуйте в следующем порядке:
• Ослабьте затяжку блокировочного
винта, не трогая окрашенный винт с
противоположной стороны. Пробка
6 имеет полный ход в 4,5 оборота.
• При повороте по часовой стрелке
(по стрелке -) подача уменьшается
и наоборот.
Может потребоваться корректировка
давления.
• Затяните блокировочный винт.
