07/2006 - Art. Nr. 13 021 905A10

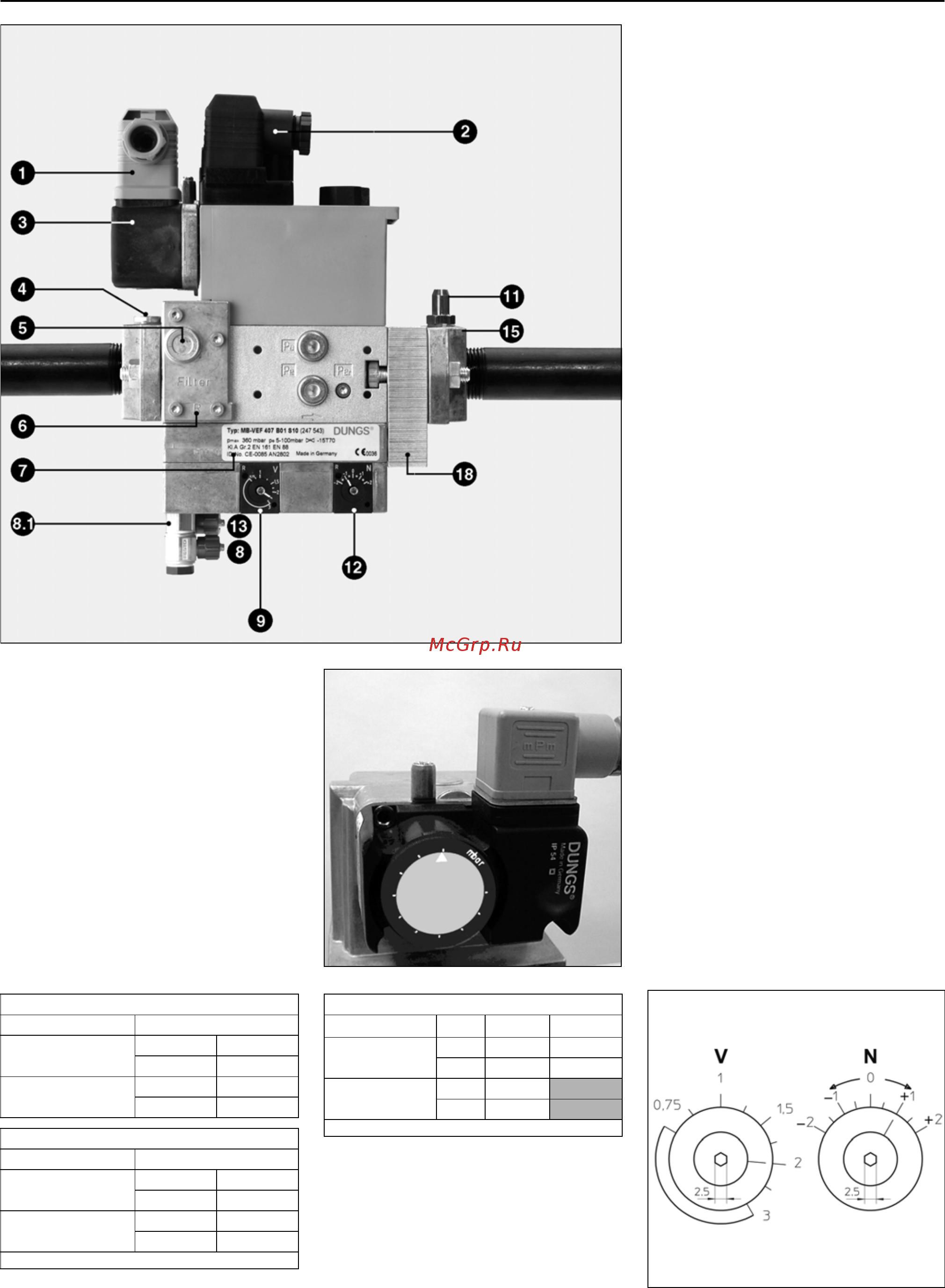

1 Электроподключение
регулятора (DIN 43650)
2 Электроподключение
электроклапана (DIN 43650)
3 Регулятор
4 Входной фланец
5 Замер давления на входе G 1/8,
перед фильтром
6 Фильтр под крышкой
7 Паспортный щиток
8 Подключение G 1/8 для
давления воздуха
pL
8.1 При необходимости установите
насадку диаметром 0,4 мм
между
pL
и клапаном.
9 Регулировочный винт
соотношения газ/воздух (
V
)
11 Замер давления на выходе
12 Регулировочный клапан
избыточного воздуха (
N
)
13 Подключение G 1/8 для
давления камеры сгорания
pF
15 Выходной фланец
18 Импульсный фланец
Клапан MB VEF...
Клапан MB VEF... - это устройство,
включающее в себя: фильтр,
настраиваемый регулятор,
ненастраиваемый
предохранительный клапан быстрого
открытия и закрытия, основной
клапан для регулирования
пропорции, позволяющий
поддерживать нужный состав смеси
(соотношение газа и воздуха).
Быстрое закрытие.
Регулятор учитывает также давление
pF
в камере сгорания.
Заводская регулировка клапана
указана в таблице.
NC12 GX 507/8
Газ: давление Клапан 407
G20: 20
G25: 25
V2,5
N-1
G20: 300
G25: 300
V2,5
N-1
NC16 GX 507/8
Газ: давление Клапан 407
G20: 20
G25: 25
V1,5
N-0,5
G20: 300
G25: 300
V1,5
N0
Жирным шрифтом: заводской комплект
NC21 GX 507/8
Газ: давление VEF
407 412
G20: 20
G25: 25
V1,5 2,5
N-0,5 -2
G20: 300
G25: 300
V2,5
N0
Жирным шрифтом: заводской комплект
Настройка
газового регулятора
• Снимите прозрачную крышку.
Устройство содержит указательx и
градуированный подвижный диск.
• Предварительно установите
минимальное значение на
градуированном диске.
Регулировка горелки
горелка не включается.
• Для обоих винтов используйте
шестигранный ключ 2,5 мм:
- Винт
V
регулирует соотношение
газ/воздух.
- С помощью винта
N
возможно
свести расход воздуха к
минимуму.
Пуск
Описание и регулировки
