07/2006 - Art. Nr. 13 021 905A 9

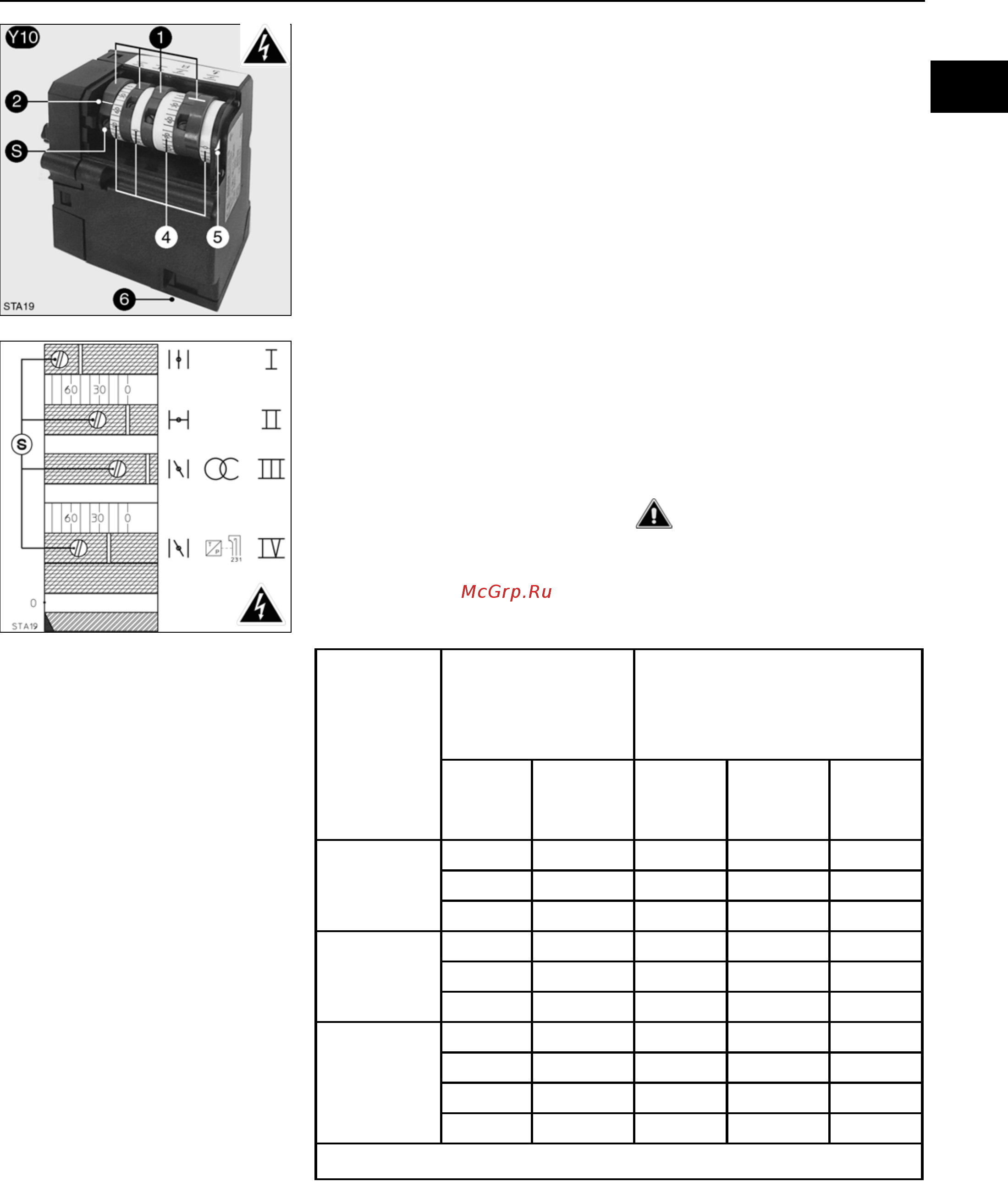

Серводвигатель Y10
1 Четыре регулировочных
кулачка красного цвета
2 Отметка положения кулачков по
отношению к градуированным
цилиндрам 4
S Винт регулировки кулачков
4 Три нерегулируемых
градуированных цилиндра с
делениями от 0 до 160°
5 Индекс положения воздушной
заслонки
6 Съемный электрический
разъем.
Регулировки
• Снимите крышку.
• Установите на ноль барабан
кулачков.
• Выполните предварительную
регулировку кулачков в
соответствии с мощностью котла и
значениями, указанными в
следующей таблице.
Для этого:
• Для регулировки кулачков
используйте винт
S
. Угловое
положение отображается напротив
отметки, имеющейся на каждом из
кулачков.
Пуск
Описание и регулировки
Первичный воздух
Функция кулачков
Кулачок Работа
I Номинальный расход
воздуха.
II Прекращение подачи
воздуха при останове (0°).
III Расход воздуха для
розжига.
IV Минимальный расход.
(2 связанных кулачка)
• Положение кулачка в
градусах может быть
больше или меньше
положения кулачка
III
,
но обязательно меньше
положения кулачка
I
.
RU
Розж
.
Номин
.
Кулач.
III
Кулач
.
IV
Кулач
.
I
40 80 30 10 40
55 110 30 20 90
60 120 30 20 90
60 110 30 15*/20** 40
70 140 30 20 70
80 160 30 20 90
80 150 30 20*/25** 60
90 170 30 25 90
90 180 30 25 80
110210303090
* : для p=300 мбар; ** : для p=20 мбар
NC12
NC16
NC21
Мощность
горелки
кВт
Регулировка
кулачков
в
градусах
Горелки
