Cuenod NC 21 GX 507/8 T2 [3/20] Общие сведения
![Cuenod NC 21 GX 507/8 T2 [3/20] Общие сведения](/views2/1435303/page3/bg3.png)
07/2006 - Art. Nr. 13 021 905A 3
Общие сведения
Описание горелки
Комплект поставки

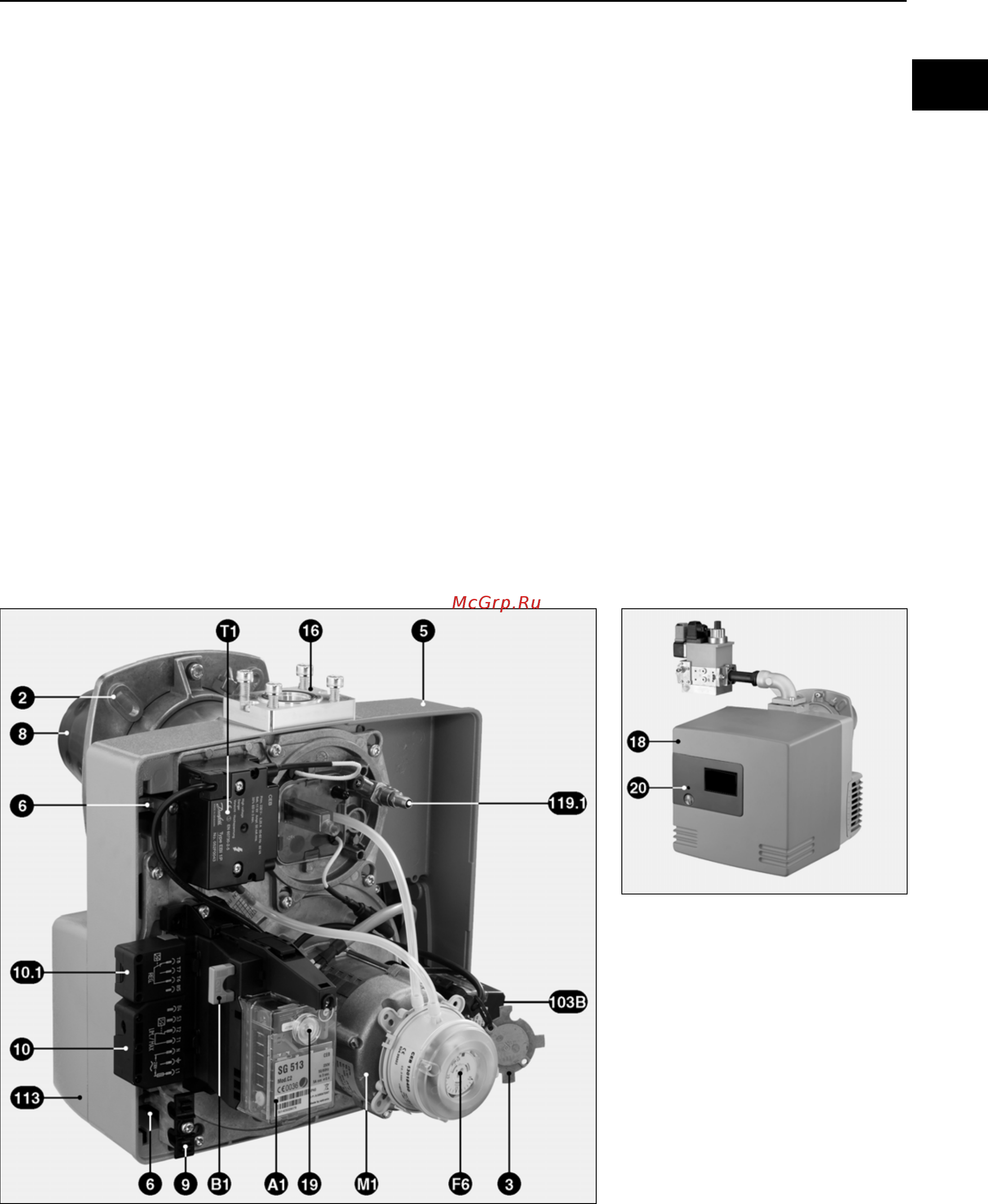

Горелка в сборе
Описание горелки
Моноблочные газовые горелки NC12,
NC16 и NC21 с системой AGP
(система пропорционального
распределения воздуха и газа) -
двухступенчатые вентиляторные
прогрессивные или модуляционные
установки с низким выбросом
загрязняющих веществ (низкий
уровень NO
x
).
Горелки работают на любом
указанном топливе при условии
соблюдения действующих норм и в
соответствии с рабочим давлением.
Следует учитывать, что теплота
сгорания этих газов может
изменяться (см. технические
характеристики).
Горелки предназначены для работы с
котлами, произведенными в
соответствии со стандартом
EN 303.1.
Горелки выпускаются с двумя
головками разной длины (T1-T2).
Блок управления и
безопасности не
предусмотрен для постоянной
работы (не более 24 часов
непрерывного использования).
Комплект поставки
Горелка вместе с чехлом упакована в
ящик массой 25 кг; в комплект входят:
- упаковка с набором крепежа:
- соединительный фланец,
- лицевая прокладка,
- упаковка с болтами.
- пакет с документами:
- руководство по эксплуатации,
- электрическая и гидравлическая
схемы,
- щиток
нагревательного прибора,
- гарантийный сертификат,
- Газовая рампа со встроенным в
клапан фильтром (+FI).
Привод воздушной заслонки
Y10 Серводвигатель
A1 Блок управления и безопасности
B1 Измерительный мост
F6 Воздушный регулятор
M1 Вентиляционный двигатель
T1 Трансформатор розжига
2 Соединительный фланец горелки
3 Заглушка для пропана
5 Корпус (спираль снизу)
6 Устройство крепления платы
8 Наконечник
9 Кабельные зажимы: электрические для
газовой рампы
Электроподключение к котлу:
10 семиполярный разъем
10.1 четырехполярный разъем (термостат)
16 Соединительный фланец газовой рампы
18 Чехол
19 Кнопка
(световое отображение кодов
неисправностей),
повторный пуск или остановка блока
управления и безопасности.
20 Винт крепления крышки (Tx25)
113 Воздушная камера
119.1 Отбор давления воздуха pL
RU
