Cuenod NC 21 GX 507/8 T2 [7/20] Проверки и настройки устройства горения вторичный воздух

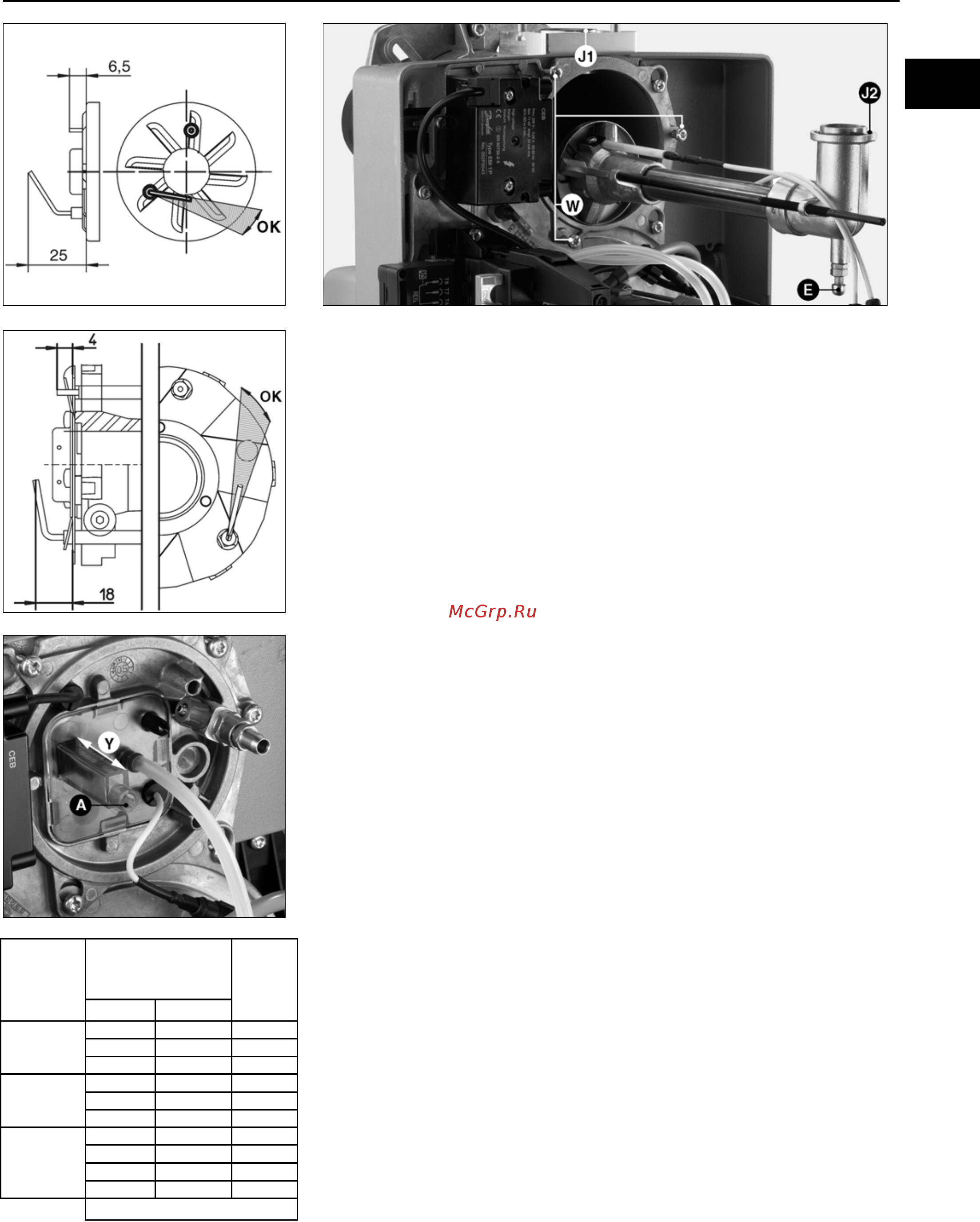

![Cuenod NC 21 GX 507/8 T2 [7/20] Проверки и настройки устройства горения вторичный воздух](/views2/1435303/page7/bg7.png)
07/2006 - Art. Nr. 13 021 905A 7
Пуск
Проверки и настройки
Устройства горения, вторичный воздух
Проверка и настройки органов
горения
Заводская настройка - природный газ.
• В соответствии с рисунками
проверьте положение запальных
электродов и ионизационных
зондов.
• Во время монтажа убедитесь в
наличии и правильном положении
уплотнительной прокладки
J2
.
• Отверните шаровой винт
E
(по часовой стрелке), чтобы
установить головку.
• Установите провода на их место на
крышке.
• Закрепите крышку (3 винта
W
).
• Протяните провод с разъемом к
трансформатору.
• На крышке подключите
иниозационный кабель кабельной
коробки.
• Проверьте герметичность.
Вторичный воздух
Это поток воздуха, проходящий
между сечением дефлектора и
наконечником.
Положение дефлектора (расстояние
Y
) измеряется с помощью линейки с
делениями от 0 до 35 мм.
Максимальный поток вторичного
воздуха соответствует отметке 35,
минимальный - 0.
В зависимости от:
- необходимой мощности,
- качества горения
- (удар, вибрация, шум, задержки ),
- топливного режима,
возможно изменять расход
вторичного воздуха.
Регулировка
Демонтаж горелки не требуется.
Регулировка производится во время
работы или после остановки горелки
в соответствии с приведенными ниже
указаниями.
Уменьшая расстояние
Y
(по часовой
стрелке), Вы увеличиваете
содержание CO
2
, и наоборот.
Поверните винт
A
в нужном
направлении.
NC12
NC16/NC21
RU
Розж иг Номин
.
40
80 10
55
110 15
60
120 15
60
110 5
70
140 10
80
160 15
80
150 20
90
170 25/35(*)
90
180 35
110
210 35
Горелки
AGP
NC12
NC16
NC21
Мощность
горелки
кВт
Расст
.
Y
мм
(*)
: MBVEF407 S10
