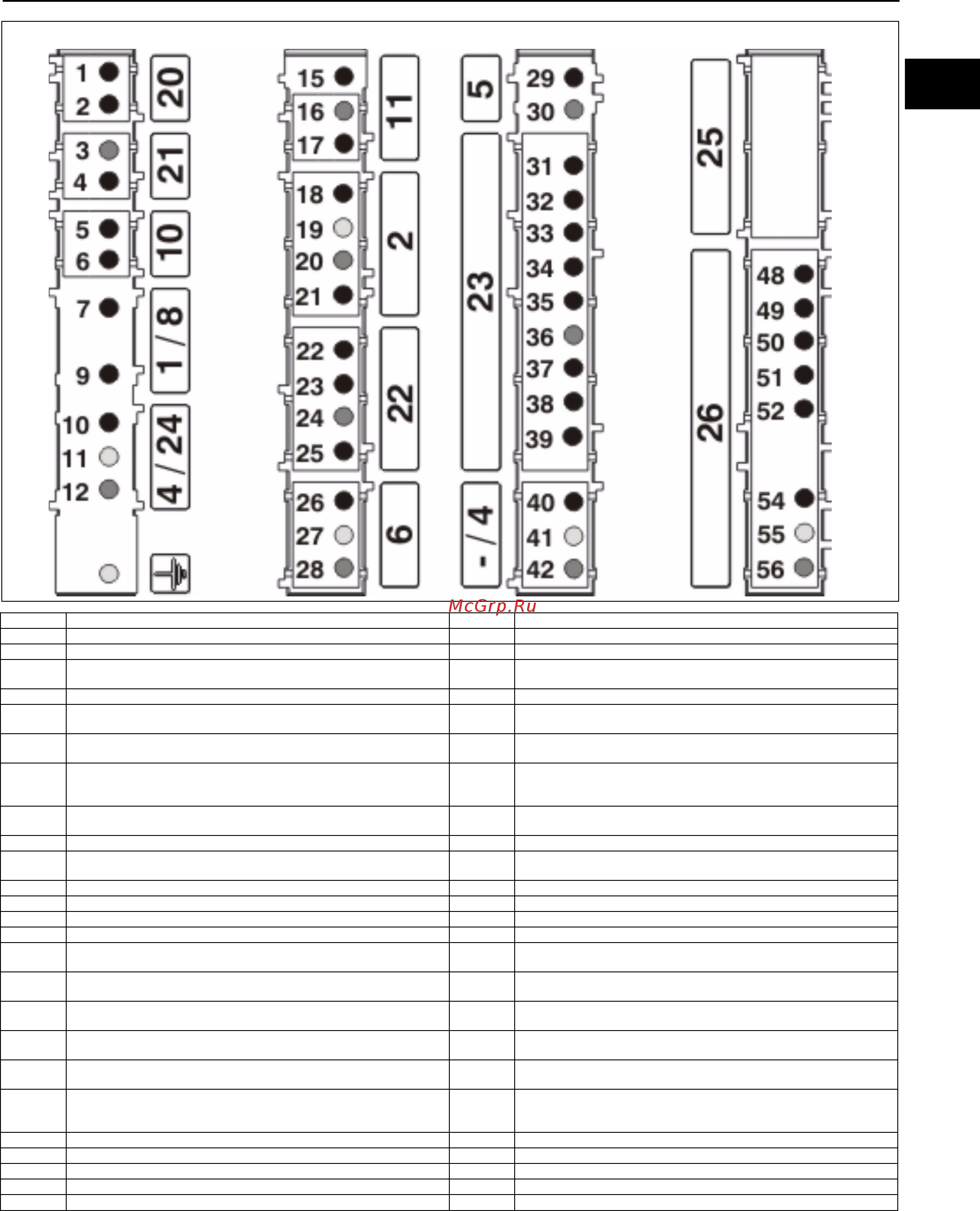

Cuenod NC 21 GX 507/8 T2 [13/20] Кабельная коробка для подключения различных
![Cuenod NC 21 GX 507/8 T2 [13/20] Кабельная коробка для подключения различных](/views2/1435303/page13/bgd.png)
07/2006 - Art. Nr. 13 021 905A 13
Клемма
Штекер №
Клемма Штекер №
Штекер №
Клемма
Штекер №Клемма
Двигатель
горелки
Газовый
регулятор
Воздушный
регулятор
Сигнальная
лампа
неисправно
сти
Дистанционная
перезагрузка
Электропитание L1 Счетчик часов Контроль пламениКлапан
Постоянная вентиляция РозжигСерводвигатель
Регулятор
Клемма Назначение Клемма Назначение
1 Клемма A блока 29 Клемма 3 блока
2 Клемма 9 блока 30 Нейтраль
3 Нейтраль 31 Клемма T7 на 4-полюсном разъеме Wieland
(клемма 1 разъема серводвигателя)
4 Клемма B блока 32 Клемма C блока (клемма 2 разъема серводвигателя)
5 Клемма 4 блока 33 Клемма T1 на 7-полюсном разъеме Wieland
(клемма 3 разъема серводвигателя)
6 Клемма 7 блока 34 Клемма B5 на четырехполюсном разъеме Wieland и
клемма 4 разъема серводвигателя и фаза клапана 2
7 Клемма T2 на семиполюсном
разъеме Wieland 35 Клемма B5 на семиполюсном разъеме Wieland
(клемма 5 разъема серводвигателя) и фаза клапана 1
(клемма 5 блока)
9 Клемма 9 блока через шунт (или температурный
регулятор) с регулятором
36 Нейтраль (клемма 6 штекера серводвигателя)
10 Клемма 4 блока 38 Клемма 4 блока (клемма 8 штекера серводвигателя)
11 Земля 39 Клемма T8 на четырехполюсном разъеме Wieland
(клемма 9 разъема серводвигателя)
12 Нейтраль 40 Фаза
15 Клемма 2 блока 41 Земля
16 Нейтраль
(клемма 8 блока)42Нейтраль
17 Клемма 9 блока 48 Клемма T8 на 4-полюсном разъеме Wieland
18 Клемма B5 на четырехполюсном разъеме Wieland и
клемма 4 штекера серводвигателя (полная нагрузка)
49 Клемма T6 на четырехполюсном разъеме Wieland
19 Земля 50 Клемма T7 на четырехполюсном разъеме Wieland
(клемма 1 разъема серводвигателя)
20 Нейтраль 51 Клемма T2 на семиполюсном разъеме Wieland газового
регулятора
21 Клемма 5 блока и клемма B4 на семиполюсном разъеме
Wieland (частичная нагрузка)
52 Клемма 9 блока
22 Клемма 5 блока и клемма B4 на семиполюсном разъеме
Wieland (счетчик частичной нагрузки)
54 Фаза
23 Клемма B5 на четырехполюсном разъеме Wieland и
клемма 4 штекера серводвигателя (счетчик полной
нагрузки)
55 Земля
24 Нейтраль 56 Нейтраль
25 Фаза
26 Фаза
27 Земля
28 Нейтраль
Пуск
Кабельная коробка для подключения различных
