07/2006 - Art. Nr. 13 021 905A6
Пуск
Предварительные проверки/герметичность
Регулировка воздушного регулятора
Ответственность за запуск горелки и
всей отопительной установки в целом
лежит на установщике или его
представителе. Только эти лица
являются гарантами полного
соответствия установки правилам
эксплуатации и действующим
нормам.
Перед монтажом установки
проверьте наличие у установщика
разрешения на работы с
устройствами на газовом топливе,
выданного уполномоченным органом
или дилером компании-
производителя
. Перед запуском
установщик должен проверить
устройство на герметичность, а также
произвести продувку газопровода на
участке выше ручного
четвертьоборотного клапана.
Предварительные проверки
• Проверьте:
- номинальные рабочие значения
напряжения и частоты тока,
затем сравните их с данными,
указанными на информационной
табличке,
- полярность фазы и нейтрали,
- подключение заземленного
провода (предварительно
проверенного),
- отсутствие потенциала между
нейтралью и землей.
• Выключите электропитание.
• Убедитесь в отсутствии напряжения
• Закройте топливный клапан.
• Изучите инструкции производителя
по обслуживанию котла
и его
регулировкам.
• Проверьте:
- котел наполнен водой под
давлением,
- циркулятор(-ы) работает(-ют),
- клапан(-ы) открыт(-ы),
- подача приточного воздуха к
горелке и отвод отработавших
газов осуществляются правильно
и соответствуют рабочей
мощности горелки и типу
топлива,
- наличие, калибровку, настройку
устройств электрической защиты
снаружи горелки
- настройку контура регулирования
котла,
- соответствие типа газа и рабочего
давления типу горелки.
Проверка герметичности
• Подключите манометр выше
газовой рампы.
• Откройте и закройте ручной
четвертьоборотный клапан.
• Проверьте давление подачи
топлива и его стабильность.
• Используя необходимый
инструмент, проверьте
герметичность подсоединений к
газовой рампе, в том числе и
подсоединение внешнего фильтра.
Не должно быть никаких утечек!
• Продуйте газопровод на участке
ниже ручного четвертьоборотного
клапана, при этом обеспечьте
защиту на входе газового клапана.
• Загерметизируйте трубопровод
после продувки.

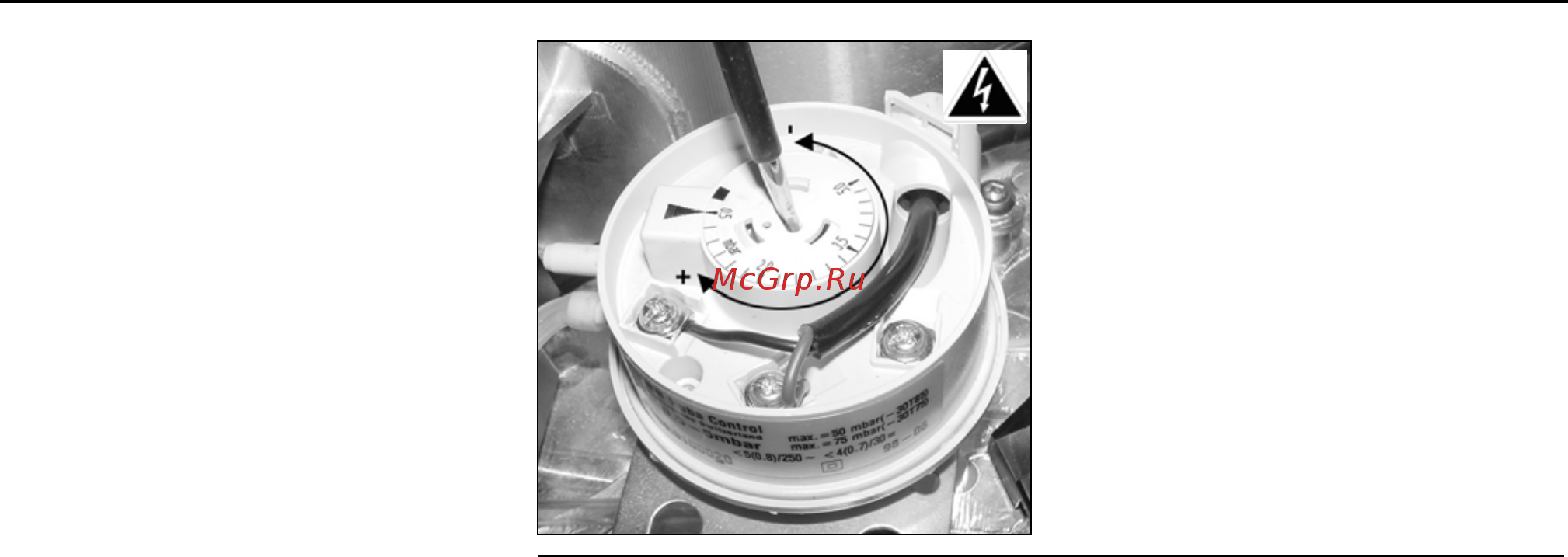

Регулировка воздушного
регулятора
• Проверьте подключение гибкой
трубки датчика давления на плате в
положении "+ регулятор давления".
• Снимите прозрачную крышку.
Устройство содержит указатель x и
градуированный подвижный диск.
• Предварительно установите
минимальное значение на
градуированном диске.
