09/2008 - Art. Nr. 13 021 383A 11

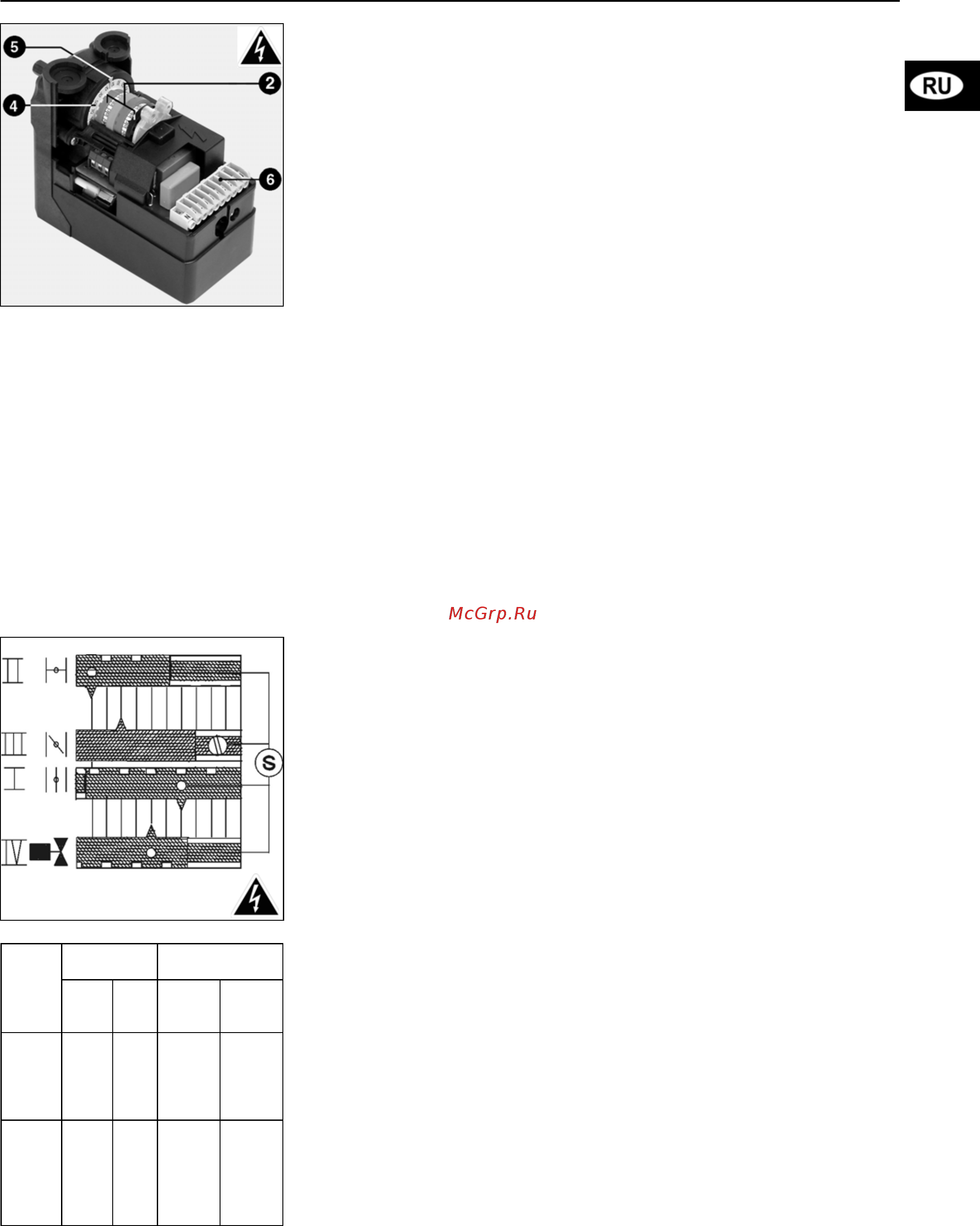

SQN 75.224A26
Пуск
SQN 75.224A26
2 Четыре регулируемые кулачка
4 Диск с делениями для настройки
положения сервопривода
5 Установочный индекс
6 Клеммная колодка
Сервопривод
Сервопривод инициирует открытие
или закрытие воздухозабора горелки
в соответствии с программой блока
защиты и управления или, в
зависимости от оснащения, в
комбинации с регулятором (ПИ или
ПИД).
Он оснащен регулируемыми
кулачками 2, функции которых
позволяют поддерживание
мощности
котла.
При активировании серводвигателя
поворачивается весь барабан с
кулачками.
Шкала с делениями 4 показывает
угловое положение кулачкового
барабана.
По желанию:
Возможен монтаж
рециркуляционного потенциометра.
RУстановка
• Снимите крышку горелки
• Установите кулачки согласно
мощности котла и приведенной
рядом таблице данных.
Для этого:
• Поверните при помощи отвертки
улитку S или используйте
установочные
отверстия. Угловое
положение можно считать по
отметке позиций отдельных
кулачков.
• Соблюдайте соразмерность
угловых положений кулачков.
Функция кулачков
Кулачок Функция
II синий Закрытие во время
останова при 0°
III оранж. Розжиговая и мин.
нагрузка
I красн. Открытие при ном.
нагрузке
IV черный Срабатывание клапана
для газа и жид.топлива
(2-ая ступень)
Кулачок IV устанавливается между
значениями, считанными на кулачке
III
и I.
розжиг
кВт
ном.
кВт
розжиг
кулачок
III
ном.
Кулачок
I
110 170 13 22
120 200 15 25
150 250 20 35
180 300 23 47
210 350 27 55
250 220 15 25
165 250 18 27
180 300 20 28
210 350 23 43
240 400 27 55
270 440 30 55
C28
C34
Установка воз духа
в °
Тип
Мощно сть
горелки
