09/2008 - Art. Nr. 13 021 383A2
Общая информация
Содержание
Гарантия / Безопасность
Содержание
Общая информация
Гарантия / Безопасность................... 2
Основные законодательные нормы.3
Описание горелки, объем поставки .3
Технические данные
Чертеж с размерами ......................... 4
Рабочие поля ..................................... 5
Основные компоненты ...................... 5
Установка
Монтаж ............................................... 6
Подключение газа ............................. 6
Электропитание ................................. 6
Работа на пропане ............................ 7
Подключение жидкого топлива ........ 7
Пуск
Проверка перед пуском /
герметичность.................................... 8
Настройка реле давления воздуха .. 8
Настройки...................................... 9-12
Программа прибора управления.... 13
Розжиг на газе.................................. 14
Настройки и контроль
предохранительных приборов........ 14
Розжиг на жидком топливе ............. 15
Техуход............................................ 16
Устранение помех для газа.......... 17
Устранение помех для жидкого
топлива............................................ 18
Гарантия
Монтаж и пуск должны быть
произведены в соответствии с
принятой в настоящий момент
практикой квалифицированными
техниками; придерживайтесь
актуальных норм, а также
приведенных ниже инструкций.
Изготовитель снимает с себя всякую
ответственность в случае полного
или частичного отклонения
от норм.
Смотрите также:
- гарантийный сертификат,
прилагаемый к горелке;
- общие условия продаж.
Правила безопасности
Горелка предназначена для монтажа
на теплогенераторе,
подсоединенному к дымоходу для
продуктов сгорания в состоянии,
пригодном к эксплуатации.
Ее использование разрешено только
в помещениях с достаточным
притоком свежего воздуха для
правильного сжигания и с
возможностью удаления дымовых
газов.
Размер и конструкция дымохода
должны соответствовать топливу
согласно актуальным нормам и
стандартам. Подача напряжения
(230В перем.ток (+10, -15) % 50Гц
±1%
)
к прибору управления, а также к
размыкающим приборам должна
осуществляться через заземленный
нейтральный провод.
При несоблюдении этого условия в
цепи электропитания горелки должен
быть предусмотрен изолирующий
трансформатор и соответствующая
защита (автоматический
выключатель 30 мА и плавкий
предохранитель).
Должна быть предусмотрена
возможность изолирования горелки
от системы посредством
многополюсного выключате-ля
согласно действующим
стандартам.
Персонал должен работать очень
осторожно во всех случаях, а
особенно избегать прямого контакта с
частями без теплоизоляции и
электрическими контурами.
Берегите электродетали горелки от
попадания на них воды.
При наводнении, пожаре, утечке
топлива или в каких-либо других
опасных ситуациях (запах,
подозрительные шумы и т.д.)
остановите горелку, отключите
основной
источник электроэнергии и
подачу топлива и вызовите
квалифицированного специалиста.
Обязательным условием является
техуход и чистка частей горелки,
дымоходов и патрубков как минимум
раз в год перед стартом горелки.
Изучите действующие нормы.

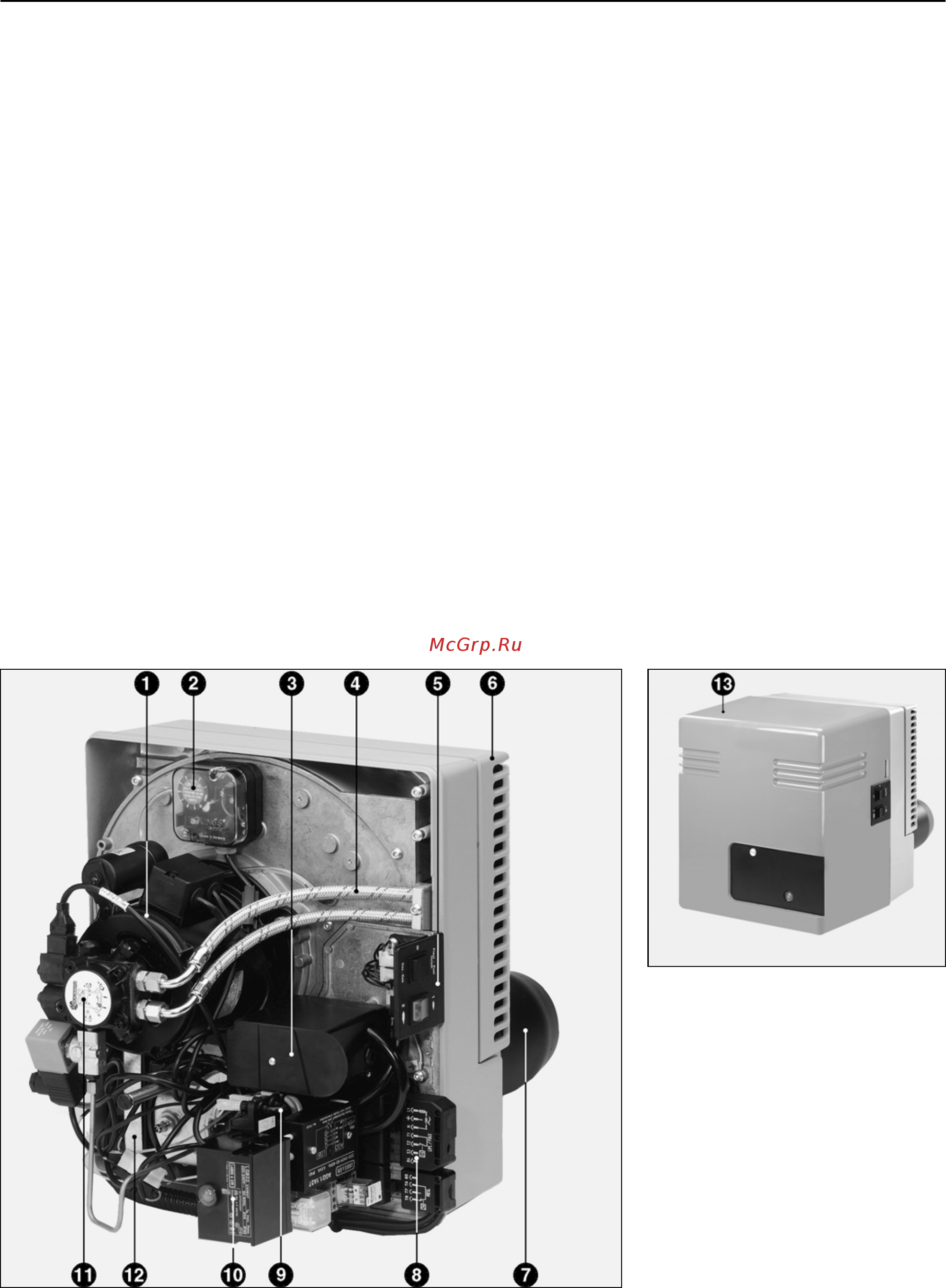

1 Двигатель для вентилятора и
насоса
2 Реле давления воздуха
3 Сервопривод
4 Шланги
5 Панель управления ТС
6 Воздушная коробка
7 Жаровая труба
8 Электроподключение
9 Измерительный мост
10 Прибор управления
11 Насос
12 Трансформатор розжига
13 Крышка
