Cuenod C 28 B 217/8 T1 [4/20] Технические данные
![Cuenod C 28 B 217/8 T1 [4/20] Технические данные](/views2/1436518/page4/bg4.png)
09/2008 - Art. Nr. 13 021 383A4
Технические данные
Клапан FF + F1 minF2 F3
407 Rp 3/4 385 535 220 210
412 Rp 1, 1/4 410 560 230 200

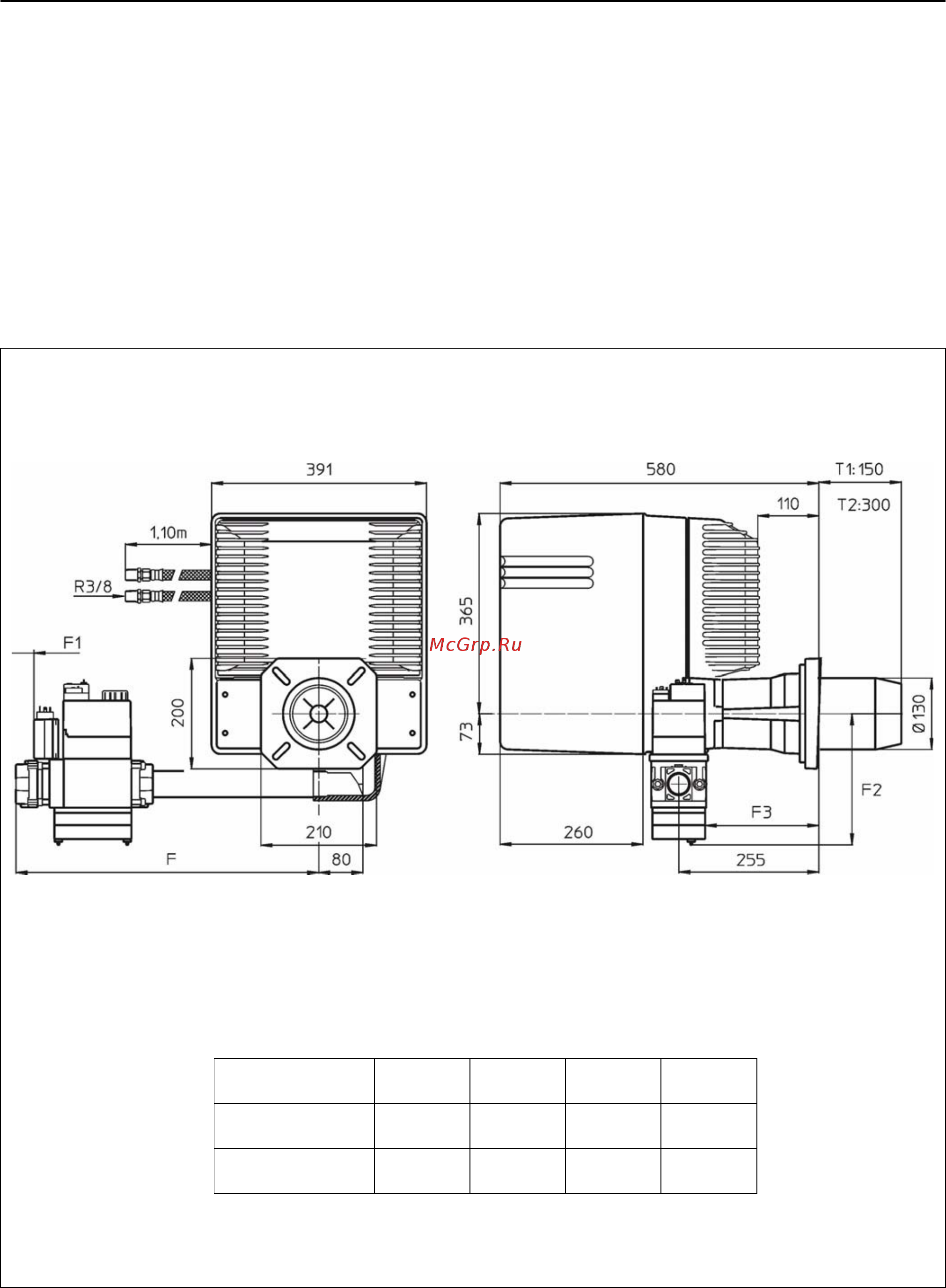

Чертеж и размеры
В целях техухода минимальное
свободное пространство с каждой
стороны горелки должно быть 0,60 м.
Вентиляция котельной
Необходимый объем притока свежего
воздуха должен составлять
1,2 м
3
/кВтч производительности
горелки.
Газорегулирующая арматура
Она монтируется только в
горизонтальном положении справа
или слева.
