09/2008 - Art. Nr. 13 021 383A8
Пуск
Контроль перед пуском / герметичность
Настройка реле давления воздуха
Пуск горелки автоматически означает
пуск всей системы монтажником или
его представителем; лишь они могут
гарантировать соответствие
котельной установки требованиям
утвержденной практики и
действующим нормам.
Монтажник должен иметь
"Сертификат соответствия",
выдаваемый уполномоченным
органом или сетевым управлением.
Прежде всего необходимо проверить
трубопровод на утечки и вывести из
него воздух выше газового шарового
крана.
Контроль перед пуском:
• Проверьте следующее:
- номинальное напряжение и
частоту и сравните их со
значениями на фирменной
табличке,
- полярность меду фазой и
нейтралью
- предварительно испытанное
подсоединение провода
заземления,
- отсутствие потенциала между
нейтралью и землей,
- направление вращения двигателя
• Отсоедините подачу напряжения.
• Убедитесь в том, что тока нет.
• Закройте
топливные клапаны.
• Ознакомьтесь с инструкциями по
эксплуатации от изготовителей
котла и регулятора.
• Проверьте следующее:
- котел наполнен водой,
- циркуляционный насос(ы)
работает,
- смесительный клапан(ы) открыт,
- система подачи свежего воздуха в
котельную и отвода продуктов
сгорания через дымоход
работает правильно, и
соответствует мощности горелки
и горючему,
- наличие, калибровку
и настройку
элктрических предохранителей
за пределами горелки,
- установку цепи регулирования
котла.
Для жидкого топлива
- уровень жидкго топлива в баке,
- наполнение всасывающего
трубопровода,
- положение шлангов: всасывание
и обратка,
- давление подачи горючего макс. 2
бара
- положение защитных клапанов и
фильтра предварительной
очистки.
Для газа
- соответствует ли вид и давление
газа выбранному типу
горелки.
Контроль утечек
Жидкое топливо
• Подключите к насосу манометр и
вакуумметр. Считывание
производится при работе горелки.
Газ
• Подсоедините манометр на штуцер
до клапанов.
• Откройте газовый шаровой кран.
• Проверьте давление подачи.
• При помощи специальной пенки
проверьте герметичность
соединений газорегулирующей
арматуры, включительно наружный
фильтр.
Утечек быть не должно.
• Выведите воздух за газовым
шаровым краном.
• Закройте воздушник, снимите
манометр и закройте шаровой кран.

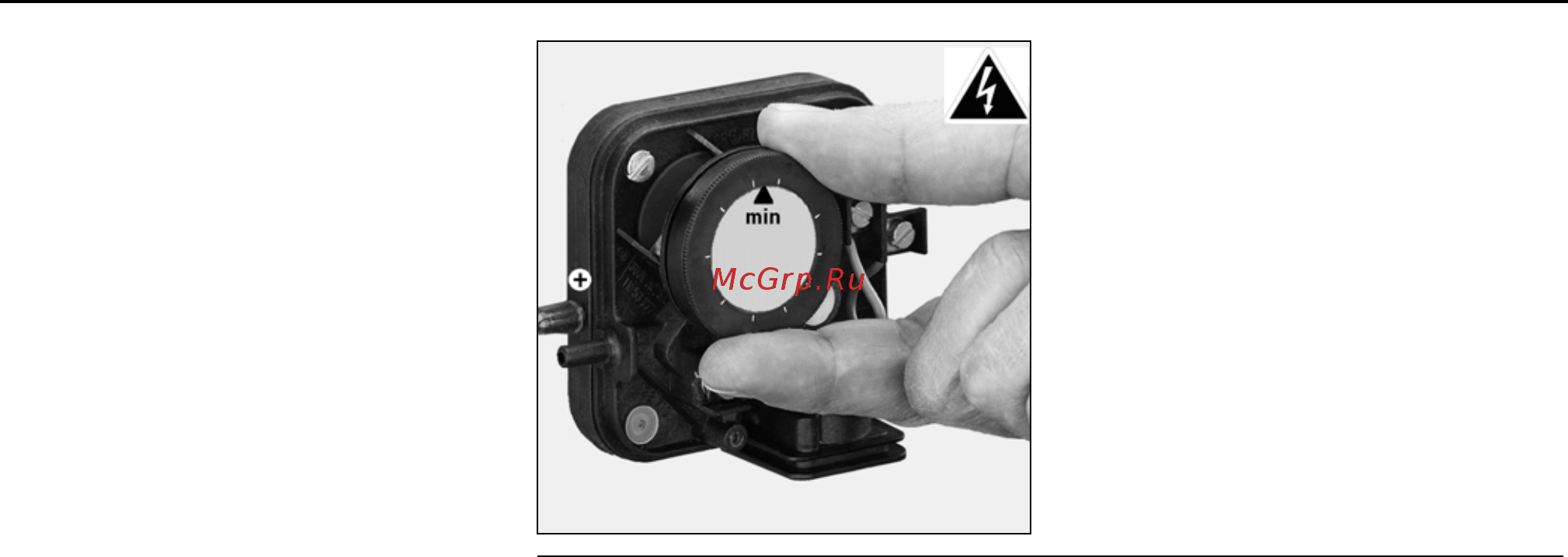

Натройка реле давления воздуха
• Подключите трубку к реле давления
на знак +.
• Снимите прозрачную крышку. На
приборе находится символ и
градуированный подвижный диск.
• Для начала установите диск на
минимальное значение.
