09/2008 - Art. Nr. 13 021 383A6
Монтаж

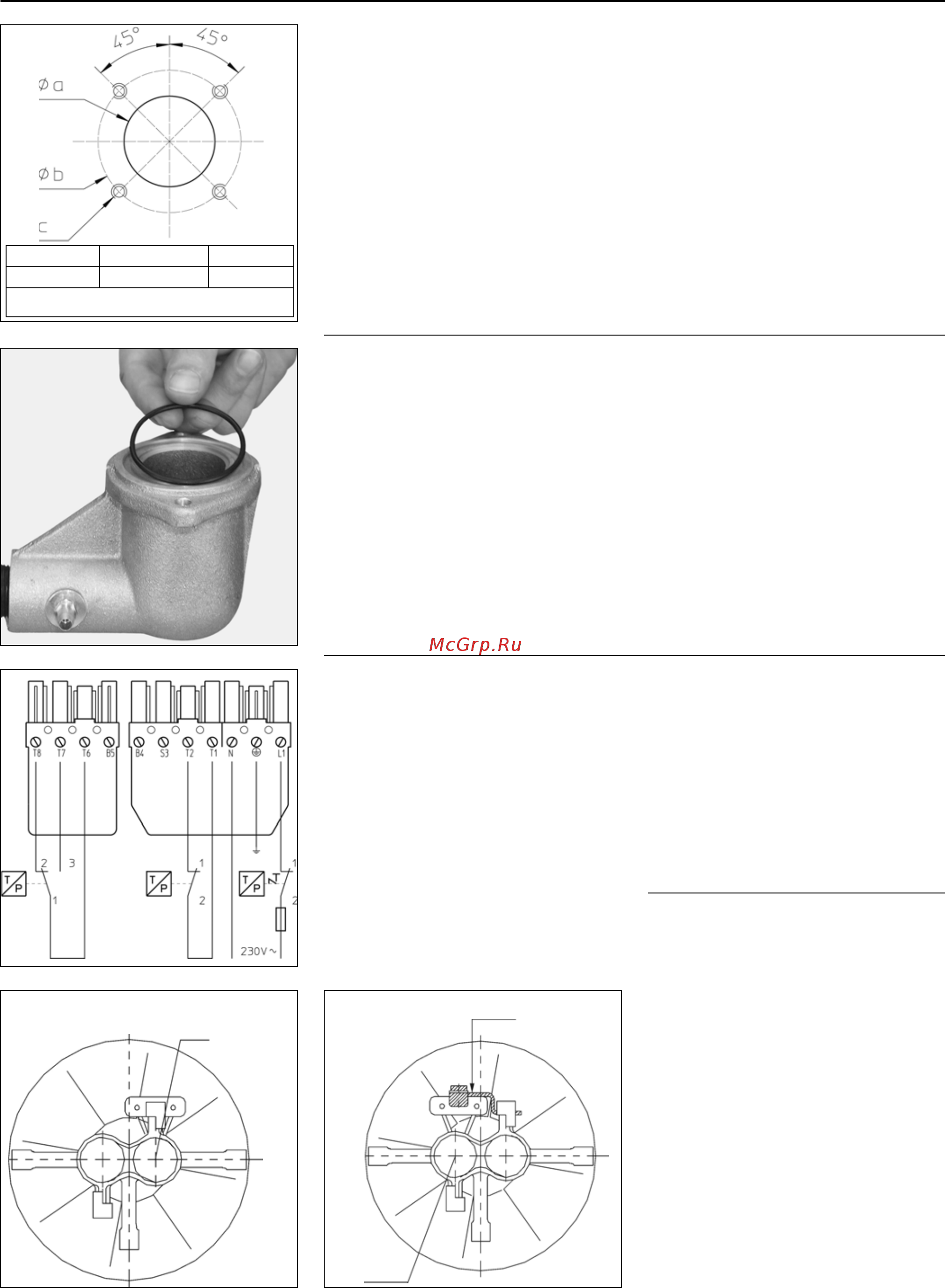

Ø a Ø bc
140 165 - 220 M10
Жирным шрифтом выделен рекомендуемый
диаметр
Монтаж
Крепеление горелки на котле
стандартизировано. При отсутствии
отверстий в качестве шаблона можно
использовать уплотнение фланца.
• Установите фланец с уплотнением
на котле.
При монтаже корпус горелки повернут
наверх. При необходимости
возможен монтаж горелки корпусом
вниз (см. "Изменение положения
горелки").
• Вставьте жаровую трубу во фланец
• Присоедините горелку при помощи
байонетного крепления.
• Затяните три гайки.
Если на котле имеется дверца в
топочную камеру, то пространство
между отверстием и жаровой трубой
должно быть заполнено
жароустойчивым материалом (в
объем поставки не входит).
Подключение газа
Подключение газорегулирующей
арматуры к газовой сети должно быть
выполнено квалифицированным
техником.
Поперечное сечение трубопровода
расчитывается таким образом, чтобы
потеря давления в нем не превышала
5% от давления сети.
• Смонтируйте вентильную группу на
горелку, проследите за
правильностью расположения
уплотнительного кольца.
Не входящий в объем поставки
ручной клапан монтируется над
газорегулирующей
арматурой.
Применяемые резьбовые фитинги
должны соответствовать действущим
нормам (коническая внешняя резьба,
цилиндрическая внутренняя резьба с
уплотнением). Этот тип соединения
не поддается демонтажу.
Оставьте достаточно места, чтобы
был доступ для настройки реле
давления.
Выведите из трубопровода воздух.
Выполненные на месте соединения
должны быть проверены на
герметичность при использовании
специальной пены.
Утечек быть
не должно.
C 34 Улитка наверх
1-ая
ступень
C 34 Улитка вниз
1-ая
ступень
Держатель
электродов
Электроподключение
Электроподключение должно
соответствовать действующим
стандартам. Следует выполнить и
проверить заземление.
Для подключения горелки и регулятора
смотри электросхему. Горелка
поставляется для однофазного
напряжения 230 В - 50 Гц с нулевым
проводом и землей. Для другого
напряжения необходимо предусмотреть
соответствующий предохранитель (в
объем поставки не входит).
Подключение производится при помощи
поставляемого вместе с горелкой 7-
полюсного
штекера (согласно схеме), а
также 4-полюсного штекера для
регулировочного термостата.
Подключение газорегулирующей
арматуры к горелке производится при
помощи предусмотренных для этого
соединений.
Дополнительные возможности:
Внешнеее подключение:
- Аварийный сигнал между S3 и N
- Один или несколько счетчиков часов
между В4 и N для определения общего
количества часов работы и между В5 и
N для
определения количества часов
работы в режиме номинальной
нагрузки.
Изменение положения горелки
• Переверните крепежную головку на
180° (2 винта М8).
По желанию поставляется передняя
панель. Для горлки С34 электроды
должны находиться только в
вертикальном положении наверху.
Если копус горелки повернут вниз,
необходимо проделать следующие
шаги:
• Вытащите головку горелки
(монтажный модуль трубки сопла)
при помощи 3 винтов.
• Демонтируйте подпорную шайбу и
поверните
ее на 180°.
• Демонтируйте блок электродов.
• Демонтируйте держатель
электродов и установите его
наверху.
• Смонтируйте блок электродов на
держатель напротив сопла для 1-ой
ступени (схема).
• Вставьте головку горелки
(монтажный модуль трубки сопла).
