09/2008 - Art. Nr. 13 021 383A12
Пуск

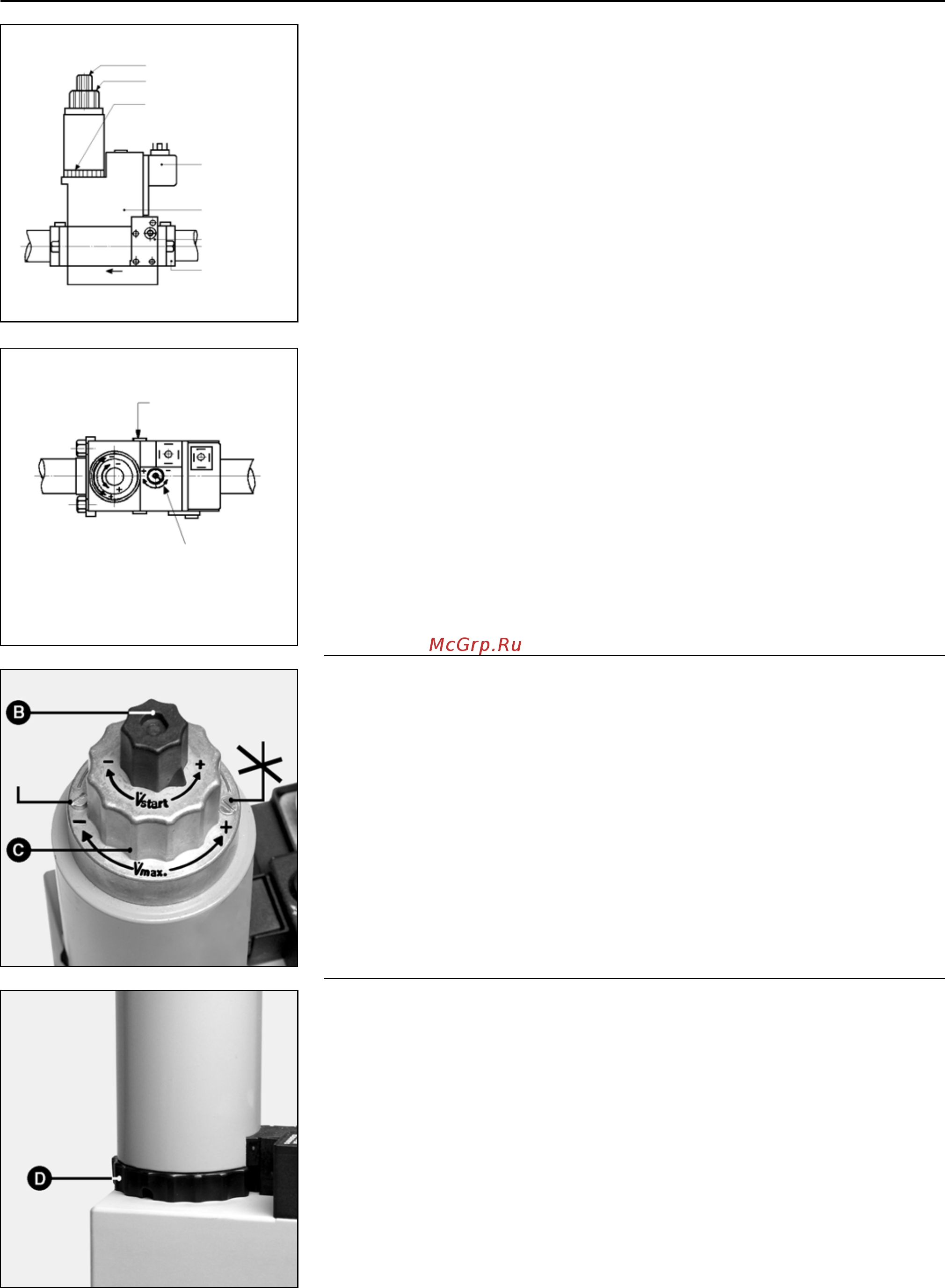

Описание настроек
Газовый клапан
Клапан
MB ZRDLE...B01S...
Компактный модуль со следующими
компонентами:
1 фильтр, 1 регулируемое реле
давления воздуха, 1 нерегулируемый
быстродействующий
предохранительный клапан, 1
регулятор давления, 2 клапана
быстрого закрытия для 1-ой и 2-ой
ступени, с настройкой расхода и
прогрессии при открытии.
При поставке:
- предварительная настройка
клапана соответствует мощностям,
указанным в таблице,
- степень прогрессии установлена на
открытие в 2 оборота,
- клапан 2-ой ступени открыт на
максимум,
- реле давления установлено на мин.
Настройка регулятора:
Измерения давления на регуляторе
производятся в точке pBr.
Настройкой давления достигается
нужный расход.
Общие руководства по настройке:
Настройка для второй ступени
выполняется только посредством
регулятора; клапан второй ступени
(С) открыт до максимума. Установка
прогрессии при розжиге
и переходе от
одной ступени на другую
производится посредством кнопки В.
Настройка для первой ступени
выполняется посредством ободка D.
Настройка степени прогресси
Эта функция гидравлического
тормоза действует на расход при
розжиге и при переходе от одной
ступени на другую.
• Открутите пластиковый колпачок В.
• Переверните его и используйте как
гаечный ключ.
• При вращении в направлении:
стрелки - : степень прогрессии
будет увеличиваться
стрелки + : степень прогрессии
будет уменьшаться.
Особый случай
Настройка номинального расхода
Требуется только в том случае, если
расход, считанный при давлении
4 мбар на регуляторе, слишком
большой.
Выполните следующее:
• Открутите стопорный винт, не
трогая закрашенный винт
напротив. Длина хода элемента С
составляет 4,5 оборота
.
• Вращайте винт по часовой стрелке
в направлении стрелки - :
расход уменьшится и наоборот.
Возможно понадобится
корректировка давления.
• Затяните стопорный винт.
Настройка расхода на первой
ступени
• Открутите стопорный винт, не
трогая закрашенный винт напротив.
• Вращайте ободок D по часовой
стрелке вручную (без
использования инструмента):
расход уменьшится и наоборот.
• Снова затяните
стопорный винт.
Регулировка расхода розжига
Регулировка 2
îé
ступени
Регулировка 1
-ой
ступени
Газовый
регулятор
Катушка
электромагнита
Крышка
фильтра
Соединительны
й фланец
pBr
S 20 = от 4 до 20 мбар
S 50 = от 4 до 50 мбар
Винт
регулировки
регулятора
давления газа
Закрытый
винт
Блокиров
чный винт
