7. ПРИНЦИП РАБОТЫ, ВЕРСИЯ ‘HD’ С ИНВЕРТОРОМ И КОНТРОЛЕМ ДАВЛЕНИЯ ДЛЯ
МНОГОТОЧЕЧНОГО ПРИМЕНЕНИЯ
7.1 Введение
В режиме контроля давления, агрегат, будучи основан на принципе поддержания давления на выходе в пределах заданной
уставки, может быть использован для увлажнения в комплексных агрегатах кондиционирования воздуха или же в отдельных
помещениях.
Увлажнитель humiFog без инвертора был специально спроектирован для применения в помещениях.
Основной задачей увлажнителя humiFog с контролем давления (b1
4) является поддержание постоянного давления на выходе в
пределах заданной точки давления. Для достижения этого, скорость работы насоса контролируется инвертором. В этом случае,
байпас также отвечает за то, чтобы давление не превысило 75 бар. Водяной контур после насоса свободно доступный заказчику,
обеспечит работу системы контроля открывания/закрывания контура в воздуховодах/помещениях. В
добавление к этому, система
контроля должна подавать на humiFog, в случае, когда открыт один или два контура, сигнал активации увлажнителя через контакт
ВКЛ/ВЫКЛ подсоединенный к соответствующему входу.
7.2 Уставка давления в разных режимах контроля
В увлажнителе humiFog с контролем давления, параметр “A0” задает способ, по которому модифицируется уставка:
Если A0 < 5 уставка давления может быть изменена только через параметр “b3”.
Если A0= 5 уставка давления может быть изменена через внешний сигнал управления в пределах диапазона вариации b2 - b3.
7.3 Минимальный расход распределительной системы
Для правильной работы, необходимо уделить
особое внимание минимальному расходу воды, который распределительная система
требует от насосной системы; он не должен быть < 11% от расхода насоса.
Расположенная ниже таблица показывает минимальный расход воды, рекомендуемый для каждой отдельной модели увлажнителя
humiFog.
Ниже этих значений, скорость насоса становится неравномерной, что может негативно сказаться на правильности
функционирования системы.
Минимальный расход
UA060HD2XX; UA072HD111 6.5 l/h (14.3 lb/h)
UA120HD2XX; UA144HD111 13 l/h (28.6 lb/h)
UA180HD2XX, UA216HD111 20 l/h (44 lb/h)
UA250HD2XX, UA300HD111 38 l/h (83.6 lb/h)
UA500HD2XX, UA600HD111 55 l/h (121 lb/h)

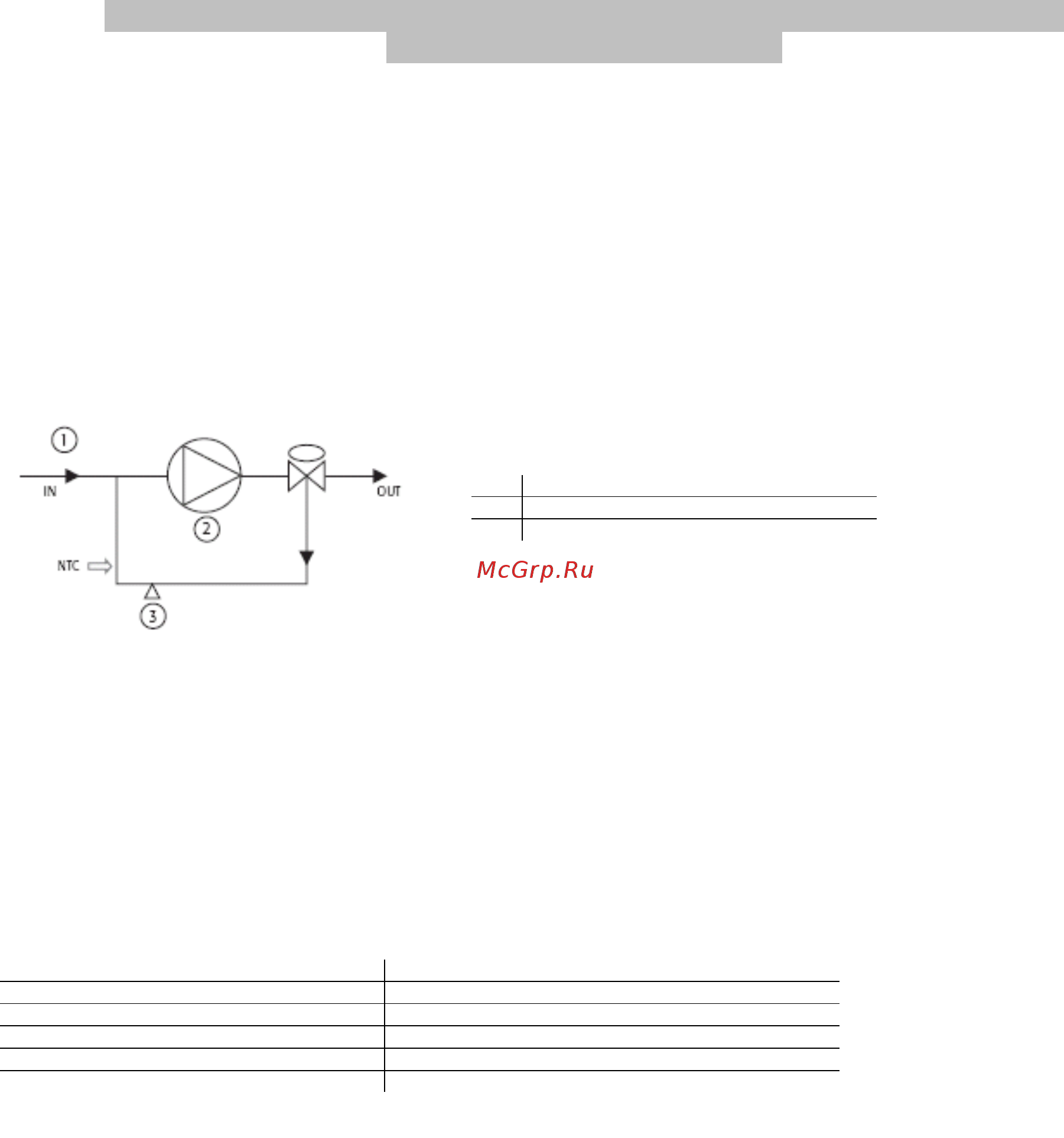

Рис.7.a
Поз.
1 Схема байпас контура
2 Насос
3 Термостатический клапан
Таб.7.a
