8
3. СОСТАВ МОНТАЖА
3.1 Шкаф управления
Ниже приведены имеющиеся в наличии модели увлажнителей humiFog (Рис. 3.а), на основании
следующей системы:
Панели управления предлагает ШЕСТЬ разных типов управления:
Тип управления H2:
Используется для регулирования расхода воды двумя датчиками влажности (замер и ограничение
влажности). Для этой цели используется встроенный контроллер влажности. Этот тип управления
выбирается по умолчанию
для монтажа в СКВ и воздуховодах;
Тип управления H1:
Отличается от типа управления H2 только отсутствием датчика-ограничителя влажности;
Тип управления Р2:
Регулирование расхода воды осуществляется от внешнего сигнала управления, а уровень
влажности ограничивается контроллером исходя из значения полученного датчиком-
ограничителем. Это тип управления идеально подходит, к примеру, для интеграции увлажнителей
humiFog в центральную систему управления зданиями BMS, генерирующую сигналы управления;
Тип управления Р1:
Отличается от типа управления Р2 только отсутствием датчика-ограничителя влажности;
Тип управления С:
Работа в двухпозиционном режиме управления через внешний «сухой» контакт (например,
гигростат). Расход воды может составлять 0% или 100% от номинального значения;
Тип управления М: (только
для моделей UA*HD*)
Регулирует давление на выходе посредством изменения скорости насоса, используя инвертор, и,
поддерживая тем самым давление в заданной точке при изменении водопотребления после
насоса.
3.2 Распределительная стойка с распылительными форсунками для воздуховода/СКВ
Распределительная стойка состоит из:
• распылительных форсунок;
• коллекторов, на которых крепятся форсунки;
• соленоидных клапанов для
контуров управления;
• металлической рамы, несущей все компоненты.
Распределительные стойки изготавливаются индивидуально в зависимости от размера сечения воздуховода и максимального
расхода воды на распыление. Все компоненты стоки изготовлены из нержавеющей стали.
Для изготовления распределительной стойки необходимо предоставить следующие данные:
• внутренняя ширина воздуховода (в миллиметрах) в секции увлажнения (минимум 558 мм);
• внутренняя высота воздуховода (в миллиметрах) в секции увлажнения (минимум 508 мм);
• свободный путь для движения испарения (в миллиметрах) в секции увлажнения в направлении движения воздуха. «Свободный
путь» представляет собой расстояние от стойки воздуховода вниз до конца секции увлажнения, в месте установки каплеотбойника.
Ширина и высота стойки меняются с шагом 152 мм (
либо кратные этого значения) в пределах следующих значений:
• ширина: от 558 до 2826 мм;
• высота: от 508 до 2790 мм.
В виду того, что высота и ширина стойки меняются с фиксированным шагом, по бокам стойки могут оставаться небольшие зазоры.

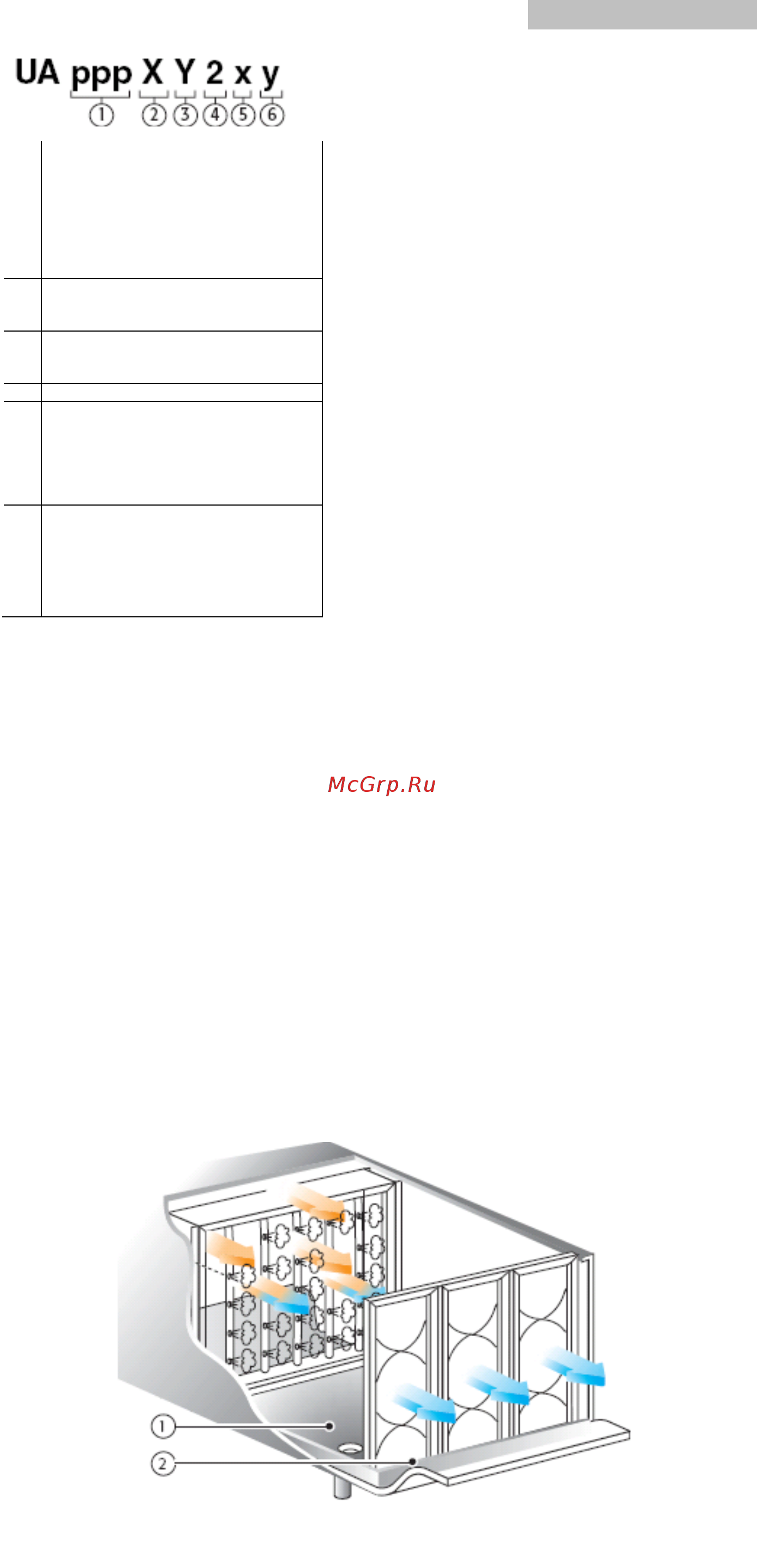

Как видно на Рис. 3.b, для предотвращения скопления застойной воды, под всей секцией увлажнения необходимо установить
поддон (1).
Каплеотбойник (2) устанавливается в конце секции увлажнения, чтобы не пропустить неиспарившиеся капли аэрозоля.
1 Номинальный расход
(производительность)
060= 60 кг/ч
120= 120 кг/ч
180= 180 кг/ч
250= 250 кг/ч
350= 350 кг/ч
500= 500 кг/ч
2 Модуляция расхода
H= непрерывная модуляция; S=
пошаговая модуляция
3 Тип электропитания
D= 230 В АС, 1 ф. 50-60 Гц
L= 400 В АС, 3 ф. 50-60 Гц
4 Тип исполнения
5 Тип исполнения из латуни
(стандартный) или нержавеющей
стали (для воды с
электропроводимостью менее 30
μS): 0= детали из латуни; 1= детали
из нержавеющей стали
6 Тип исполнения из латуни
(стандартный) или нержавеющей
стали (для воды с
электропроводимостью менее 30
μS): 0= детали из латуни; 1= детали
из нержавеющей стали
Рис.3.b
