43

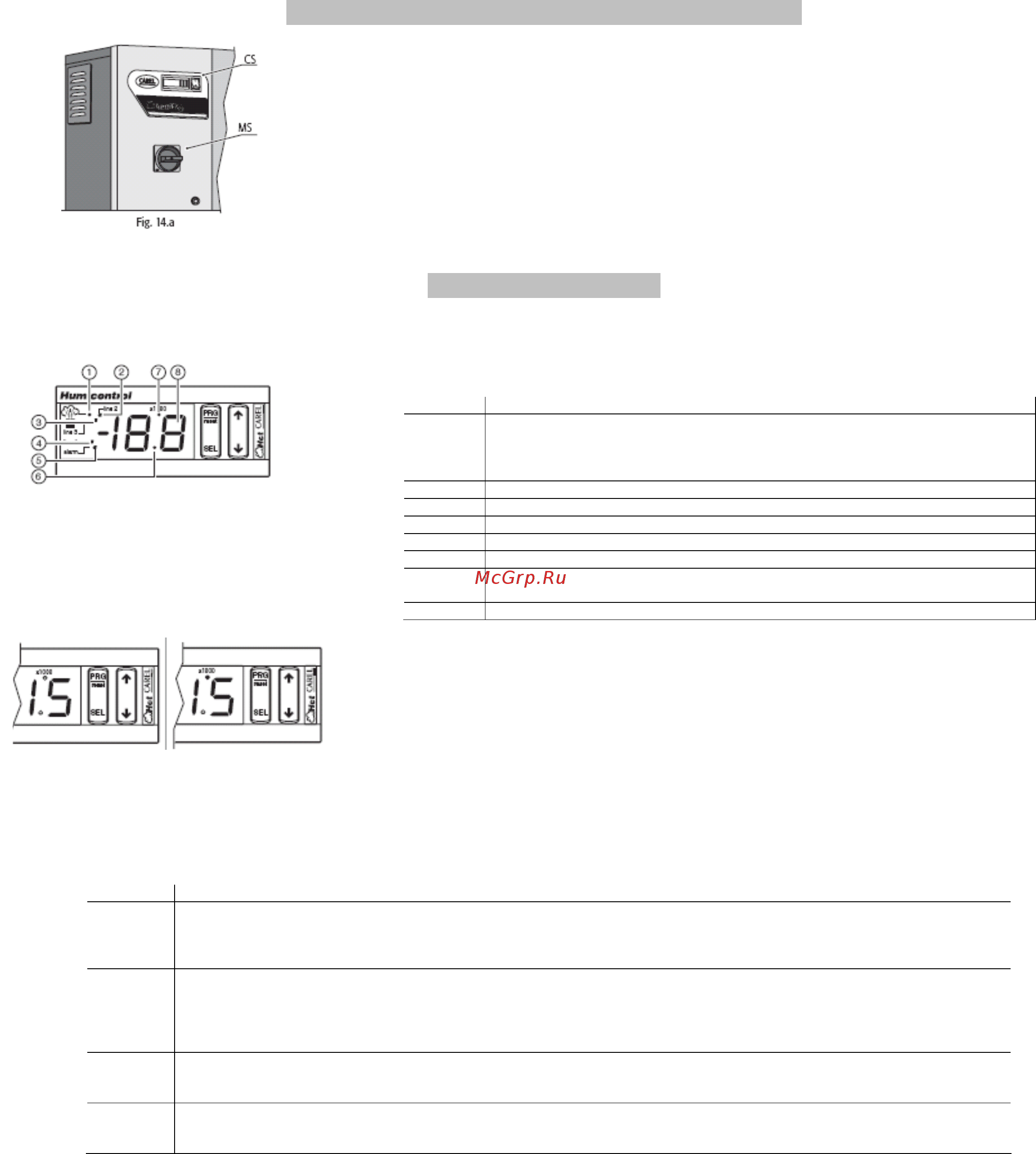

14. ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ УВЛАЖНИТЕЛЯ HUMIFOG
1 Включение
- Поверните силовой рубильник (MS) на 90
О
по часовой стрелке.
- Включите контроллера (CS)
2 Выключение
- Выключите контроллер(CS).
- Выключите силовой рубильник (MS).
15. ПАНЕЛЬ УПРАВЛЕНИЯ
15.1 Дисплей
Для более непосредственной индикации на передней части дисплея расположены
различные иконки. Эти иконки ассоциируются с числом сегментов, которые
высвечиваются в зависимости от текущего режима работы увлажнителя humiFog.
№ поз. Функция
1 Работает 1-ый распылительный контур:
- постоянное высвечивание: работает насос
- мигание: насос запустится в течение 1 минуты с момента запроса (идет
1-минутная подготовка насоса к запуску)
2 Открыты соленоидные клапаны 2-ого распылительного контура
3 Открыты соленоидные клапаны 3-ого распылительного контура
4 Открыты соленоидные клапаны 4-ого распылительного контура
5 Наличие неисправности (мигание)
6 Десятичная точка
7 Означает, что показанное значение необходимо умножить на коэффициент
1000.
8 2½-разрядный цифровой индикатор
15.1.1 Цифровая индикация
Цифровые значения высвечиваются на экране следующим образом:
0-199: Высвеченное на экране значение соответствует фактическому значению.
Например: появившееся на экране число «15» следует воспринимать как показанное
на Рис.15.b.
>199: Высвеченное на экране значение необходимо умножить на 1000.
Например: 1460 будет представлено на экране, как “1•5” как показано на Рис. 15.c.
Обратите внимание, что расход воды
на экране выражен в десятках. Например, при
расходе воды 230 кг/ч на экране высвечивается число «23».
15.2 Кнопки управления
На панели управления расположены 4 кнопки, которые позволяют производить все
действия по управлению и программированию режимов работы увлажнителя. Как
показано на Рис. 15.a, каждая кнопка обладает отдельной функцией.
Кнопка Функции
PRG - Доступ ко 2-ому уровню программирования (нажатие в течение 5 секунд)
- Доступ к 3-ему уровню программирования (одновременное нажатие с кнопкой SEL в течение 5 секунд)
- Подтверждение всех введенных значений и выход из режима программирования
- Ручной сброс аварийных сигналов (см. раздел «Техническое обслуживание»)
SEL - Вывод на экран выбранного параметра в режиме программирования
- Промежуточное подтверждение об изменении значения параметра в режиме программирования
- Доступ к 1-ому уровню программирования (нажатие в течение 3 секунд)
- Доступ к 3-ему уровню программирования (одновременное нажатие с кнопкой PRG в течение 5 секунд)
- Вывод на экран единиц измерения просматриваемого параметра (
зависит от параметра С0)
↑ - Переход к следующему параметру в режиме программирования
- Увеличение значения параметра в режиме программирования
- Вывод на экран результатов измерения датчика влажности в помещении в стандартном режиме индикации
↓ - Переход к предыдущему параметру в режиме программирования
- Уменьшение значения параметра в режиме программирования
- Вывод на экран результатов измерения датчика-ограничителя влажности в стандартном режиме индикации
Рис.14.a
Рис.15.b Рис.15.c
