18
6.7.3 Тип управления “P2” (с датчиком-ограничителем)
Этот тип управления соответствует параметру A0=2.
Расход воды пропорционален контрольному сигналу, исходящему от внешнего сигнала
управления и ограничивается в соответствии со значением влажности замеренной датчиком-
ограничителем.
Данный тип управления обладает следующими основными функциями:
1. контроллер подсчитывает расход воды пропорционально поступившему внешнему сигналу (см.
схему «РАСХОД ВОДЫ НА
СТОЙКЕ в зависимости от ВНЕШНЕГО СИГНАЛА» Рис. 6.g);
2. контроллер подсчитывает ограниченный расход воды в соответствии с уровнем влажности,
измеренным датчиком-ограничителем (см. схему «ОГРАНИЧЕННИЕ РАСХОДА ВОДЫ» Рис.6.h);
3. контроллер выбирает нижнее значение расхода воды и из этого задает скорость работы
насоса. Используя значения, показанные на схеме, уровень влажности, измеренный датчиком-
ограничителем
соответствует «ограниченному» расходу воды на стойке (ОРВ) по сравнению с
расходом воды на стойке (РВ), который пропорционален внешнему сигналу: контроллер выбирает
значение ОРВ, ограничивая тем самым расход воды на стойке и предотвращая конденсацию
воды.
Диапазон варьирования расхода воды на стойке от b8 до P0: оба значения выражены в % от
номинального расхода и могут
быть изменены пользователем. Пользователь может выбрать
предельное значение влажности, используя параметр Р5, при котором прекращается распыление,
и дифференциал влажности Р6, который определяет поле линейности ОРВ.
6.7.4 Тип управления “H1” (датчик влажности)
Этот тип управления соответствует параметру A0=3.
Расход воды пропорционален разнице между уставкой St и текущей влажностью окружающего
воздуха, в пределах
рабочего диапазона (Р1).
Расход воды на стойке может меняться от b8 до P0: оба значения выражены в % номинального
расхода и могут быть изменены пользователем. Уставные точки St и P1 также могут быть
изменены.
6.7.5 Тип управления “H2” (с датчиком-ограничителем)
Этот тип управления соответствует параметру A0=4.
Расход воды пропорционален разнице между уставкой St и текущей
влажностью окружающего
воздуха, и ограничен в соответствии со значением влажности, измеренной датчиком-
ограничителем.
Данный тип управления обладает следующими основными функциями:
1. контроллер подсчитывает расход воды пропорционально разности (St - % относительная
влажность) (см. схему «РАСХОД ВОДЫ НА СТОЙКЕ в зависимости от УРОВНЯ
ОТНОСИТЕЛЬНОЙ ВЛАЖНОСТИ ОКРУЖАЮЩЕГО ВОЗДУХА Рис. 7.f);
2. контроллер подсчитывает ограниченный расход воды в
соответствии с уровнем влажности,
измеренным датчиком-ограничителем (см. схему «ОГРАНИЧЕННЫЙ РАСХОД ВОДЫ» Рис.7.d);
3. контроллер выбирает нижнее значение расхода воды и из этого задает скорость работы
насоса. Используя значения, показанные на схеме, уровень влажности замеренный датчиком-
ограничителем соответствует «ограниченному» расходу воды на стойке (ОРВ) по сравнению с
расходом воды на стойке (
РВ), который пропорционален (St - % относительная влажность):
контроллер выбирает значение ОРВ, ограничивая тем самым расход воды на стойке и
предотвращая конденсацию воды.
Диапазон варьирования расхода воды на стойке от b8 до P0: оба значения выражены в % от
номинального расхода и могут быть изменены пользователем. Уставки St и P1 также могут быть
изменены.
Пользователь может выбрать предельное значение
влажности, используя параметр Р5, при
котором прекращается распыление, и дифференциальный Р6, который определяет поле
линейности ОРВ.

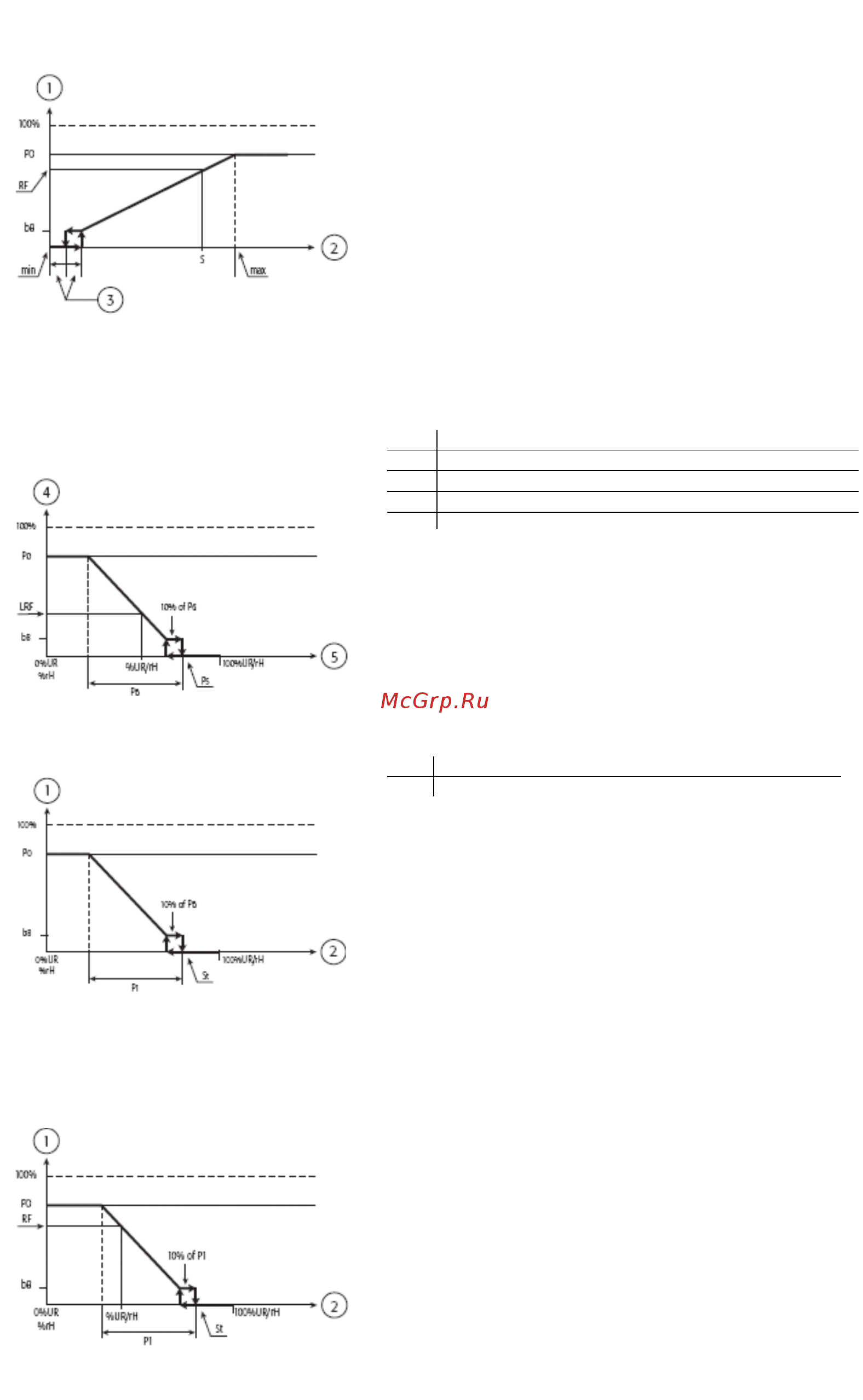

Поз.
1 Расход воды на стойке
2 Внешний сигнал
3 HY= 2% от мин-макс диапазона
4 «Ограниченный» расход воды на стойке
5 % rH заме
р
енный
д
атчиком-ог
р
аничителем
Поз.
1 Расход воды на стойке
2 Относительная влажность % rH
Расход воды на стойке в
зависимости от внешнего сигнала
Рис.6.g
Ограничение расхода воды на
стойке
Рис.6.e
Рис.6.i
Расход воды на стойке в
зависимости от уровня влажности
Рис.6.j
