6.6 Типы управления (Версия HD с контролем расхода)

Возможность выбрать пять типов управления:

• тип управления C:

Расход воды регулируется в двухпозиционном режиме управления через внешний «сухой» контакт (например, гигростат);

• тип управления P1:

Расход воды пропорционален контрольному сигналу от внешнего сигнала управления (например, ПЛК);

• тип управления P2 с датчиком-ограничителем:

Расход воды пропорционален контрольному сигналу

от внешнего сигнала управления (например, ПЛК). Датчик-ограничитель

снижает расход воды для того, чтобы предотвратить конденсацию после секции увлажнения. Этот тип подходит для применения в

воздуховодах/СКВ;

• тип управления H1:

Встроенный модулирующий контроллер, подсоединенный к датчику влажности с заданным типом управления по умолчанию;

• тип управления H2 с датчиком-ограничителем:

Встроенный модулирующий

контроллер, подсоединенный к датчику влажности и датчику-ограничителю. Датчик-ограничитель

воздуховодах/СКВ.

Задав параметр А0 можно активировать разные типы управления.

Электрическое подключение к гигростатам, датчикам и внешним контроллерам тесно взаимосвязано с выбранным типом

управления: для более подробной информации в отношении электрических подключений, см. главу 13 «Монтаж электрической

секции шкафа управления».

6.6.1 Тип управления “C” (ВКЛ/ВЫКЛ)

Это тип управления соответствует A0=0.

В случае когда внешний «сухой» контакт (к примеру, гигростат) замыкается, контроллер запускает насос, увеличивая скорость его

работы до максимального расхода на стойке (параметр Р0) за отрезок

времени, который может задать пользователь через

параметр b9.

Когда внешний контакт размыкается, контроллер сразу же останавливает насос.

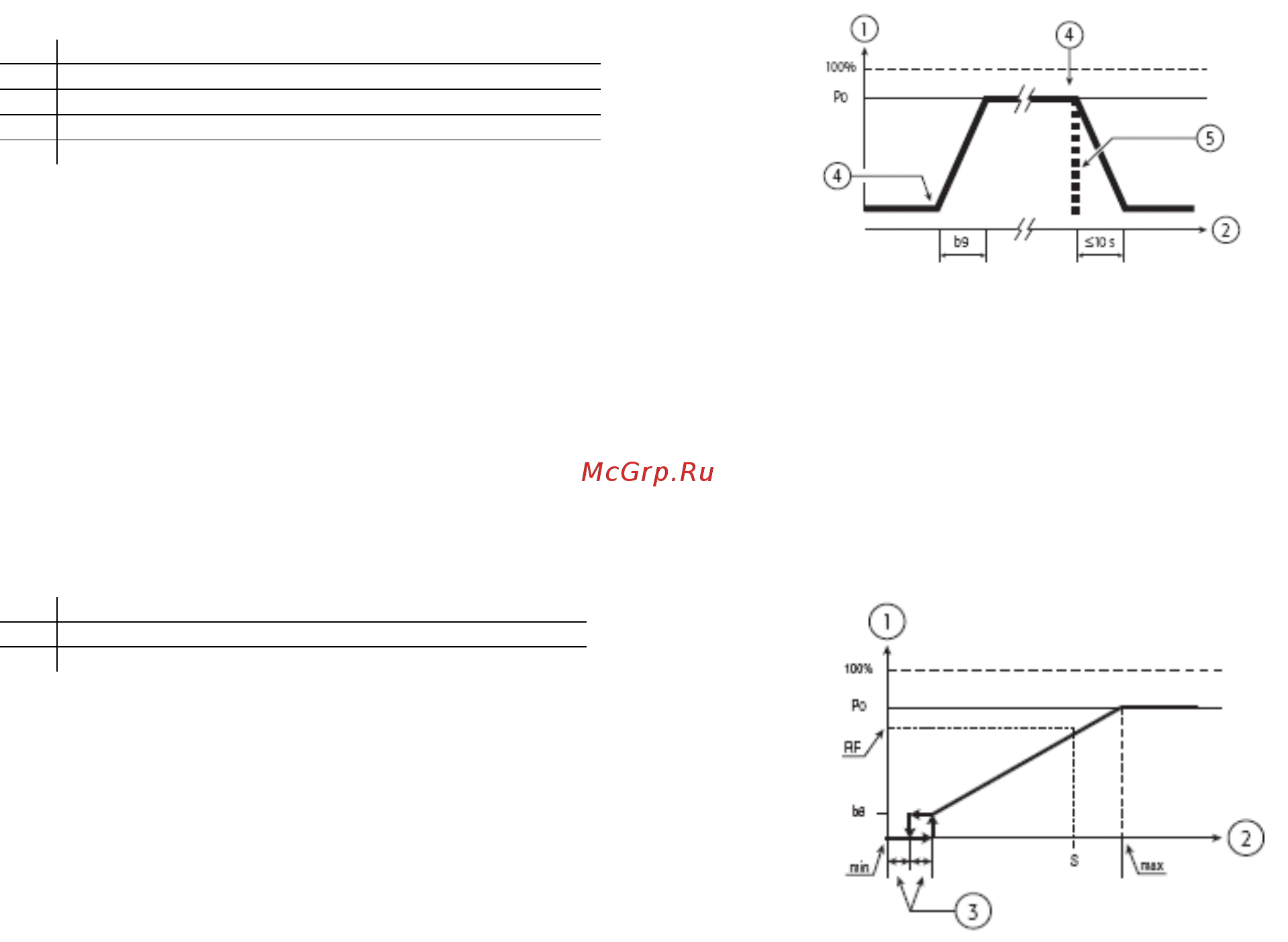

Поз.

1 Расход воды на стойке

2 Время

3 Гигростат замыкается

4 После гигростат размыкается

5 В случае аварийной остановки или деактивации

6.6.2 Тип управления “P1” (внешняя система управления)

Этот тип управления соответствует A0=1.

Расход воды пропорционален контрольному сигналу, исходящему от внешнего сигнала управления:

Данные электрические сигналы были получены от внешней системы управления (мин-макс): 0-1 В, 0-10 В, 2-10 В, 0-20 мА, 4-20 мА.

Эти значения можно выбрать установив параметр А2.

Диапазон расхода воды на стойку от b8 до

Р0: оба значения выражены в % номинального расхода воды на стойке и могут быть

изменены пользователем.

Во избежание кратких и непрерывных двухпозиционных действий, была создана задержка отрывания/закрывания клапанов. “HY”

является кодом идентификации амплитуды задержки: значение по умолчанию составляет 2% от МИН-МАКС поля внешнего

сигнала. Оно НЕ может быть изменено пользователем.

Поз.

1 Расход воды на стойке

2 Внешний сигнал

3 HY= 2% от мин-макс диапазона
