16
6.3 Рециркуляция и слив воды
В случае нарушения работы, давление насоса на выходе по-прежнему поддерживается ниже 85 бар при помощи байпас клапана
(RV): когда давление на выходе превышает 85 бар, клапан открывается, рециркулируя тем самым избыточную воду назад в насос.
Такой процесс рециркуляции приводит к увеличению температуры воды. В том случае, если температура
достигает 63°C/145°F,
открывается термоклапан (TV) и происходит слив определенного количества воды. Сбрасываемая вода заменяется холодной
водой, которая постепенно снижает температуру внутри насоса: как только температура падает ниже 63°C/145°F, термоклапан
автоматически закрывается.

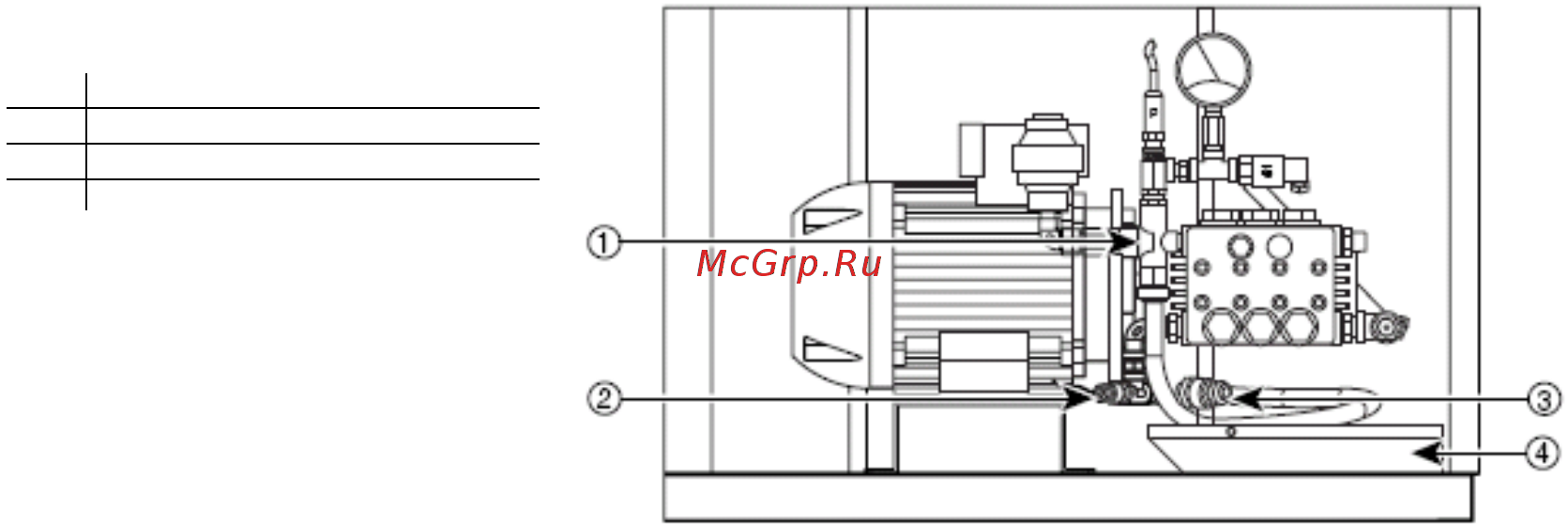

Рис. 6.d
6.4 Автоматический дренаж и заполнение стойки водой
Для предотвращения застоя воды внутри стойки и соединительных труб и шлангов, может быть автоматически включена функция
дренажа/заполнения.
Эти функции активируются контроллером посредством комбинированной операции нормально замкнутых клапанов контроля
производительности и нормально разомкнутых дренажных клапанов.
Для того чтобы осуществить дренаж линии соединения между
увлажнителем humiFog и стойкой, используется нормально
открытый клапан, называемый NA1L, расположенный в нижней части водовода между насосом и стойкой.
Операции по дренажу/заполнению осуществляются автоматически при каждой остановке и повторном запуске насоса. Во время
операции заполнения, форсунки не распыляют аэрозоль.
Время заполнения можно установить по параметру “bb”, а продолжительность зависит от характеристик установки (размер
стойки и
длина соединительных труб и шлангов).
Установка значения параметра “bb” на 0 автоматически отключает операцию заполнения.
В ходе процесса заполнения, на дисплее высвечивается сигнал “FL” (FLUSH) и мигает СИД “LED_UMID”.
6.5 Автоматическая промывка распределительной стойки
Кроме того, имеется возможность промыть стойку: тот же принцип работы, что и при процедуре заполнения, но в этом случае
процедура
промывки длится дольше для того, чтобы обеспечить лучшее удаление всей воды внутри системы.
Функция может осуществляться:
• автоматически: задается через параметр b1, реализуемый при запуске, когда, с установкой, находящейся в режиме ожидания,
прошел какой-то определенный отрезок времени простоя устройства, установленный через параметр bC, в отрезке между
остановкой агрегата и последующим запуском.
•
вручную: нажатием ряда кнопок.
Время промывки длится в пять раз дольше времени заполнения.
Во время заполнения, форсунки не распыляют аэрозоль.
Если время заполнения bb= 0, промывка длится 5 мин по умолчанию.
Запустить ручную промывку можно только при отключенном насосе и одновременном удержании кнопок UP ( ) и DOWN ( ) в
течении 5 секунд.
Во время цикла промывки на дисплее высвечивается
сигнал “FL” (FLUSH) и мигает СИД “LED_UMID”.
Поз.
1 Байпас-клапан
2 Температурный датчик
3 Термоклапан
4 Сливной ба
к
