6.1.3 Перекрытие между шагами в распылительном контуре
При наличии, по крайней мере, двух распылительных контуров всегда происходит
перекрытие между двумя примыкающими кривыми для того, чтобы создать задержку
открытия/закрытия клапанов, предотвратив тем самым вибрацию клапана. Величина
перекрытия зависит от разработки размеров стоики и не может быть изменена
пользователем.
Давление на выходе
поддерживается в диапазоне b2-b3, следующим образом:
• при увеличении давления до “b3” бар, все соленоидные клапаны подсоединенные к
следующему распылительному контуру открываются (указано белыми стрелками на
диаграмме) ;
• при уменьшении давления до “b2” бар, все соленоидные клапаны в активном
распылительном контуре закрываются на максимальном уровне (указано черными
стрелками на диаграмме).

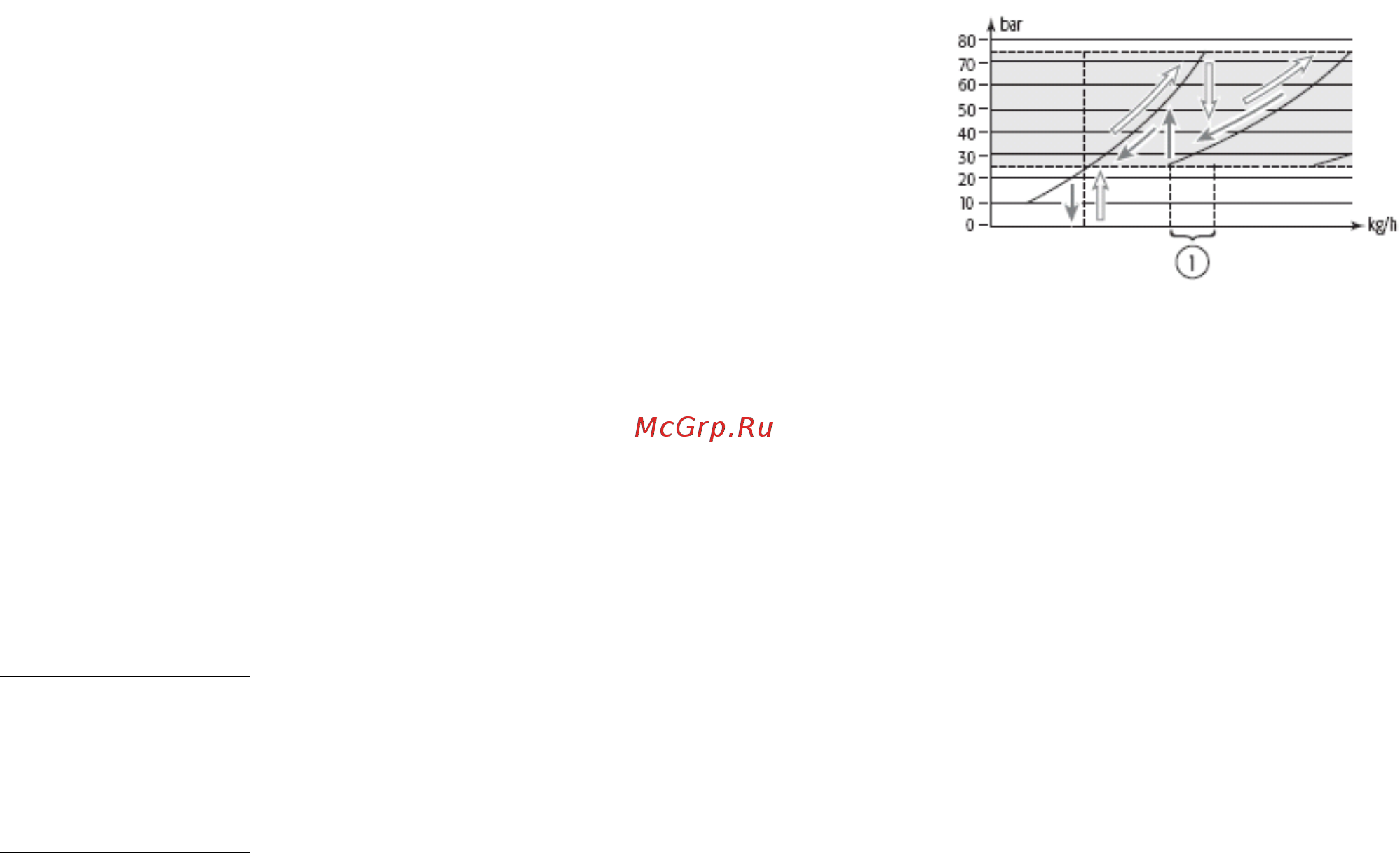

На диаграмме показано соотношение между
давлением воды и расходом воды.
Поз:
1 Перекрытие
6.1.4 Работа при запредельном давлении
В ходе эксплуатации стойки, давление может упасть ниже минимального или подняться выше максимального уровня. Причиной
тому, к примеру, может стать утечка в узлах соединения между деталями стойки.
В этом случае, при открытии клапана, давление может составлять менее “b2”
бар.
В противоположном случае, скачок давления выше “b3” бар, может произойти по той причине, если забились форсунки или же
закупорены соленоидные клапаны контроля производительности.
Контроллер непрерывно следит за давлением на выходе и генерирует аварийный сигнал «Е7» или «Е8» соответственно, как и
описано ниже.
• Аварийный сигнал “E8”
Активируется, по крайней мере, в одной из следующих ситуаций:
- давление на выходе поднимается выше “b3+15%” бар.
- давление на выходе опускается ниже “b2-30%” бар.
Этот сигнал фильтруется по времени: он не останавливает работу увлажнителя humiFog и автоматически сбрасывается
контроллером, после того, как давление восстанавливается в пределах поля b2-b3.
Процентное соотношение “+15%” и “-30%” задается при изготовлении
и не может быть изменено пользователем.
• Аварийный сигнал “E7”
Генерируется при падении давления на выходе ниже “b2-70%”.
Это сигнал неисправности с автоматическим отключением устройства, который фильтруется по времени: он сразу же
останавливает работу увлажнителя и для его сброса пользователю необходимо выключить и снова включить увлажнитель
humiFog, пока давление на выходе не восстановится в пределах диапазона b2-b3.
Для более подробной информации по
сигналам неисправности, смотрите раздел «Техническое обслуживание».
6.2 Сигналы дистанционного управления включения/выключения
Увлажнитель humiFog принимает два сигнала дистанционного управления ВКЛ/ВЫКЛ:
• ВКЛ/ВЫКЛ сигнал от внешнего аппаратного контакта (всегда активен)
• ВКЛ/ВЫКЛ сигнал от программы-диспетчера (активен только при подключении к системе сетевого управления RS485)
Оба контакта ВКЛ/ВЫКЛ должны быть включены
для обеспечения работы увлажнителя.
6.2.1 Сигнал ВКЛ/ВЫКЛ от аппаратного контакта дистанционного управления
Сигнал дистанционного управления ВКЛ/ВЫКЛ может исходит от любого внешнего «сухого» контакта или ряда «сухих» контактов,
которые включили увлажнитель, когда возникла потребность в увлажнении.
Далее приведены несколько примеров наиболее распространенных типов активационных контактов:
- контакт вентилятора: контакт замкнут
, когда вентилятор включен, и разомкнут, когда тот выключен.
- контакт калорифера: контакт замкнут, когда калорифер отключен, контакт размыкается, когда калорифер включен.
Последовательное подключение одного или более внешних аппаратных контактов должно быть выполнено к входам 7I и 8I на
контактной колодке.
6.2.2 Сигналы ВКЛ/ВЫКЛ через систему сетевого управления (RS485)
Сигналы ВКЛ/ВЫКЛ через систему
сетевого управления состоят из сигнала управления RS485, исходящего от внешней программы-
диспетчера, к примеру, терминала humivisor, на дискретную переменную D15 (см. параграф 19.2). Включает в себя две
возможности:
• Сигналы ВКЛ/ВЫКЛ через систему сетевого управления не активный ( режим по умолчанию, C7= 0).
• Сигналы ВКЛ/ВЫКЛ через систему сетевого управления активный (C7= 1).
Этот режим используется, к примеру, для
включения увлажнителя humiFog на определенные отрезки времени, при помощи
функции humivisor clock.
