29

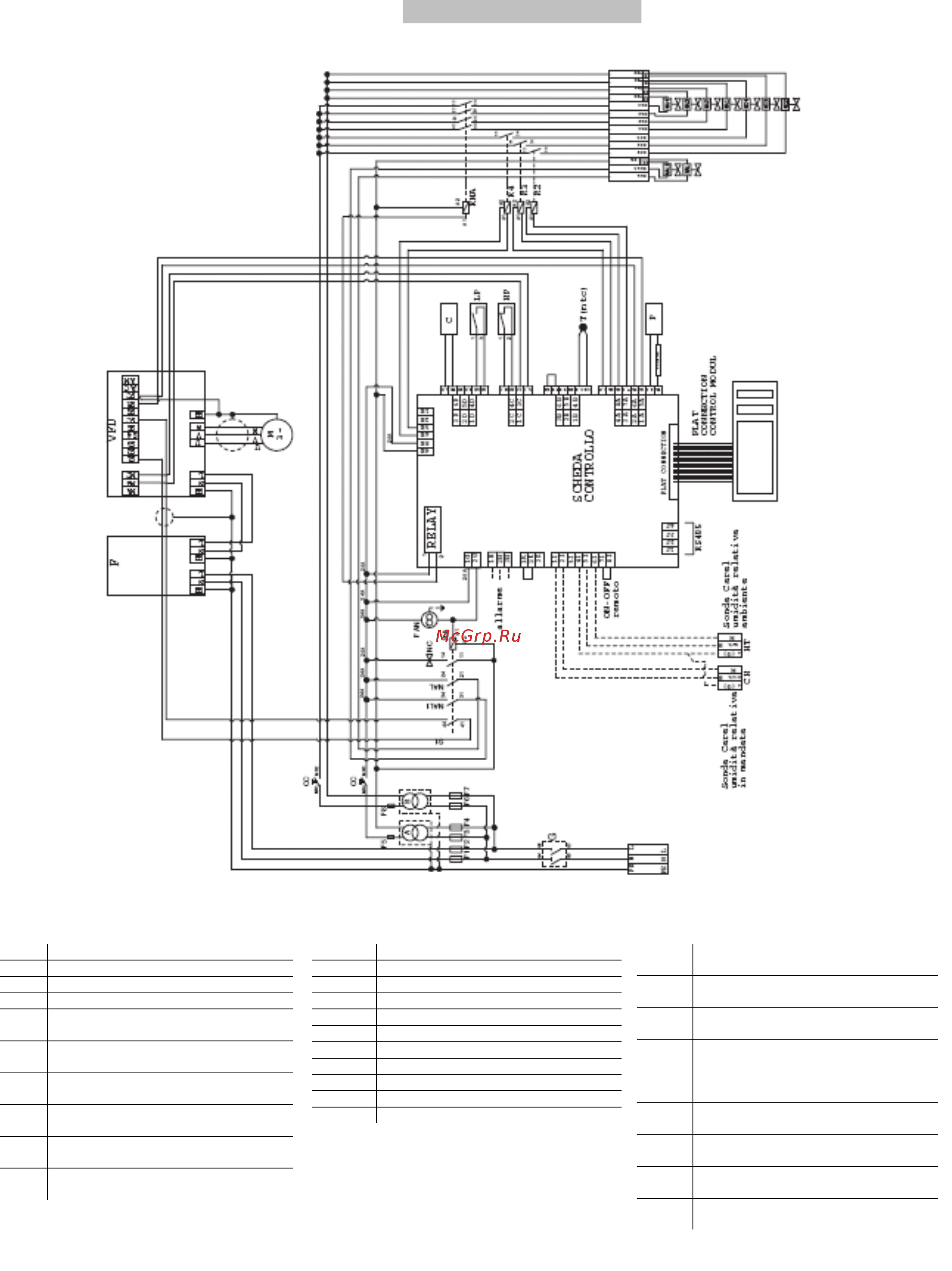

10. ЭЛЕКТРИЧЕСКАЯ СХЕМА
10.1 Версии “HD2” с инвертором
Рис.10.а
Поз.
F Фильтр EMC
G Основной выключатель
F1 Предохранитель инвертора
F2 Предохранитель инвертора
F3 А Предохранитель
трансформатора 1А
F4 А Предохранитель
трансформатора 1А
F5 А Предохранитель
трансформатора 4А
F6 В Предохранитель
трансформатора 4А
F7 В Предохранитель
трансформатора 4А
F8 А Предохранитель
трансформатора 16А
Поз.
СС Переключатель контроллера
RA Пусковое реле
NC Нормально замкнутый клапан
C Датчик электропроводности
LP Датчик низкого давления
HP Датчик высокого давления
T(ntc) Датчик температуры
P Датчик давления
R2 Реле 2-го контура
R3 Реле 3-го контура
R4 Реле 4-го контура
Поз.
NAL НР соленоидный клапан в
горизонтальном коллекторе
NAL1 НР соленоидный клапан между
humiFog и стойкой
NC2 НЗ соленоидный клапан 2-го
контура
NC3 НЗ соленоидный клапан 3-го
контура
NC4 НЗ соленоидный клапан 4-го
контура
NA1 НР соленоидный клапан 1-го
контура
NA2 НР соленоидный клапан 2-го
контура
NA3 НР соленоидный клапан 3-го
контура
NA4 НР соленоидный клапан 4-го
контура
