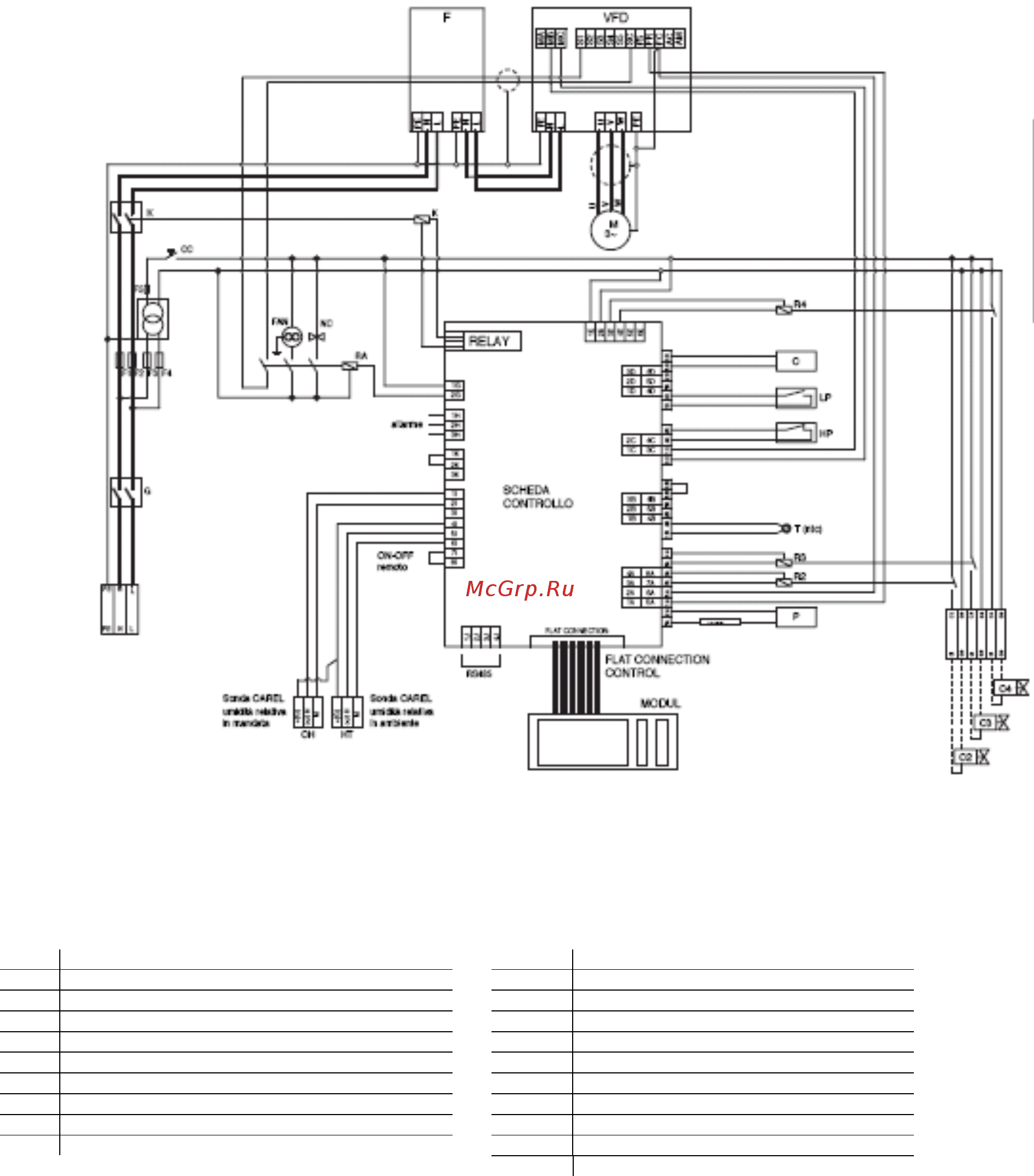

10.2 Версия “HD1” с инвертором
Рис.10.b
Поз.
F Фильтр EMC
G Основной выключатель
F1 Предохранитель инвертора
F2 Предохранитель инвертора
F3 Предохранитель трансформатора 2А
F4 Предохранитель трансформатора 2А
F5 Предохранитель трансформатора 8А
СС Переключатель контроллера
RA Пусковое реле
NC Нормально замкнутый клапан
Поз.
C Датчик электропроводности
LP Датчик низкого давления
HP Датчик высокого давления
T(ntc) Датчик температуры
P Датчик давления
R2 Реле 2-го контура
R3 Реле 3-го контура
R4 Реле 4-го контура
C2 Соленоидный клапан 2-го контура
C3 Соленоидный клапан 3-го контура
C4 Соленоидный клапан 4-го контура
