31

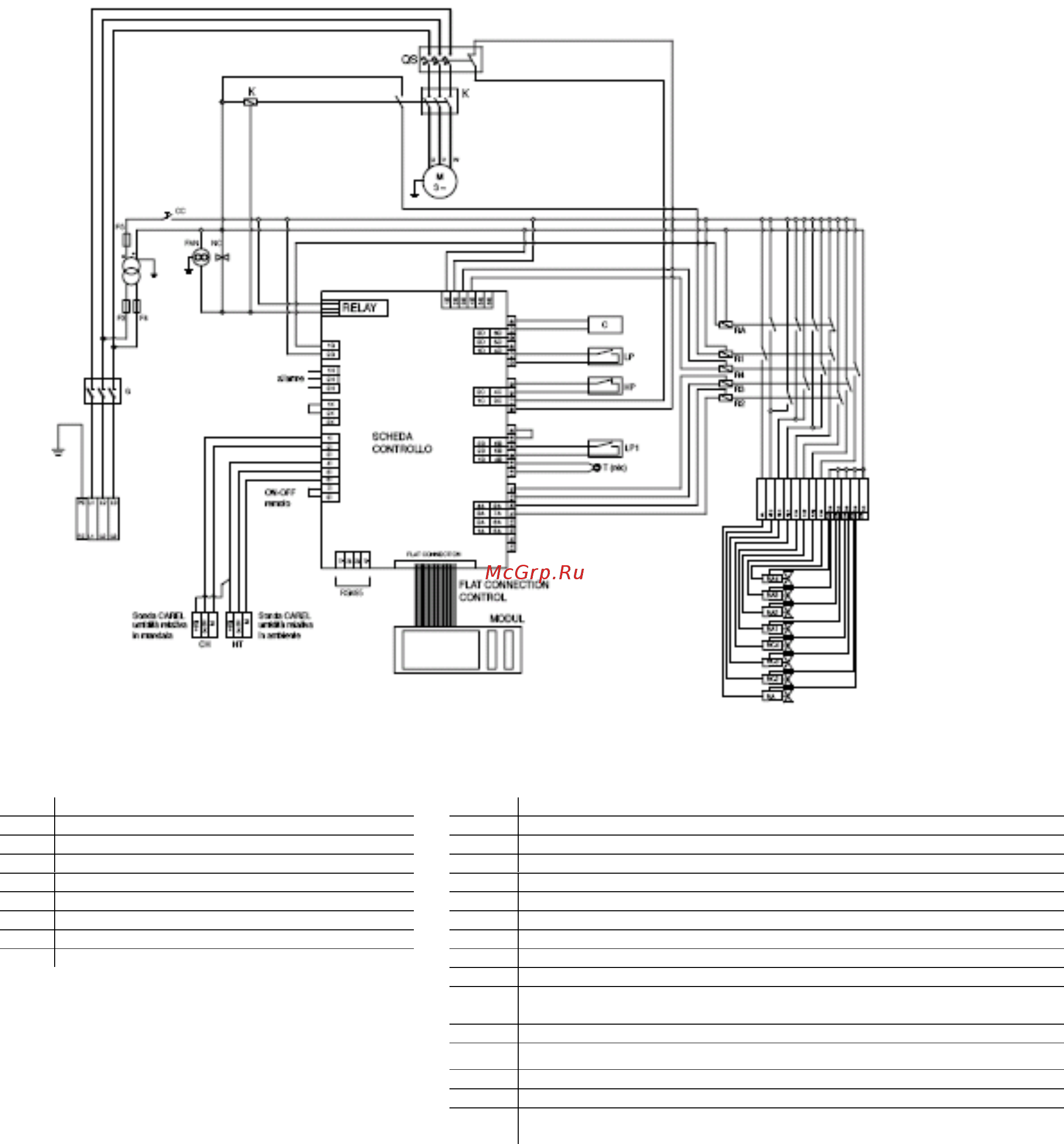

10.3 Версии “SL” без инвертора
Таб.10.c
Поз.
G Основной выключатель
QS Выключатель перегрева
F3 Предохранитель трансформатора 2А
F4 Предохранитель трансформатора 2А
F5 Предохранитель трансформатора 8А
СС Переключатель контроллера
RA Пусковое реле
NC Нормально замкнутый клапан
C Датчик электропроводности
Поз.
LP Датчик низкого давления
HP Датчик высокого давления
T(ntc) Датчик температуры
P Датчик давления
R1 Реле 1-го контура
R2 Реле 2-го контура
R3 Реле 3-го контура
R4 Реле 4-го контура
NC2 Соленоидный клапан контроля производительности во 2-м контуре
NC3 Соленоидный клапан контроля производительности во 3-м контуре
NC4 Соленоидный клапан контроля производительности в 4-м контуре
NA1 Дренажный соленоидный клапан в 1-м контуре
NA2 Дренажный соленоидный клапан в 2-м контуре
NA3 Дренажный соленоидный клапан в 3-м контуре
NA4 Дренажный соленоидный клапан в 4-м контуре
NA
Основной дренажный соленоидный клапан
