41

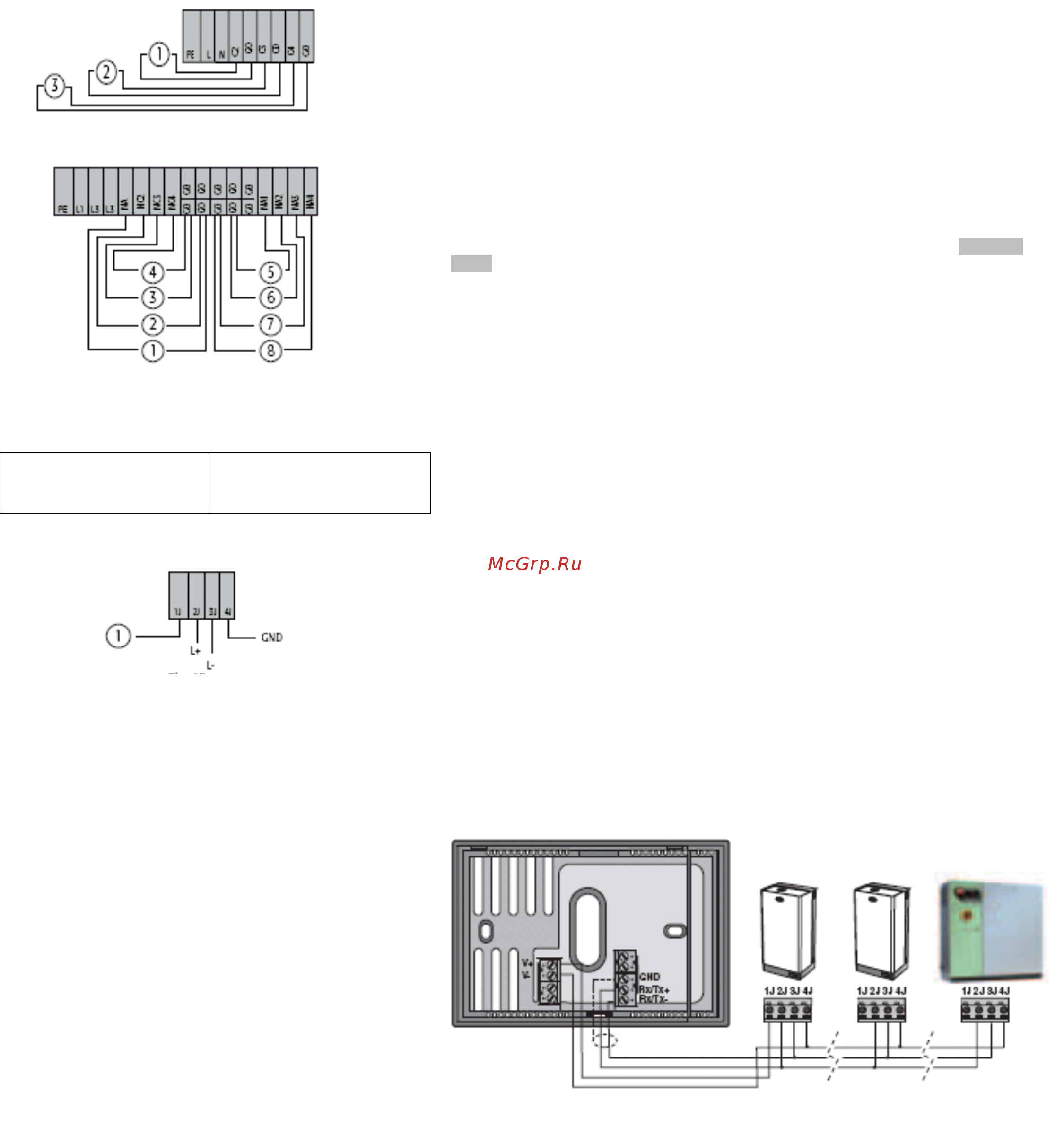

13.6.2 Увлажнитель humiFog версия HD 1 с инвертором
• C2-G0 контакты для подключения соленоидного клапана во втором
распылительном контуре.
• C3-G0 контакты для подключения соленоидного клапана в третьем
распылительном контуре.
• C4-G0 контакты для подключения соленоидного клапана в четвертом
распылительном контуре.
Ознакомьтесь с информацией главы 8 по электрическому подключению
соленоидных клапанов к стойке через распределительную коробку.
Поз:
1. Соленоидный
клапан NC2;
2. Соленоидный клапан NC3;
3. Соленоидный клапан NC4.
13.6.2 Увлажнитель humiFog версия SL без инвертора
• NA-GO контакты для подключения дренажного соленоидного клапана в основной
линии.
• NA1-G0 контакты для подключения дренажного соленоидного клапана в первом
распылительном контуре.
• NC2-G0 контакты для подключения соленоидного клапана контроля
производительности во втором распылительном контуре.
• NA2-G0 контакты для подключения дренажного соленоидного клапана во втором
распылительном контуре.
• NC3-G0 контакты для подключения соленоидного клапана контроля
производительности в третьем распылительном контуре.
• NA3-G0 контакты для подключения дренажного соленоидного
клапана в третьем
распылительном контуре.
• NC4-G0 контакты для подключения соленоидного клапана контроля
производительности в четвертом распылительном контуре.
• NA4-G0 контакты для подключения дренажного соленоидного клапана в
четвертом распылительном контуре.
Поз:
1. Соленоидный клапан NC4; 5. Соленоидный клапан NA1;
2. Соленоидный клапан NC3; 6. Соленоидный клапан NA2;
3. Соленоидный клапан NC2; 7. Соленоидный клапан NA3;
4. Соленоидный клапан NA; 8. Соленоидный клапан NA4;
13.7 Система сетевого управления
RS485
Подключение к системе сетевого управления
Выполните подключения как показано на рисунке.
Разъем 1J-4J расположен на плате ввода-вывода.
Кнопка:
1. 32 V (выпрямленное напряжение 24 В АС);
Пример системы сетевого управления RS485 с терминалом humivisor
Рис.13.o
Рис.13.p
Поз.
1. Соленоидный клапан NC4;
2. Соленоидный клапан NC3;
3. Соленоидный клапан NC2
4. Соленоидный клапан NA;
5. Соленоидный клапан NA1
6. Соленоидный клапан NA2;
7. Соленоидный клапан NA3;
8. Соленоидный клапан NA4;
Рис.13.q
Рис.13.r
