Модель (кБте/час)
Размеры (Н)
А
В
С
D
Е
Для серий
18,24,36,48,60
950
890*
840
680
780
Примечание:
1. Размеры отверстий в потолке, отмеченные звездочкой, могут быть увеличены до 910 мм,
однако секции перекрытия потолка и декоративные панели не должны превышать 20 мм .
2. Необходимо просверлить подходящее отверстие в потолке.
а. В монтажной схеме вы можете получить подробную информацию о разменах потолочных
отверстий.
б. Перед установкой кондиционера необходимо установить все трубопроводы (трубопровод
для подачи хладагента, сливной трубопровод) и подключить все линии электропитания
(линия электропитания внешнего блока ) . После завершения установки трубопровод и линии
электропитания могут быть подключены к внутренним блокам .
в. Отверстие в потолке может укрепить потолочную конструкцию и предотвратить вибрацию
Установка винтовых кронштейнов (с помощью болтов W3/8 M10)
1. Чтобы обеспечить опору кондиционера, необходимо установить анкерные болты в потолке.
2. Затем отрегулируйте расстояние между анкерными болтами и потолком.
4.1.3 Установка внутренних кондиционеров Единица измерения: мм
Если на потолочной плите нет
подходящего места для установки
1. Прикрепите основание крепежного крюка
к винтовому кронштейну . Закрепите
крепежный крюк с помощью гаек и шайб с
обоих концов. Кроме того, используется
фиксатор для шайбы, предотвращающий ее
падение.
2. Чтобы получить подробную информацию о
размерах потолочного отверстия, смотрите
монтажную схему либо проконсультируйтесь
с конструктором или плотником.
Табличка с монтажной схемой прикручена к
кондиционеру тремя болтами . В данной
схеме отмечены центры отверстий в потолке
. Уголок сливного желоба, расположенного
на водовыпускном отверстии трубопровода,
также прикручен болтами.
13
Примечание: Все вышеперечисленные детали
буду доставлены на монтажную площадку

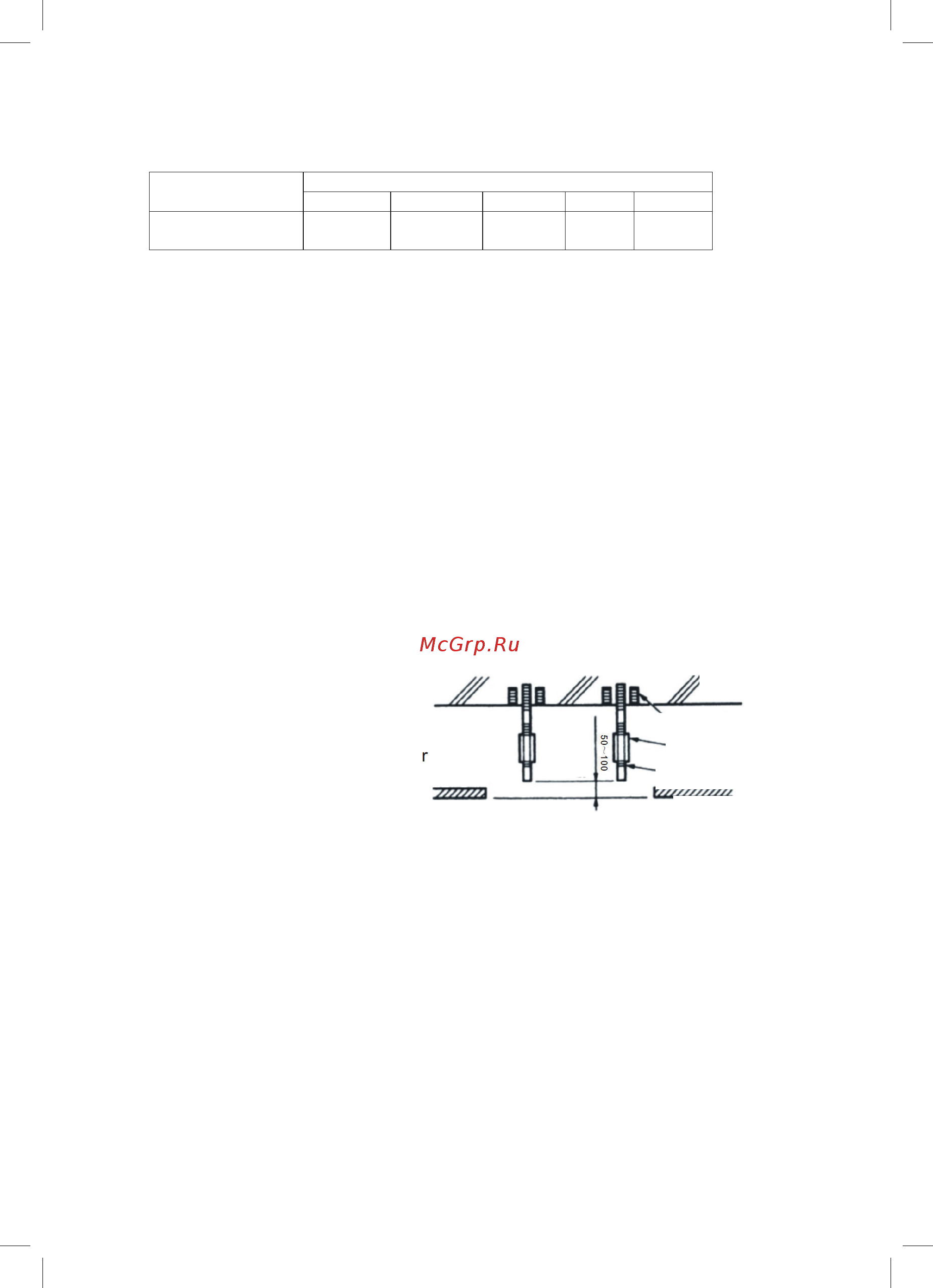

Пример установки
Крыша
Анкерный болт
Длинная гайка или
винт
Подъемный кронштейн
Потолок
