• При установке внешнего блока используйте болты, чтобы закрепить основание (болты
поставляются на место установки)
• Прочно устанавливайте блок, чтобы предотвратить его падение во время землетрясения и
сильного ветра.

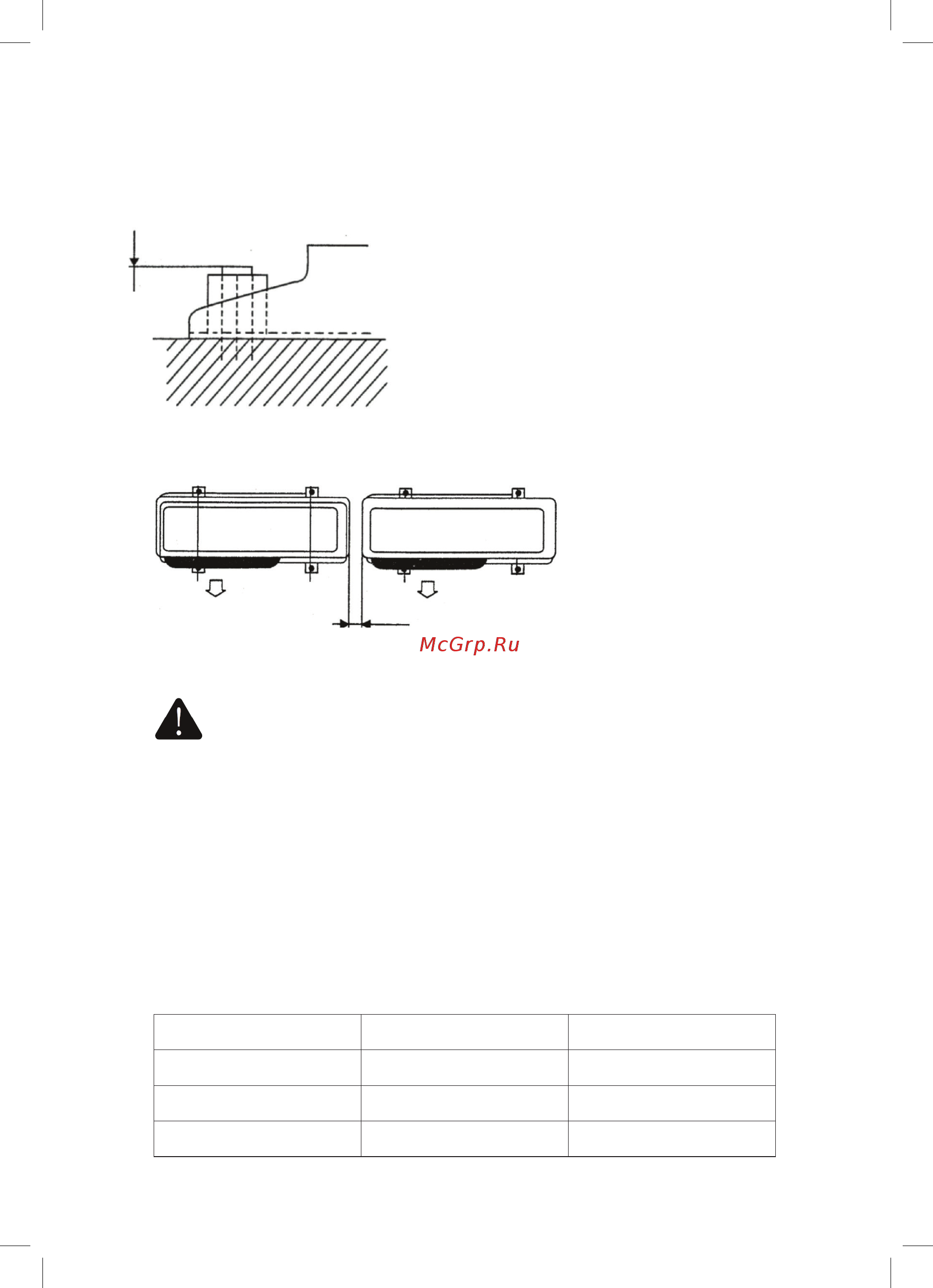

• Блок должен устанавливаться на бетонное основание. Смотрите рисунок ниже.
• Расстояние между параллельно установленными блоками не должно быть менее 300 мм.
4.3 Установите трубы для подачи хладагента и сливные трубы
ВНИМАНИЕ
• Если нет особых условий, вы можете заказать трубы у нашей компании.
• В случае наличия каких-либо особых условий, например, если необходимо приобрести трубы для
хладагента другого типа, закажите трубы с теплоизоляцией толщиной менее 9 мм .
• Перед установкой сливной трубы (дополнительное оборудование), необходимо приобрести
кабельные желоба (внутренний диаметр Ф16) для подключения сливного трубопровода. В случае
наличия влаги обмотайте желоба 9 мм изоляцией.
18
4.3.1 Размеры трубы для хладагента
Не менее 300 мм
Примечание: Убедитесь в том, что длина болтов
основания не превышает 25 мм (считая от нижней
части монтажной плиты)
Более 25 мм
Модель (кБте/час)
Трубопровод для
газообразного хладагента
Для серии 18
Внешний диаметр
Ф 12,7 (1/2")
Для серии 24
Внешний диаметр
Ф 15,88 (5/8")
Для серии 36, 48 и 60
Внешний диаметр
Ф 19,05 (3/4")
4.3.2 Разница между длиной и высотой длинных труб воздушных кондиционеров представлена
ниже:
Модель (кБте/час)
А
Макс. длина
(прямоточный)
В. Мак. разница по
высоте
(прямоточный)
С
Мак. количество
изгибов
Для серии 18
15 м
10 м
10
Для серии 24,36,48 и 60
20 м
10 м
10
ВНИМАНИЕ
Если разница между высотой внутреннего и внешнего блока кондиционера превышает 5 метров,
необходимо установить масляные петли или трубные колена, предотвращающие обратный ток, в
системе трубопровода.
Если внешний блок находится выше
внутреннего блока
Если внутренний блок находится выше
внешнего блока
19
4.3.2 Процедура установки труб
Трубное колено, предотвращающее
обратный ток
Трубное колено, предотвращающее
обратный ток
Воздушная труба
Масляный контур
Внешний блок
Труба для подачи жидкости
Внешний блок
Внутренний блок
Воздушная труба
Масляный контур
Труба для подачи жидкости
Внутренний блок
внутренний блок
Внешний
блок
4.3.1 Размер трубы для хладагента
